GEIGER Engineering HPD12 Handbuch Manual page 75

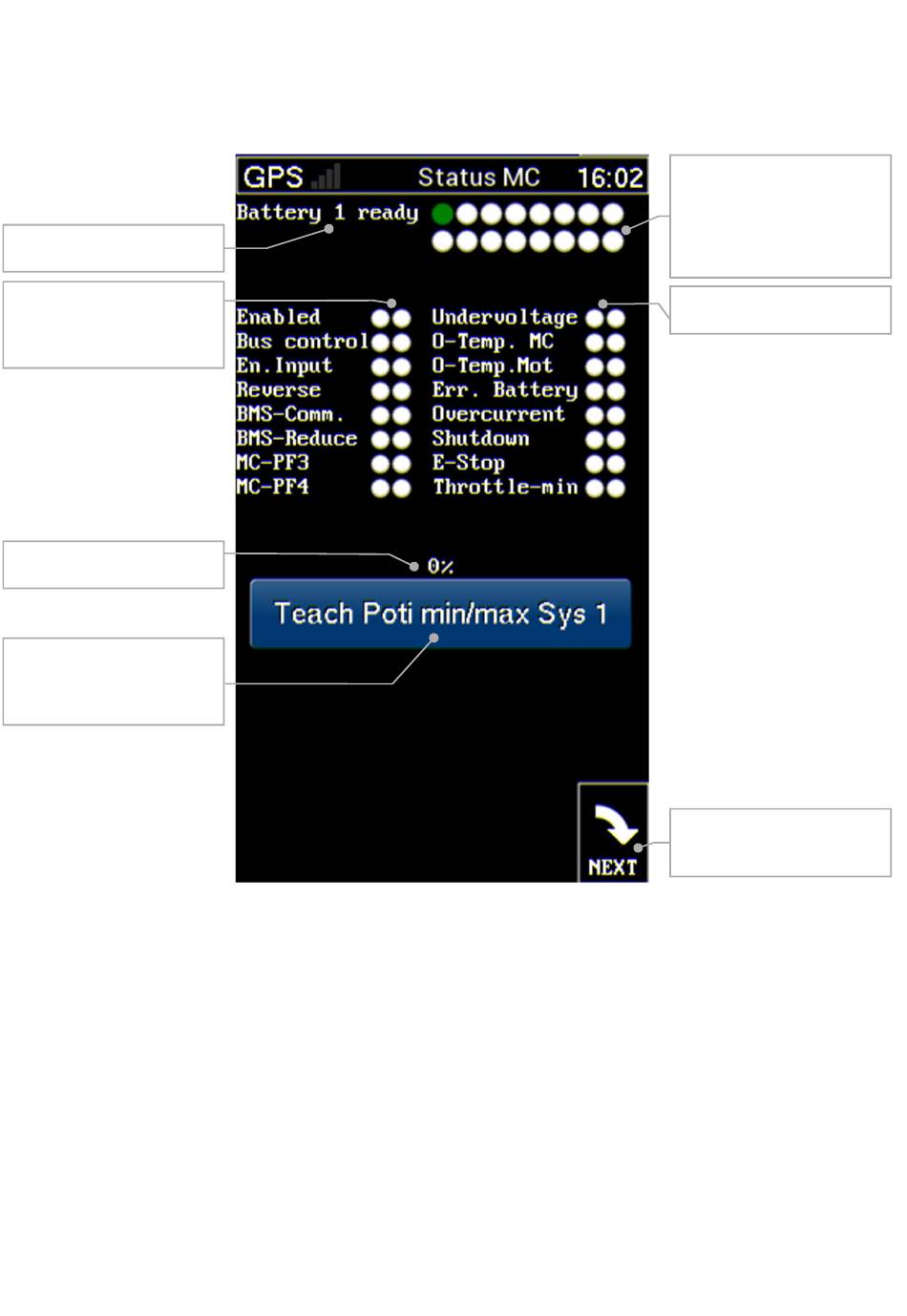

Der Aufbau des Touch TFT ADI (Black Edition) Seite "Status MC"
Layout of the TFT touch panel ADI (Black Edition) page "State MC"
Status Akku Zusammenfassung
State Battery summary
Status Eingänge
Motorcontroller (MC)
State inputs
motor controller (MC)
Akt. Gashebelstellung in %
Act. Throttle position in %
Teach Poti Gashebel(System 1)
(siehe Beschreibung unten)
Teach poti throttle(system 1)
(see description below)
Ablauf Teach-In Poti Gashebel:
(nur möglich nach Neustart des Systems, solange keine MC Reglerfreigabe erteilt wurde)
1. Gashebel auf min stellen
2. Button drücken und halten bis Beeper kurze Signale ausgibt
3. Button loslassen =>langer Beep ertönt => Teach min ist OK
4. Gashebel auf max
5. Button drücken und halten bis Beeper kurze Signale ausgibt
6. Button loslassen =>langer Beep ertönt => Teach max ist OK
Procedure for teach-in potentiometer throttle:
(only possible after restarting the system as long as MC was not enabled)
1. Set throttle to min
2. Press and hold the button until the beeper sounds short beeps
3. Release button => long beep sounds => Teach min is OK
4. Set throttle to max
5. Press and hold the button until the beeper sounds short beeps
6. Release button => long beep sounds => teach max is
Akku Status, 1 LED pro Akku
"Drücke LEDs" für mehr
Detailinformationen
Battery status, 1 LED for
each battery,"press LEDs"
for detailed informations
Status MC Errors
State MC Errors
"NEXT"-Button
Zurück zu "Hauptseite"
Back to "main page"
75
