GEIGER Engineering HPD12 Handbuch Manual page 51

4 Holes M6 for mounting

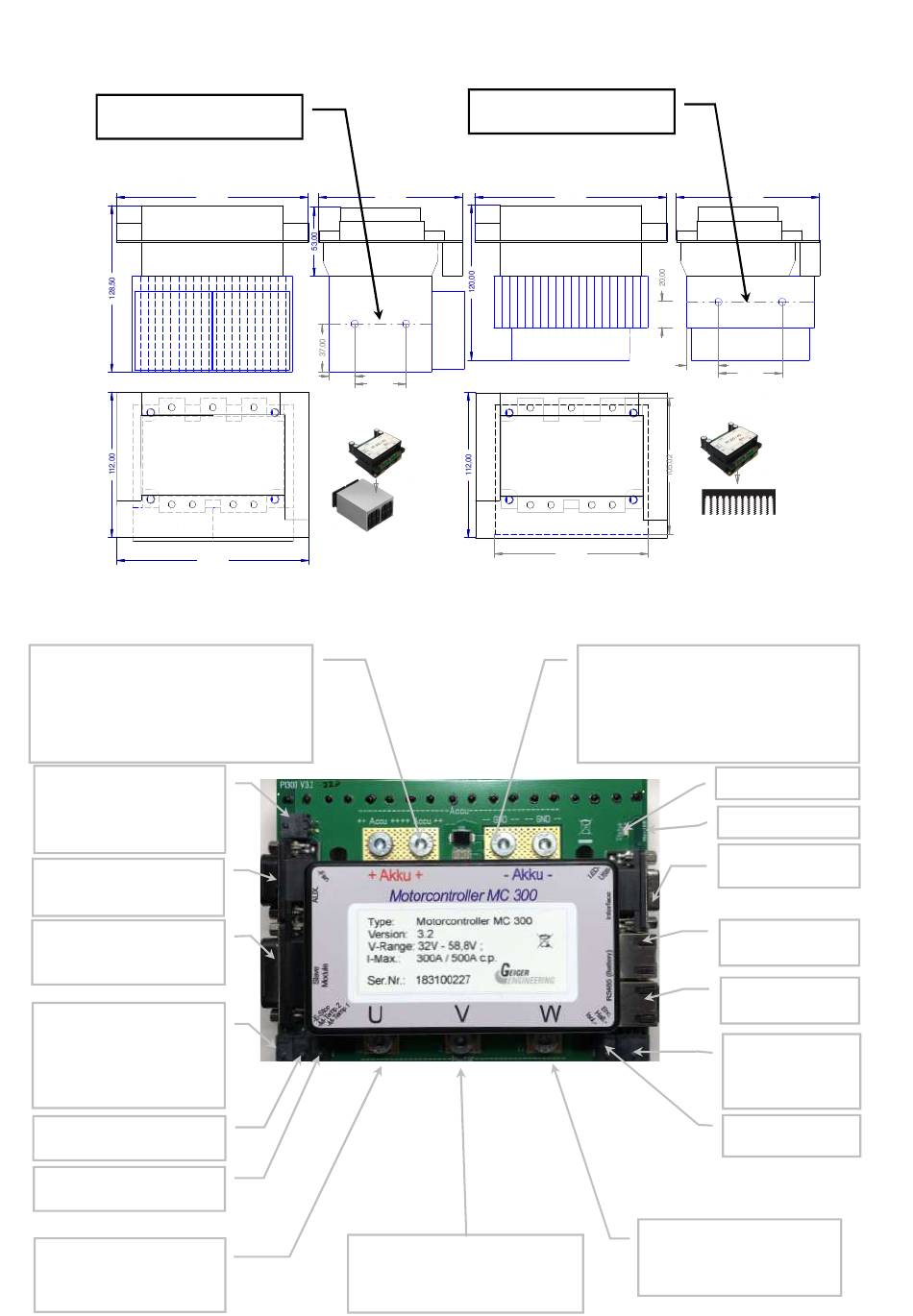

Figure 3: / Figure 3:
16kW Variante:
150,00
U V
-Akku-
Lüfter 1
150,00
Figure 4: / Figure 4:
2 * Akkuanschluss + ; Bei Akkuströmen bis
200A mit 1*16mm², bei Akkuströmen >200A
mit 2*16mm² ausführen; siehe Detail 01 /
2 * battery connection +; for battery currents
up to 200A with 1*16mm², for battery
currents > 200A with 2*16mm²; see detailed
drawing 01
#FAN
Lüfteranschluss (U= aktuelle
Akkuspannung, I= max. 0,4A)/
Fan connection (U = current
battery voltage, I = max. 0.4A)
#AUX
special functions,
see AUX-Table.
#PM2-Conn.
Slave module connection to
increase power
#ES - Emergency Stop
(z.B.:Fallschirmschalter)
Funktion parametrierbar./
Emergency Stop (such as
parachute switch)
Parameterizable function
#MOT-T2 – KTY81-110
Motortemperatursensor 2
#MOT-T1 – KTY81-110
Motortemperatursensor 1
Motoranschluss U;
HPDx innerer Anschlussring/
Motor connection U;
HPDx inner connection ring
112,00
*
20,00
40,00
Gesamtmasse:1800gramm
W
+Akku+
Lüfter 2
Motoranschluss V;
HPDx mittlerer Anschlussring /
Motor connection V;
HPDx middle connection ring
4 Holes M6 for mounting
12kW Variante:
150,00
*
Lüfter 92*92*25 ; 48V/6W
U V
-Akku-
120,00
112,00
*
25,00
50,00
Gesamtmasse:1600gramm
W W
+Akku+
2 * Akkuanschluss - ; Bei Akkuströmen bis
200A mit 1*16mm², bei Akkuströmen >200A
mit 2*16mm² ausführen; siehe Detail 01 /
2 * battery connection -; for battery currents
up to 200A with 1*16mm², for battery
currents > 200A with 2*16mm²; see detailed
drawing 01
Comm.Status LED
Micro USB-Port
#Interface
SDI / ADI /Interface
#RJ45/RS485
Comm. Line 1
to BMS / RS485
#RJ45/RS485
Comm. Line 2
#ENC/Hall
Hall Sensor /
Encoder
Motortemperature
#Isol.
Isolation Pin
Motoranschluss W;
HPDx äußerer Anschlussring /
Motor connection W;
HPDx outer connection ring
*
51
