GEIGER Engineering HPD12 Handbuch Manual page 18

Die Kühlluftströme für die einzelnen Komponenten sollten folgende Volumenströme nicht
unterschreiten:
The cooling air flows for the individual components should not fall below the following volume flows:
Motor HPD12:
Motor HPD14:
Motor HPD16:
(Star)
Motor HPD20:
Motor HPD32D:
Motor HPD40D:
Motor HPD50D:

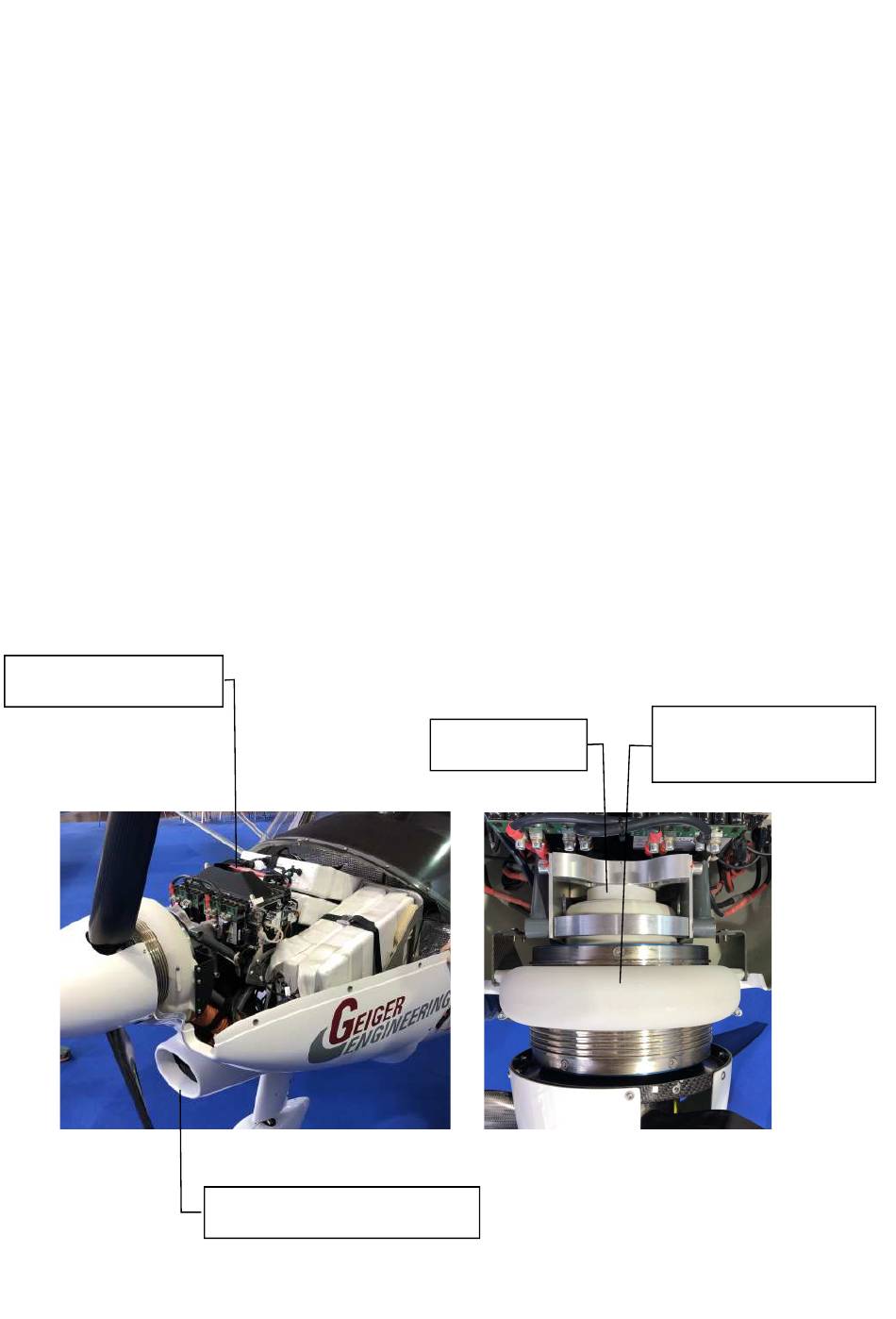

Einbaubeispiel mit Kühleinlässen für Motor und Motorcontroller:
Installation examble with air cooling inlet for motor and motorcontroller:
Luftauslass am Motorcontroller
Air outlet from Motorcontroller
3600 dm³/minute
4200 dm³/minute
5000 dm³/minute
6200 dm³/minute
10000 dm³/minute
12000 dm³/minute
15000 dm³/minute
Lufteinlass für Motor und Motorcontroller
Air Inlet for motor and motorcontroller
(direkte Durchström Menge der Spulenräume)
(direct flow through the winding chambers)
(direkte Durchström Menge der Spulenräume)
(direct flow through the winding chambers)
(direkte Durchström Menge der Spulenräume)
(direct flow through the winding chambers)
(direkte Durchström Menge der Spulenräume)
(direct flow through the winding chambers)
(direkte Einströmmenge in die Ansaugsegmente)
(direct flow through the intake segments)
(direkte Einströmmenge in die Ansaugsegmente)
(direct flow through the intake segments)
(direkte Einströmmenge in die Ansaugsegmente)
(direct flow through the intake segments)
Lufteinlass am Motor
Air Inlet into Motor
Optionialer Warmluftabfang für
Cockpitheizung
Optionally hot air absorbtion for
cockpitheating
