Schéma de câblage
CTP-E36/48/54/60CSX

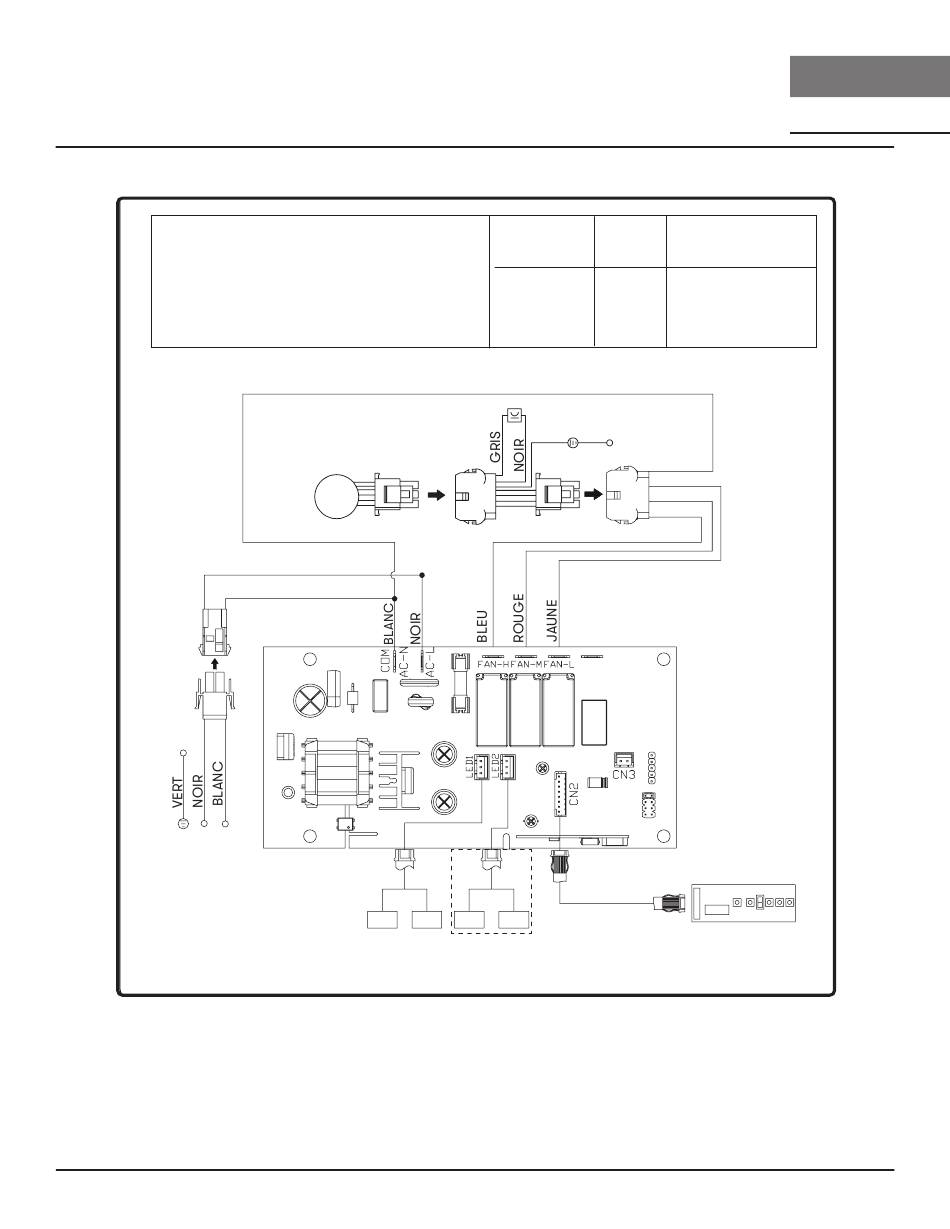

Schéma de câblage du ventilateur interne
CORPS
Remarques :Condensateur 3uF 250VCA ADAPTÉ CA120V 60Hz (CBI-290A)
24
MOTEUR
NOIR
BLANC
LED LED LED
pour 48 po, 54 po, 60 po seulement
Condensateur 25uF 250VCA ADAPTÉ CA120V 60Hz (CBI-390A/CBI-600A)
Trapeze Guide d'utilisation, d'entretien et d'installation
Volts HZ
CBI-290C 0.8
120 60
CBI-390A 2.1
CBI-600A 2.6
CORPS
BLANC
JAUNE
ROUGE
BLEU
LED
D E S I G N E R
T R A P E Z E
Ampérage
maximal
PC de commande
Î L E
