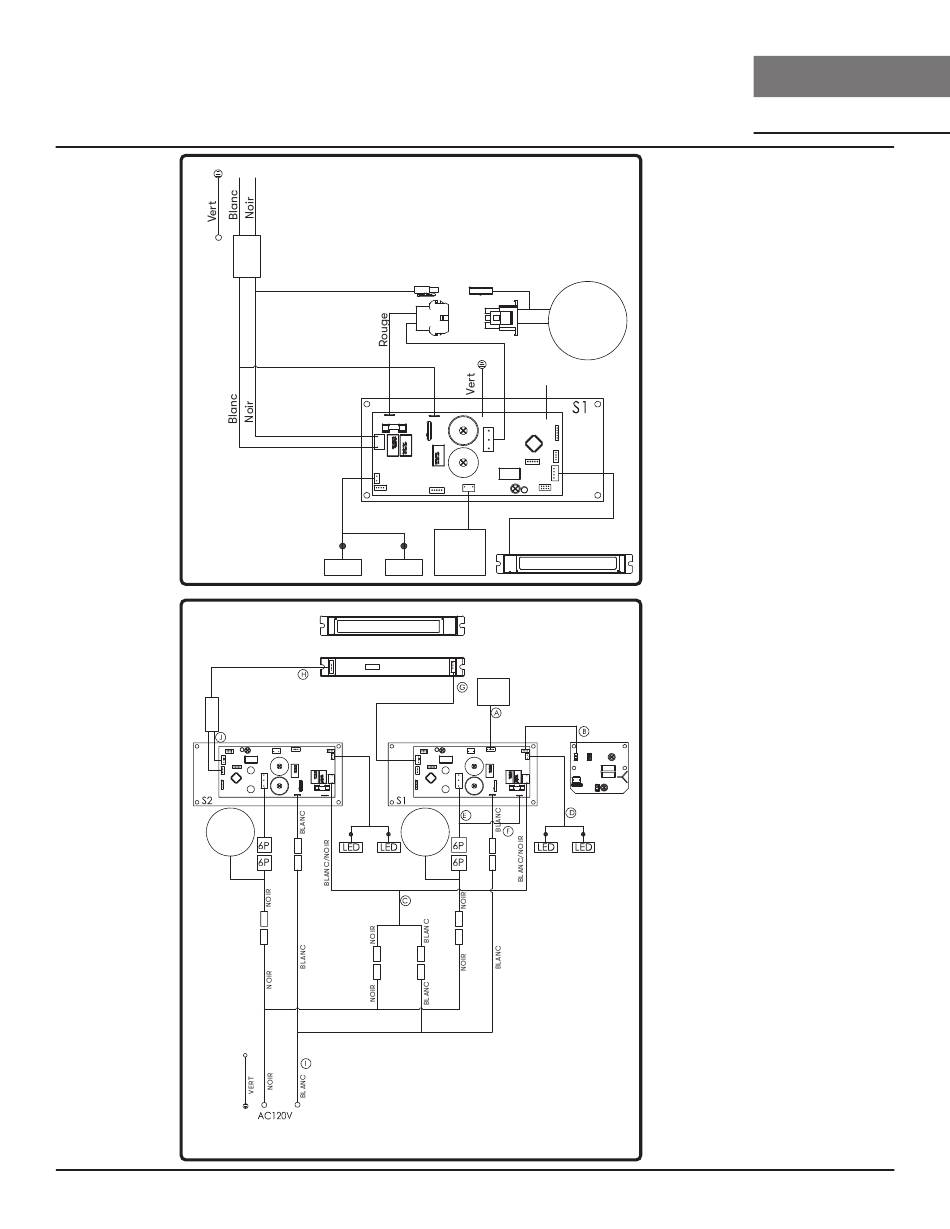

Schéma de câblage
Corps
Souffleur
simple
MOTEUR-2
Double
ventilateur
CORPS
34
Schéma
Noir
Corps
Blanc
WIFI
LED LED
MOTEUR-1
Tidal I Guide d'utilisation, d'entretien et d'installation
Noir
Moteur
ANT
WIFI
A. Fil de connexion Wi-Fi
C.Câble d'alimentation pour PCB d'extension
D.Câble d'alimentation pour PCB d'extension
E. Fil de connexion du ventilateur
F. Fil de connexion du ventilateur
G. Fil de connexion de contrôle
H. Circuit imprimé à double ventilateur pour
passer le fil
I. Cordon d'alimentation
J. Fil de connexion du double ventilateur
K. Fil de connexion du ventilateur
P R O
T I D A L I
S O U S - A R M O I R E
