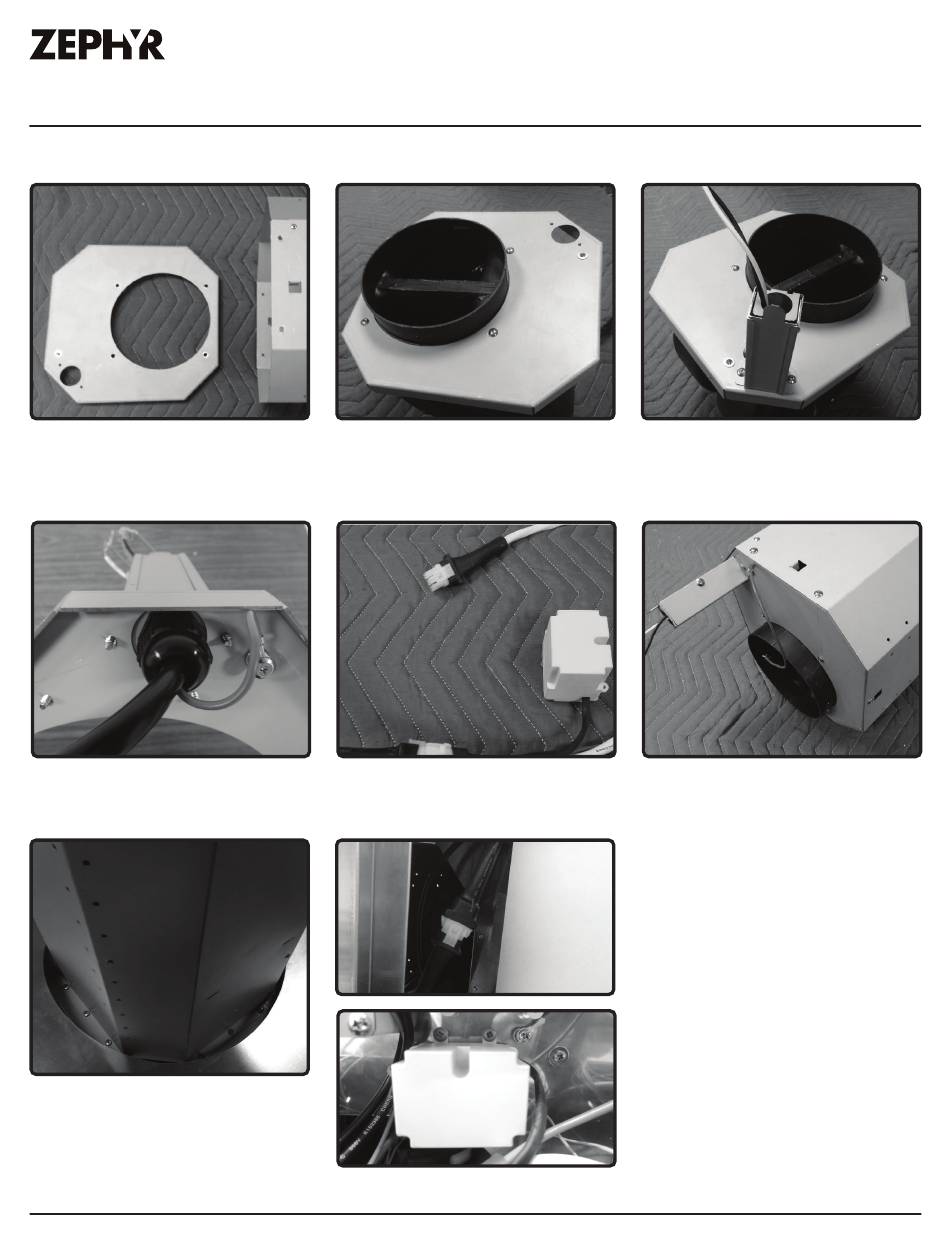

Préparation du ventilateur interne
1. Retirez du boîtier du moteur la
bride du ventilateur interne, fixée
en place à l'aide de 6 vis.
4. Fixez le fil de mise à la terre à la
partie intérieure de la bride avec
une vis 3/16*3/8 screw et une
rondelle.
7. Fixez le boîtier du moteur à la
hotte avec douze vis M4*6.
Trapeze Guide d'utilisation, d'entretien et d'installation
Instructions d'installation
2. Fixez le ventilateur interne à la
bride du ventilateur interne à
l'aide de quatre vis M4*16 (de
la trousse de quincaillerie du
ventilateur interne).
5. Branchez le connecteur Molex à
neuf broches du condensateur au
connecteur Molex à neuf broches
du ventilateur interne.
3. Fixez la boîte de raccordement
c.a. à la bride du ventilateur
interne avec deux vis M4*8.
6. Fixez la bride du ventilateur
interne au boîtier du moteur avec
les six vis que vous avez enlevées
à l'étape 1.
8. Branchez le connecteur Molex
à six broches du câble du
condensateur au connecteur
Molex à six broches de la boîte de
commande. Branchez la fiche à
deux broches du câble c.a. dans
la prise de la boîte de commande.
Fixez les câbles à l'intérieur de
la hotte avec les attaches en
plastique et les porte-attaches.
9. Fixez le condensateur à l'intérieur
de la hotte avec deux vis M4*8 et
le fil de mise à la terre avec une
vis 3/16*3/8.
13
