ITALIANO

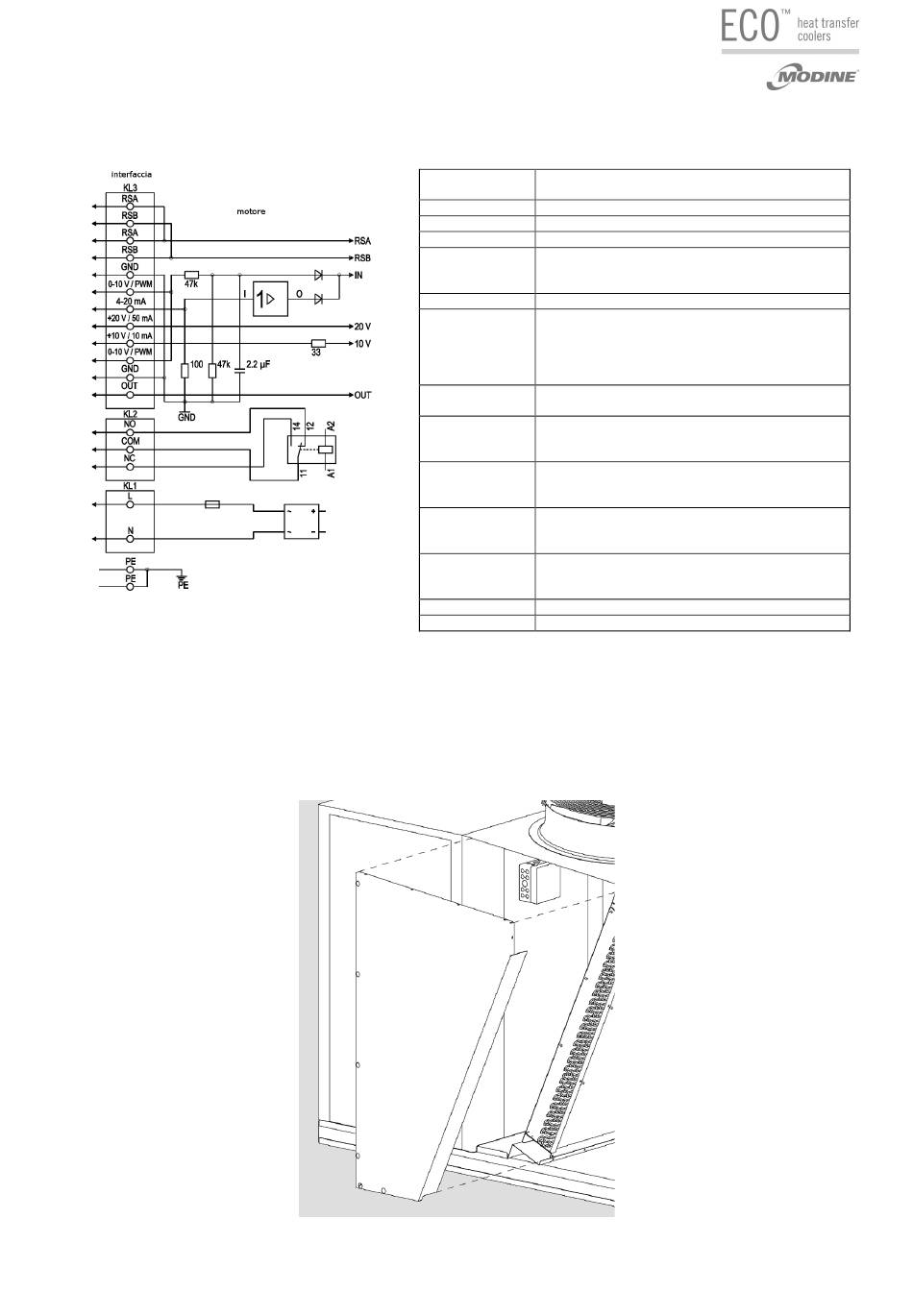

8.3. Alimentazione 230V 50 Hz – motore EC
8.4. Prima di utilizzare sistemi di regolazione del numero dei giri verificarne la compatibilità con i motoventilatori.
Sistemi non compatibili possono generare rumorosità e danneggiamenti. Il Costruttore non si assume
responsabilità alcuna sulle prestazioni dei modelli equipaggiati con sistemi di regolazione.
8.5. Per altri collegamenti fare riferimento allo schema stampato all'interno della scatola del moto-ventilatore.
8.6. Nei motoventilatori dotati di termocontatti (TK), gli stessi devono essere collegati al circuito di controllo.
8.7. Nei modelli forniti con cablaggio in scatola di derivazione rimuovere il coperchio laterale per effettuare il
collegamento.
www.modine.com
Simbolo su Funzione
motoventilatore
PE Messa a terra
N, L Alimentazione, 50 Hz
NC Contatto di stato flottante, apertura per avaria
COM Contatto di stato flottante, contatto in
commutazione, connessione comune (2A, max 250
VAC, min. 10 mA, AC1)
NO Contatto di stato flottante, chiusura per avaria
OUT Uscita analogica, 0-10 VDC, max 3 mA, SELV,
output del livello di modulazione corrente del
motore:
1 V corrisponde al 10 % di modulazione
10 V corrisponde al 100% di modulazione
GND Riferimento di controllo per interfaccia di terra,
SELV
0...10 V Input di controllo / valore del sensore corrente
input 0-10 VDC, impedenza 100 kΩ solo come
alternativa a input 4...20 mA, SELV
+10 V Uscita a tensione fissa 10 VDC (±3%), max. 10
mA, alimentazione per dispositivi esterni (es.
potenziometro), SELV
+20 V Uscita a tensione fissa 20 VDC (+25% / -10%),
max. 50 mA, alimentazione per dispositivi esterni
(es. sensori), SELV
4...20 mA Input di controllo / valore del sensore corrente
input 4...20 mA, impedenza 100 kΩ solo come
alternativa a input 0...10 V, SELV
RSB RS485 interfaccia per ebmBUS, RSB, SELV
RSA RS485 interfaccia per ebmBUS, RSB, SELV
