ITALIANO
7.22. Per i condensatori PKE e PKE CO2 installare sulla linea di mandata, tra il compressore e il condensatore, il
dispositivo antivibrante e il silenziatore.
7.23. Per installazioni in quota utilizzare piattaforme elevabili, trabattelli o ponteggi.
7.24. A protezione dei contatti indiretti l'installatore dovrà prevedere un interruttore differenziale a monte del quadro
della macchina con adeguate caratteristiche elettriche (valore in A riferito ai dati elettrici dei ventilatori installati,
vedi punto 0 o etichetta sul ventilatore).
7.25. A richiesta i modelli possono essere forniti con scambiatori e motoventilatori diversi dallo standard.

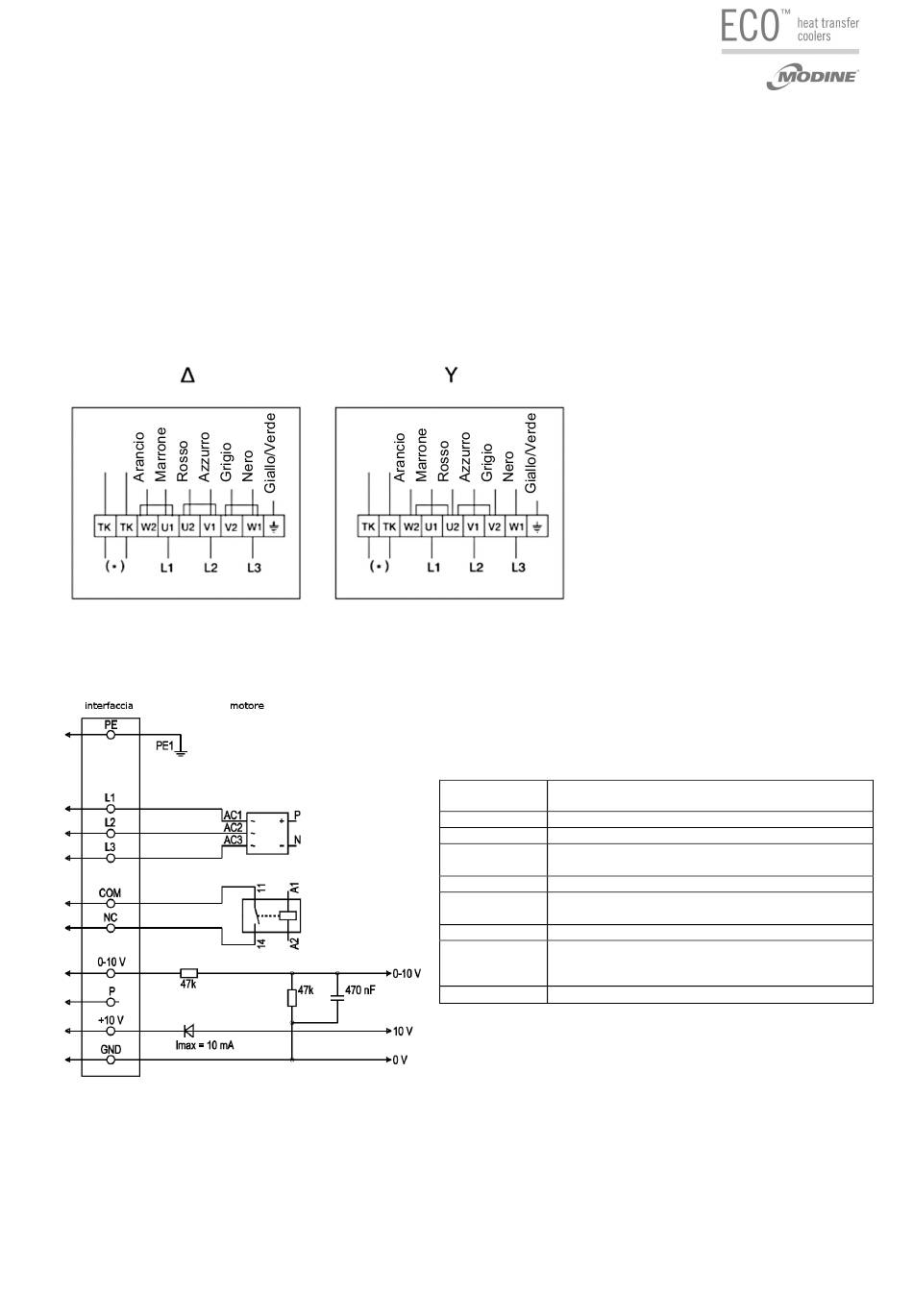

8. Schemi elettrici

8.1. Alimentazione: 400V/3/50 Hz – motore standard
(predisposto)
8.2. Alimentazione: 400V/3/50 Hz – motore EC
www.modine.com
(da predisporre)
Simbolo su Funzione
motoventilatore
PE Messa a terra
L1, L2, L3 Alimentazione, fase, 50 Hz
COM Contatto di stato flottante, apertura per avaria (2A,
max 250 VAC, min. 10 mA, AC1)
NC Contatto di stato flottante, apertura per avaria
0...10 V Input di controllo / valore del sensore corrente input
0-10 VDC, impedenza 100 kΩ, SELV
P Non utilizzare
+10 V Uscita a tensione fissa 10 VDC (±3%), max. 10 mA,
alimentazione per dispositivi esterni (es.
potenziometro), SELV
GND Riferimento di controllo per interfaccia di terra, SELV
