Hardware

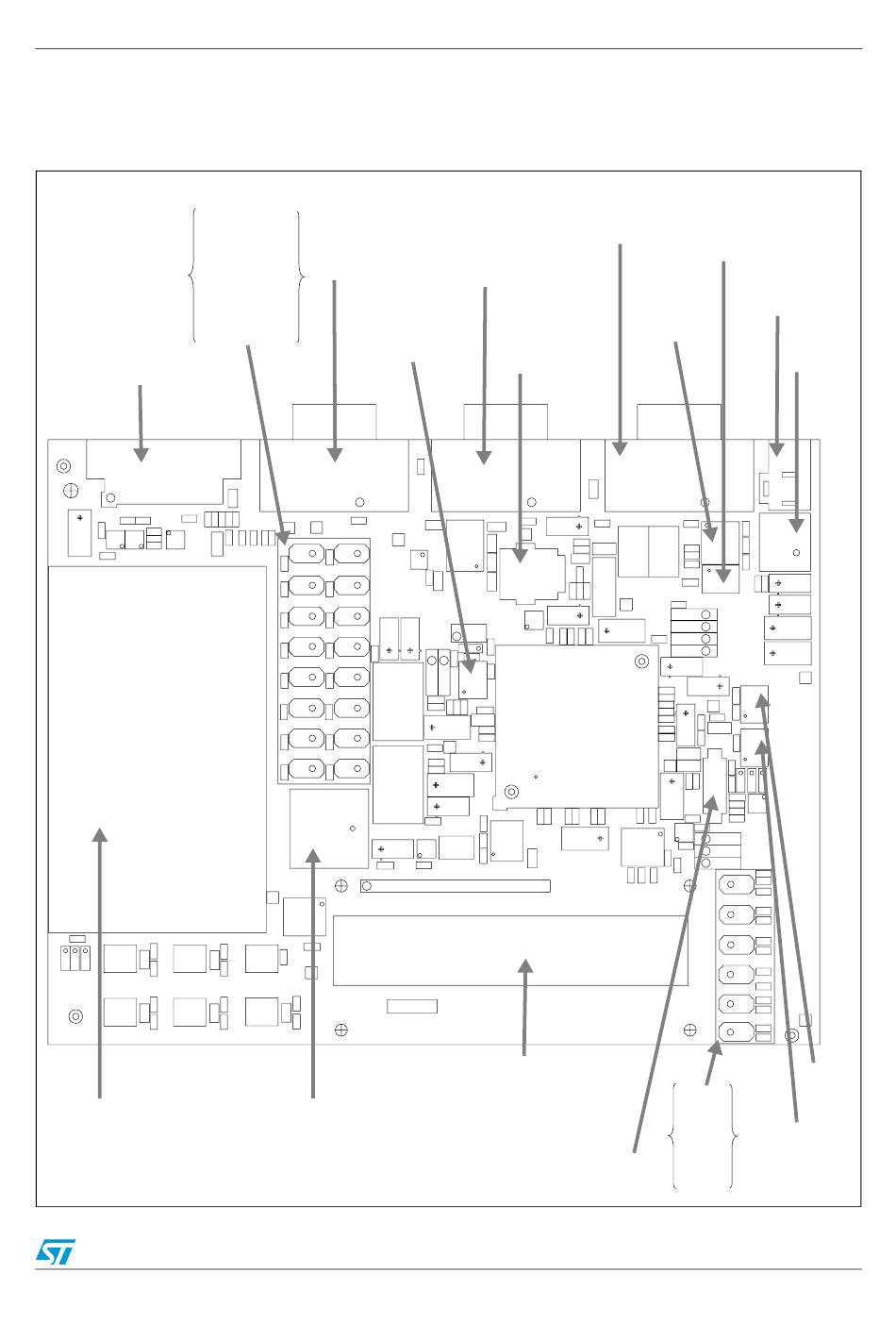

Figure 2.
STR730-EVAL board layout block diagram
LD 2
LD 4
LD 6
LD 8
LD 10
LD 12
LD 14
LD 16
JTAG
CN1
PREV
NEXT
BACK
SEL
Prototype area
GD1
LD 1
RS232-A
LD 3
UART 0
LD 5
Rx and Tx only
LD 7
CN2
LD 9
LD 11
LD 13
LD 15
SPI EEPROM
IC7
RST
WAKE-UP
Buzzer
SPKR1
CAN
RS232-B
CN4
UART 1
Rx and Tx only
CN3
Variable
resistor R33
STR730FZ2T7
ARM7TDMITM
LCD display
8 MHz quartz
XT1
Hardware
L9616 IC5
+5 V power
CN5
L9669 IC2
DC power
filter IC3
LM35
IC9
LD 17
LD 22
LD 21
I2C EEPROM
LD 24
IC8
LD 23
LD 25
