SAMCHULLY QJC Instruction Manual page 23

!
WARNING
경 고
드로우 너트에 대하여 드로우 파이프의 체결 길이가 부족
하면 나사가 파손되어 파악력이 일순간에 떨어져 공작물
이탈(비산)의 위험이 있습니다.
(4) 척을 스핀들(척 아답터) 부착면에 부착하여 주십시오.
연결용 핸들을 회전시켜 척이 선반의 스핀들 부착면에
완전히 밀착하게 해 주십시오.
척 체결볼터를 균등히 체결하여 주십시오. (Fig.6)
1→2→3→4→5→6 (불균일한 체결은 흔들림의 원인
이 됩니다.) (체결볼트의 규정체결 토크 P.9 참조)
(5) 웨지플런져의 위치를 조절합니다.
실린더 전진단에서 웨지플러져의 적정위치는 커버부
착면에서 부터의 치수 A가 아래표가 되는 위치입니
다. (Fig.5참조)
이때, 마스터죠의 스트로크 마크가 전 스트로크 마크
외측의 선에 맞추어 있는 것을 확인해 주십시오.
또 드로우 너트에는 Clip stopper (회전멈춤장치)가 갖
추어져 있어서 이 감촉이 있는 위치에서 조정완료 하
도록 하여 주십시오.
(6) 커버 부착 후 흔들림 정도를 확인하여 주십시오.
척의 외주 흔들림, 면 흔들림 정도는 0.02mm이하로
해주십시오.
!
WARNING
경 고
척 체결볼트는 규정체결 토크로 체결하여 주십시오.
체결 토크가 부족하거나 너무 크면 볼트가 파손되며, 척
또는 공작물이 낙하될 수 있습니다. 또 사용중 정기적으로
볼트의 체결상태를 확인하여 주십시오.
삼천리 부속의 체결 볼트 이외에는 사용을 금해 주십시오.
만일 다른 볼트를 사용할 경우 강도구분 12.9(M22 이상
10.9) 이상으로 하고 길이에 특히 주의해 주십시오.
!
CAUTION
주 의
실린더에 대해서는 실린더의 취급설명서에 따라 주십시오.
!
WARNING
If the drawpipe is insufficiently screwed into the draw-
nut, the thread will be damaged, thus eliminating the
gripping force momentarily. It will result danger due to
discharge of workpiece.
(4) Mount the chuck to the spindle (back plate)
Turn the joint handles so that the chuck is prorerly
attached to the spindle mounting face of lathe.
Uniformly tighten chuck mounting bolts in the order
of 1,2,3,4,5 and 6 as shown in Fig.6 (Uneven
tightening will cause run-out. For specified torque of
mounting bolts, refer to page 9)
(5) Adjust the wedge plunger to the correct position.
The adequate wedge plunger position at the cylin-
der advance end is where dinension A from cover
mounting
face is shown in the following table. (see Fig.5)
At this time, Check the master jaw standard mark is
aligned to the outer line of total stroke mark.
Since the clip stop (locking system) is provide to the
draw nut, adjust the nut where it is effectual.
(6) Remount the cover and check run-out of the
chuck.
Make peripheral run-out and face run-out of the
chuck to 0.02mm or less.
1 6
4 3
2 5
!
WARNING
Tighten chuck mounting bolts at the specified tighten-
ing. If the tightening torque is insufficient or too strong,
bolts will be damaged and the chuck or workpiece
may fall. Periodically check that bolts are not loosened.
Use only attached SAMCHULLY brand bolts. In an un-
avoidable case, use bolt with strength code 12.9(M22
more than:10.9)or more and sufficient length.
!
CAUTION
For the cylinder, refer to the instruction manual.

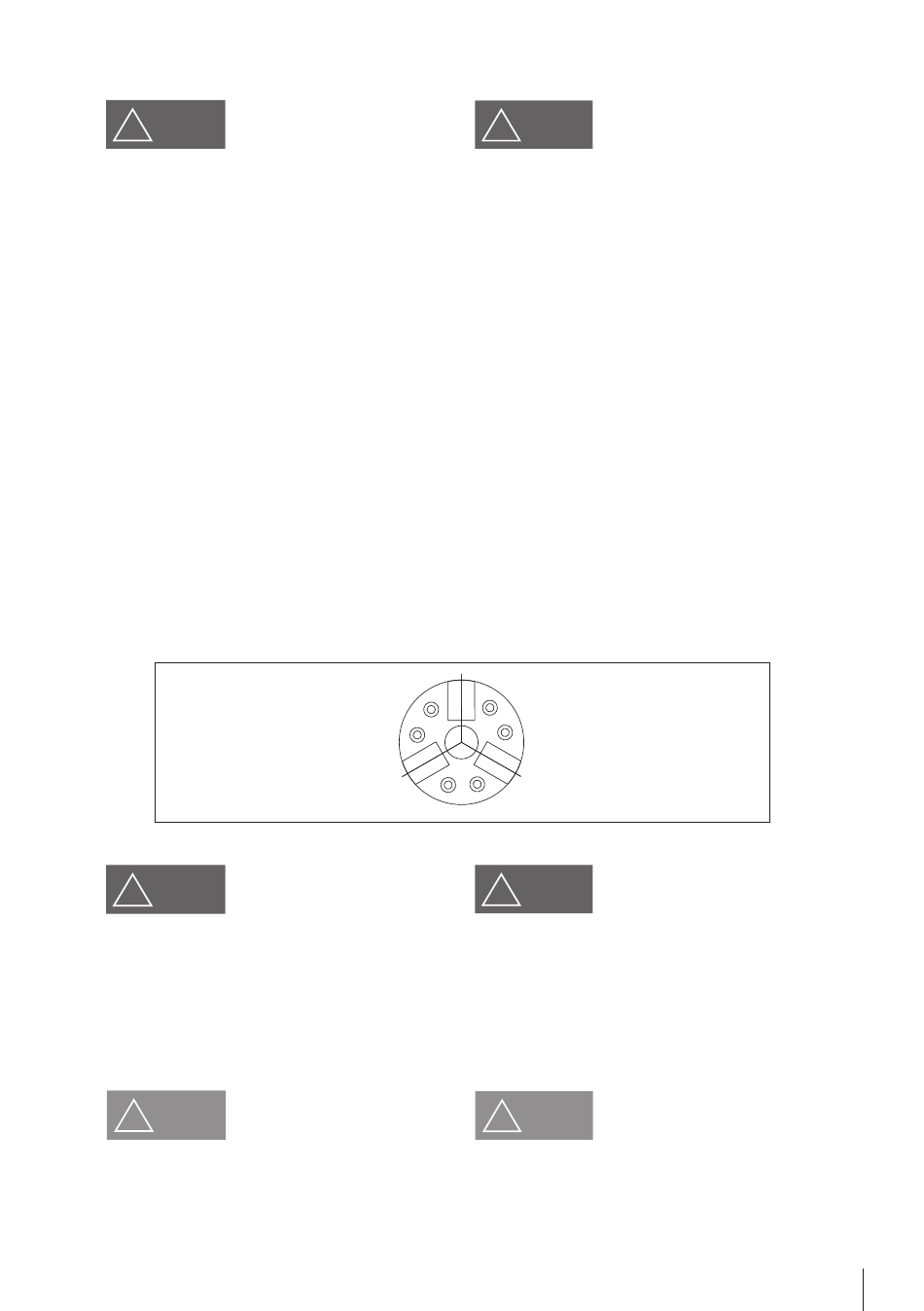

Fig.6
볼트체결순서
Bolt tighteing steps
Instruction Manual
23
