2-2 파악력과 회전속도의 관계
1.최대 정적파악력
최대 정적파악력은 정지시의 파악력으로 급유의 상태,사
용 그리스,죠의 높이등에 의해 차이가 있습니다.
따라서 사양표의 최대 정적파악력은 아래상태에서 측정
한 값입니다.
(1) 탑-죠는 삼천리 표준 소프트 죠를 사용할 때, 소프트
죠 면상높이(척 표면부터 소프트죠 상면 까지의 높이)
의 1/2 위치에서 파악력 게이지로 측정한 치수입니다.
(2) 그리스는 효율을 높일 수 있는 윤활제를 사용합니다.
(3) 탑-죠 체결볼트의 체결 토크는 선정 토크에 맞게 하십
시오. ( P.9참조)
(4) 플런져 추력은 허용최대 추력일 때 입니다.
(5) 유압원은 20ℓ/min 이상의 토출 용량을 가진 가변용
량형 펌프를 사용하시고 압력 설정은 펌프 자체의 압
력 조절 장치로 하십시오. 또한 별도의 감압밸브를 설
치하여 주십시오.
14
Power Chuck
A
허용최대추력
Max. permissible
input force
마스터 죠에 급유
Lubrication master jaw
2-2 Relation of total gripping force
and speed
1.Maximum static gripping force
The static gripping force will vary depending on the
condition of lubrication, the brand of grease, the height
of top jaw and other factors. Our standard values writ-
ten in the above specification table are based on the
following conditions.
(1) With SAMCHULLY standard soft top jaw used,
the values of gripping force are measured with
Kitagawa jaw force tester at mid point of soft jaw
height(from chuck surface to upper soft jaw face) as
shown in Fig 1.
(2) SAMCHULLY chuck grease is lubrication for obtain-
ing the maximum efficiency of the chuck.
(3) Mounting bolts of top jaw are tightened with speci-
fied torque. (see page 9)
(4) The maximum permissible input force for the wedge
plunger is shown in the above table.
(5) For hydraulic oil supply, the variable capacity type
pump which has discharge capacity of 20 liters
or more is used. Oil pressure is set with pump's
own control devise or a reduction valve which is
provided separately from the system.

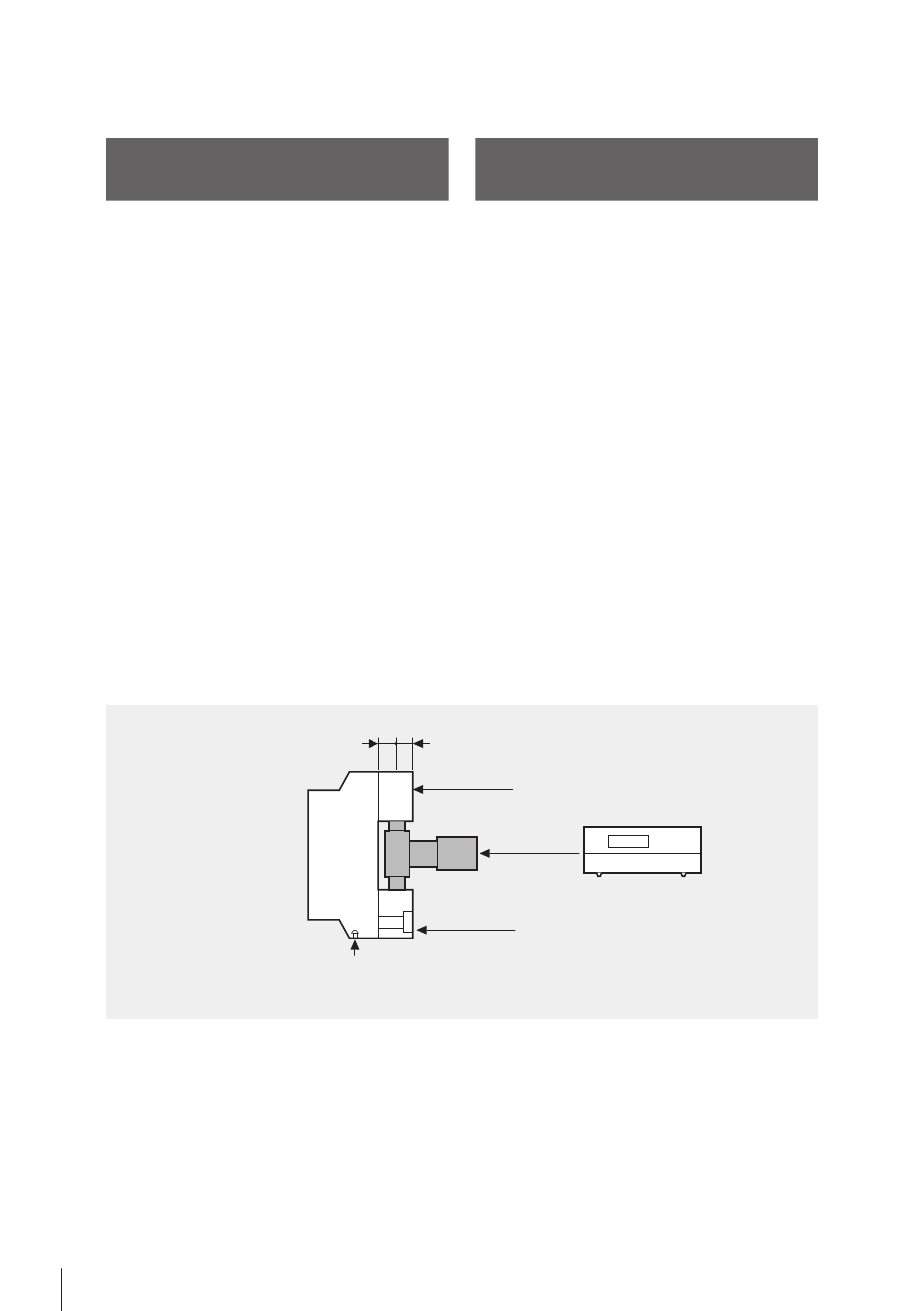

B
삼천리 표준 소프트 죠
SAMCHULLY standard soft top jaw
삼천리 파악력계
SAMCHULLY Jaw force tester
규정 토크에 의한 체결(P.09 참조)
Tighten with specified torque
Fig.1
