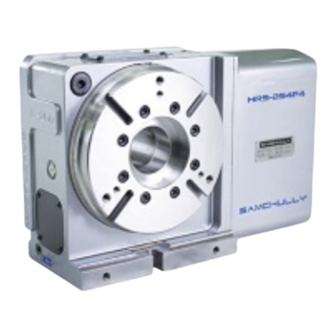

NC Rotary Table Series
Hydraulic type
Instruction Manual
유압 타입 본체취 급설 명서
중요
Please read and understand DANGER/ WARNING
items in this maunal before operating your
Please keep this manual by your side for answers
to any questions you may have and to check.
1
IMPORTANT
NC Rotary Table.
Advertisement
Table of Contents
Related Manuals for SAMCHULLY HRS-174
Summary of Contents for SAMCHULLY HRS-174
- Page 1 NC Rotary Table Series HRS-174/ 174F2/ Hydraulic type 204/ 204F4/ Instruction Manual 254/ 254F4/ 254F8 324/ 324F8 유압 타입 본체취 급설 명서 중요 IMPORTANT Please read and understand DANGER/ WARNING NC 로터리 테이블을 조작하기 전에 이 설명서의 items in this maunal before operating your 위험/경고...
- Page 3 Thank you so much for choosing Samchullly. 삼천리기계의 NC 로터리 테이블을 애용해 주셔서 진심으로 Please read this User’s Manual carefully to achieve 감사드립니다. the best results. 이 취급설명서에 따라 NC 로터리 테이블의 사용방법을 This document also contains helpful information on 바르게...
-
Page 4: Table Of Contents
목 차 1. 사용 및 안전을 위하여 2. 사양 3. 정밀도 4. 운전준비 4-1. 설치 4.1.1. 운반과 공작기계의 장착 4-2. 윤활 4.2.1. 필요유량 4.2.2. 추천윤활유 4-3. 클램프 시스템 (Clamp System) 4.3.1. 유압 클램프 시스템 (Hydraulic Clamp System) 4-4. 에어 퍼지 (Air Purge System)에 관하여 4-5. - Page 5 TABLE OF CONTENTS For Safe Operation Specifications Accuracy Preparations for Operation 4-1. Installation 4.1.1. Transportation, and Installation on the Machine Tool 4-2. Lubrication 4.2.1. Recommended Volume 4.2.2. Recommended Lubricant 4-3. Clamp System 4.3.1. Hydraulic Clamp System 4-4. About the Air Purge System 4-5.
-
Page 6: 사용 및 안전을 위하여
사용 및 안전을 위하여 / For Safe Operation 사용 전에 알아두셔야 할 것, 지켜야 할 것을 정리해 놓았습니다. 반드시 읽어주십시오. 이 취급설명서에 따르지 않은 경우에 발생하는 불량, 사고에 관한 책임은 지지 않습니다. This section describes the matters that the user should know about and observe. Please read this document carefully. - Page 7 WARNING 경고 테이블 회전시 회전영역 구간에 손을 넣지 마십시오. Do not touch the rotating part while it is rotating. 회전 중에 신체 일부가 끼일 위험이 있습니다. Otherwise, your finger may be caught in it, resulting in serious injury. WARNING 경고 과대한...
- Page 8 WARNING 경고 NC 로터리 테이블을 개조하거나 임의로 수정하지 마십시오. Do not modify or remodel the NC Rotary Table without the manufacturer’ s consent. NC 로터리 테이블이 파손되고 공작물이 비산할 위험이 있습니다. Otherwise, the NC Rotary Table may be fractured and the work piece may fly off, resulting in damage and/or injury.
- Page 9 WARNING 경고 NC 로터리 테이블과 설치기계와의 간섭에 유의하십시오. Be careful that the NC Rotary Table does not interfere with the machine on which it is installed. 공구 등이 파손되고 비산할 위험이 있습니다. 케이블 호스는 설치기계와의 간섭 및 현저한 굴곡을 피하십시오. 케이블이...
- Page 10 CAUTION 주의 NC 로터리 테이블을 운반할 때는 아이볼트 및 와이어로프를 사용하십시오. Use the eye bolts and wire rope when moving or transporting the NC Rotary Table. 와이어로프 / Wire rope 아이볼트 / Eyebolts Otherwise, the Rotary Table may fall. 낙하할 위험이 있습니다. CAUTION 주의...
-
Page 11: Specifications
CAUTION 주의 6개월마다 윤활유를 교환하여 주십시오. (사양 조건에 따라 주기는 변경될 수 있습니다.) Change the lubricant every 6 months. (The period may vary by the specifications.) CAUTION 주의 NC 로터리 테이블의 각 부분에 충격을 주지 마십시오. Do not cause subject any part of the NC Rotary Table to shock or impact. NC 로터리... -
Page 14: 정밀도
Center hole run-out at Table 테이블 윗면의 진직도 (센터에서 약간 낮게) 0.020 Flatness of Table face 테이블 윗면의 평행도 0.020 Parallelism between Table face and Base HRS-174 HRS-174F2 주축 중심선과 기준면과의 평행도 HRS-204 0.020 Parallelism between Center of hole and Base HRS-204F4 HRS-254 테이블... -
Page 15: Preparations For Operation
운전 준비 / Preparations for Operation 포장상자를 열고 공작기계에 장착하여 운전에 들어가기 전 다음의 모든 Unpack the delivered product, and conduct the following 점에 주의하여 준비 및 시운전을 해주십시오. preparations and tests before installing it on the machine tool for production. 설치... -
Page 16: 필요유량
Rotary Table. (See Table 3) 4.2.1. Recommended Volume 4.2.1. 필요유량 (단위 / Unit : L) HRS-254 / HRS-174 / HRS-204 / HRS-324 / HRS-254F4 / HRS-174F2 HRS-204F4 HRS-324F8 HRS-254F8 Vertical 0.95... -
Page 17: 클램프 시스템 (Clamp System)
* The hydraulic for clamp applied to the following models: 254F8 / 324 / 324F8 모델에 적용 됩니다. HRS-174 / 174F2 / 204 / 204F4 / 254 / 254F4 / 254F8 / 324 / 324F8 . 1) HYD. input port 에 유압호스를 연결해 주십시오. -
Page 18: 공작물의 설치
에어퍼지 시스템에 About the Air Purge 관하여 System 사용 상황에 따라 모터 커버 내부에 이슬이 Dew may be formed on the inner surface of CAUTION 맺힐 수 있습니다. 이슬은 전기 부품이나 각 the motor cover according to the operating CAUTION 부품의... -
Page 19: 일일점검
점검작업 / Inspection 일일점검 Daily Inspection 1) Check the fixing of the NC Rotary Table (including the jig, 1) NC 로터리 테이블 (지그를 설치할 경우는 지그도 포함)의 고정상태를 확인 if installed). 2) 전기의 접속 케이블 및 호스에 손상이 없는지의 확인과 공압 체크 2) Check the cable and hose for damage. -
Page 20: 클램프·언클램프 (Clamp/Unclamp) 확인장치
클램프·언클램프 Clamp, Unclamp 확인장치 Check Device 유압 시스템용 스위치의 설정 압력은 다음과 같습니다. The pressure setting of the pressure switch is as follows, according to the methods of clampin. (See Table 5) 클램프 시 / Clamp 언클램프 시 / Unclamp 2.0 MPa (20.0 kgf/cm 0.2 MPa (2.0 kgf/cm 유압클램프... -
Page 21: 구성품 설명 및 유지보수, 조정
If the backlash is a little bit excessive, IMPORTANT the worm gear may seize up. * 적합한 백래쉬 * Appropriate backlash HRS-254 / HRS-174 / HRS-204 / HRS-324 / 테이블 형식 / Appropriate backlash HRS-254F4 / HRS-174F2 HRS-204F4 HRS-324F8 HRS-254F8 테이블... - Page 22 [ 그림 / Fig 4 ] 7.1.2. 웜기어 (Worm Gear)의 백래시 조정방법 7.1.2. To adjust the backlash of the worm gear (2018년 1월 이전) (Before January 2018) 백래시 조정을 할 경우에는 반드시 DANGER 제어장치의 전원을 OFF, 또한 NC 로터리 When adjusting backlash, the power 테이블을...
- Page 23 조정한 후 전술한 절차의 역순으로 웜 기어를 재조립하고 볼트를 단단히 When the adjustment has been completed, reassemble the 조이십시오. 재조립한 후 테이블의 바깥쪽 주변장치와 동일한 위치에서 worm gear in the reverse order of disassembly and tighten the 백래시를 다시 측정하여 백래시가 적절한지 확인하십시오. bolts.
- Page 24 [ 그림 / Fig 4 ] 7.1.3. 웜기어 (Worm Gear)의 백래시 조정방법 7.1.3. To adjust the backlash of the worm gear (2018년 1월 이후) (After January 2018) 백래시 조정을 할 경우에는 반드시 DANGER 제어장치의 전원을 OFF, 또한 NC 로터리 When adjusting backlash, the power 테이블을...
- Page 25 IMPORTANT HOUSING을 시계방향(CW)으로 1회전하면 The backlash is reduced when the IMPORTANT 유의사항 백래시는 작아집니다. housing is rotated by on turn clockwise. 백래시를 성급하게 조정하지 마십시오. Do not adjust the backlash abruptly. CAUTION CAUTION 천천히 조심스럽게 조정하십시오. Adjust it slowly and carefully. 주...
-
Page 26: 모터 커버(Motor Cover)의 분리
모터교환 시 Removal ad installation of cover for replacing 커버 탈착방법 the motor 7.2.1. 모터커버의 분리 7.2.1. Removing the motor cover 1) ①MOTOR COVER를 고정하는 ②WRENCH BOLT들을 풀어냅니다. 1) Loosen the ②wrench bolts which are fixing the ①motor cover. 2) 이때에 연결된 케이블들을 분리한 후 케이블들이 손상되지 않도록 2) Disconnect the cables. -
Page 27: Storage
보 관 / Storage When storing the NC Rotary Table for a NC 로터리 테이블을 공작기계에서 분리한 후 CAUTION 보관할 때에는 칩이나 절삭유 등을 깨끗이 long period after separating it from the CAUTION 제거한 후 정밀도를 유지하기 위해 안정된 machine tool, Remove chips and cutting 주... -
Page 28: 원호길이와 각도의 환산
참고 자료 / References Conversion between 9-1 원호길이와 각도의 환산 Arc Length and Angle 『누적계산정도가 30초라는 것이 원주길이로 IMPORTANT 어느 정도인지』 또는『누적피치오차가 0.05 To determine 『how much 30 seconds of 유의사항 라는 것이 각도로 어느 정도인지』를 IMPORTANT accumulated calculation accuracy 알고자하는... - Page 29 n o t e s...
- Page 30 유 압 타 입 본 체 취 급 설 명 서 NC Rotary Table Series Hydraulic Type Instruction Manual Korea ISO 9001:2008 www.samchully.com 1544-3122 Samchully Machinery 서비스센터 [405-820] 인천광역시 남동구 남동대로 99 TEL. +82-32-822-4811 FAX. +82-32-822-4377 [405-820] 99 Namdong-daero Namdong-gu Incheon, Korea EK2018-C1-713 TEL.
