3-3. 척의 부착순서
(1) 실린더에 드로우 파이프를 부착하여 주십시오.
실린더의 피스톤 로드에 드로우 파이프를 나사 체결
할 때에는 피스톤 로드가 돌출된 상태에서 실시하여
주십시오.
(중간 위치에서 체결하면 피스톤의 회전 정지핀이 파
손됩니다.)
(2) 실린더를 스핀들 (실린더 아답터)에 부착하여 주십
시오.
실린더의 흔들림을 확인하고 정상이라면 유압배관을
설치하여 주십시오. 저압 (0.4~0.5Mpa, 4~5kgf/cm)
으로2~3회 작동하고 피스톤 로드를 전진시킨 후 전
원을 꺼주십시오.
(3) 척을 드로우 파이프에 연결합니다. 척의 소프트 죠와
커버를 떼어내고 연결용 핸들을 척의 중심 구멍에 삽
입하여 드로우 나사를 회전시키면서 드로우 파이프를
연결하여 주십시오 (Fig.5)
드로우 나사와 드로우 파이프를 연결할 때, 자연스
럽게 연결되지 않으면 나사부위를 확인하여 주십시
오. 무리하게 연결하면 정도 불량의 원인이 되어 부품
이 파손됩니다.
전진단
22
Power Chuck
스핀들
Spindle
드로-파이프
Mounting bolt
Drawpipe
3-3. Mounting step of chuck
(1) Connect the draw pipe to the cylinder.
Screw the drawpipe into the cylinder piston rod with
the rod retracted as far as it will go. (If it is tightened
at the intermediate position, the locking pin of the
piston may be damaged)
(2) Mount the cylinder to the spindle (cylinder adapter)
Check that the run-out of cylinder is minimized
before routing the hydrauilc piping. Move the piston
at low pressure (0.4Mpa~0.5Mpa 4~5kgf/cm )two
or three times and set the piston at the forward end
bofore switching power off.

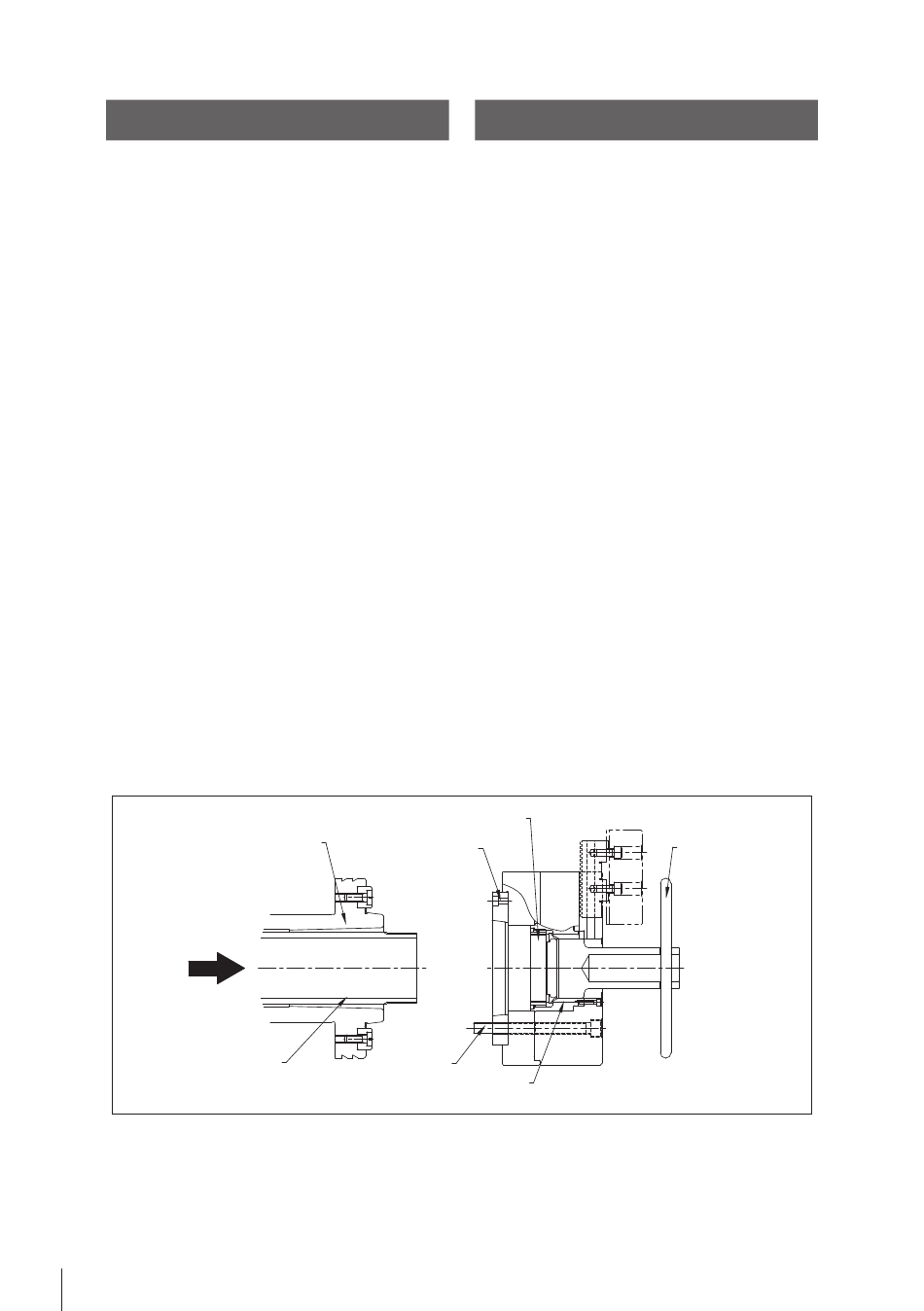

(3) Connect the chuck to the drawpipe. Remove the
soft jaw and cover of the chuck to insert the con-
necting handle in to the central hole of the chuck.
Connect the chuck onto the drawpipe, turning the
drawnit. (see Fig.5)
If the connecting of the chuck and drawpipe is
difficult check the thread. If connected by force,
the plunger will be damaged, thus resulting in poor
accuracy.
드로우 너트
Draw nut
척 아답터
Adaptor plate
체결볼트
웨지플런져
Wedge plunger
핸들
Handle
Fig.5
