MUT-600
MUT-1000
중요
메뉴얼 턴테이블을 조작하기 전에 이 설명서의
위험/경고항목을 잘 읽고 숙지해 주십시오.
이 설명서를 궁금한 사항이나 점검할 사항 등
필요할 때 참조할 수 있도록 잘 보관하십시오.

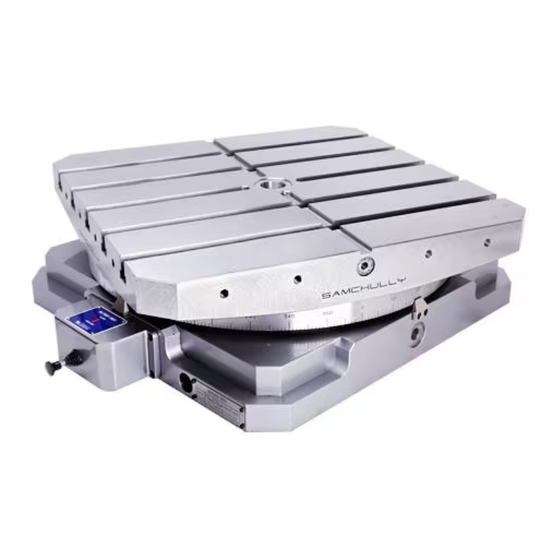

Manual Turn Table
Instruction Manual
Manual Turn Table
본 체 취 급 설 명 서
IMPORTANT
Please read the DANGER and Warning sections
before operating the Manual Turn Table.
Please keep this manual handy as it may answers to
any questions you may have.
1
Advertisement
Table of Contents
Related Manuals for SAMCHULLY MUT-600
Summary of Contents for SAMCHULLY MUT-600
- Page 1 MUT-600 Manual Turn Table MUT-1000 Instruction Manual Manual Turn Table 본 체 취 급 설 명 서 IMPORTANT 중요 Please read the DANGER and Warning sections 메뉴얼 턴테이블을 조작하기 전에 이 설명서의 before operating the Manual Turn Table. 위험/경고항목을 잘 읽고 숙지해 주십시오.
- Page 2 머리말 Precautions 삼천리기계의 제품을 사용해 주셔서 진심으로 감사 드립니다. Thank you so much for choosing Samchully. Please read this manual 본 취급설명서에 따라 제품의 사용방법을 바르게 이해하시고, 귀사의 생산에 carefully and fully understand the procedures for installation, operation, 기여할 수 있도록 활용하여 주십시오.
-
Page 3: Table Of Contents
목차 TABLE OF CONTENTS 1. 사용 및 안전을 위하여 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 6 1. For Safe Operation ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 6 2. 사양 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 8 2. Specifications ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 8 3. 정밀도 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 9 3. Accuracy ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 9 4. 운전준비 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 10 4. Preparations for operation ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 10 4-1. 설치 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥... -
Page 4: 사용 및 안전을 위하여
Please read this manual before operating the chuck and follow the direc- 어주십시오. 당사는 이 취급설명서에 따르지 않은 경우에 발생하는 불량, 사 tions. Samchully does not assume responsibility for accidents resulting 고에 관한 책임은 지지 않습니다. from a failure to follow the guidelines in this manual. -
Page 5: 정밀도
2. 사 양 2. Specifications 3. 정밀도 3. Accuracy (단위 / Unit : mm) 항목 MUT-600 MUT-1000 MUT-600 MUT-1000 검사항목 / Inspection item 테이블 크기 / Table Dia. 600x 600 1000x 1000 허용치 / Allowable value 관통경 / Center-Hole Dia. -
Page 6: 운전준비
Verify location of installation, and tighten the bolts of the clamping device to defined torque. 주십시오. [ 그림 / Fig.3 ] 4-2 외형도 4-2 Dimensions PT 3/8 PT 3/8 PT3/8 PT3/8 Model : MUT-600 Table Air Input Air Input Air Input Air Input Table YVH230-08-L [연우뉴매틱] Air Flow... -
Page 7: 클램프 시스템 (Clamp System)
1) How to Unclamp for Turn Table 4.3.1. 에어 클램프 시스템 4.3.1. Air Clamp System a. MUT-600 테이블 언클램프 a. Unclamp for MUT-600 : 바디 측면에 있는 레버를 누르면 테이블이 부상( Unclamp)이 된다. : Push the lever on the body for Unclamping b. -
Page 8: 참고자료
7. 참고자료 7. References 7-1 원호길이와 각도의 환산 7-1 Conversion between Arc Length and Angle IMPORTANT IMPORTANT 유의사항 『누적계산정도가 30초라는 것이 원주길이로 어느 정도인지』 또는『누적 To determine『how much 30 seconds of accumulated calculation ac- 피치오차가 0.05 라는 것이 각도로 어느 정도인지』를 알고자하는 경우에는 curacy corresponds to in arc length』or『how much 0.05 of accumu- 각도와... - Page 9 메뉴얼 턴테이블 본체취급설명서 Manual Turn Table Instruction Manual 1544-3122 www.samchully.com 서비스센터 Samchully Machinery [405-820] 인천광역시 남동구 남동대로 99 TEL. 032-822-4811 FAX. 032-822-4377 [405-820] 99, Namdong-daero, Namdong-gu, Incheon EK2016-C1-706 TEL. +82-32-899-8965 FAX. +82-32-721-7607...
