중요
NC 로터리 테이블을 조작하기 전에 이 설명서의 위험/
경고 항목을 잘 읽고 숙지해 주십시오.
이 설명서를 궁금한 사항이나 점검할 사항 등 필요할
때 참조할 수 있도록 잘 보관하십시오.

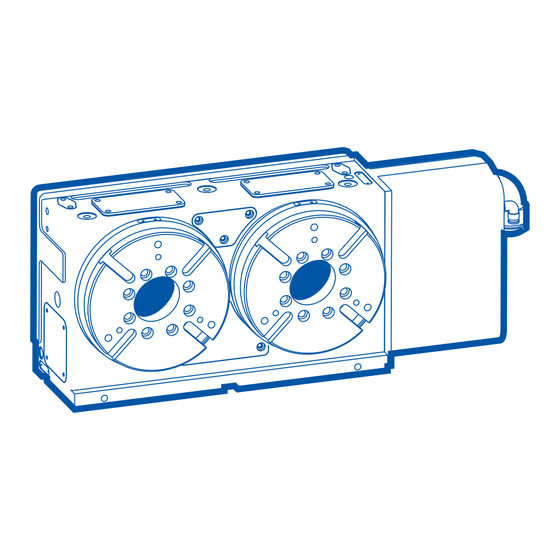

NC Rotary Table
Multi Series
Instruction Manual
본 체 취 급 설 명 서
IMPORTANT
Please read and understand DANGER/ WARNING
items in this maunal before operationg your
NC Rotary Table.
Please keep this manual by your side for answers to
any questions you may have and to check.
1
Advertisement
Table of Contents
Related Manuals for SAMCHULLY Multi Series
Summary of Contents for SAMCHULLY Multi Series
- Page 1 MS2-170F4 NC Rotary Table 170LF4 Multi Series 170i Instruction Manual 170Li 본 체 취 급 설 명 서 IMPORTANT 중요 NC 로터리 테이블을 조작하기 전에 이 설명서의 위험/ Please read and understand DANGER/ WARNING 경고 항목을 잘 읽고 숙지해 주십시오.
