Installazione del modulo IF Smart Stratos

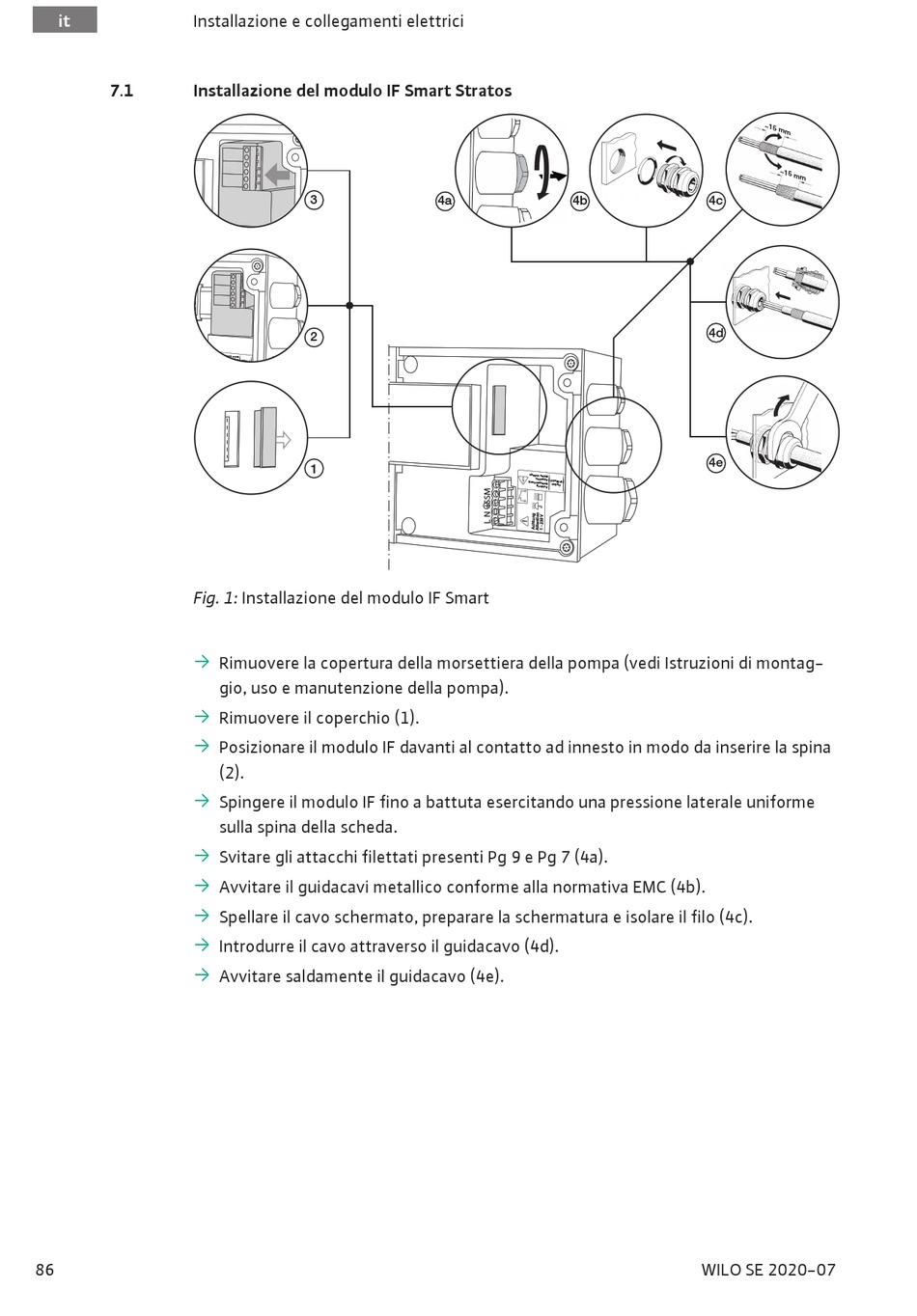

Fig. 1: Installazione del modulo IF Smart
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
86
3
2
1
Rimuovere la copertura della morsettiera della pompa (vedi Istruzioni di montag-
gio, uso e manutenzione della pompa).
Rimuovere il coperchio (1).
Posizionare il modulo IF davanti al contatto ad innesto in modo da inserire la spina
(2).
Spingere il modulo IF fino a battuta esercitando una pressione laterale uniforme
sulla spina della scheda.
Svitare gli attacchi filettati presenti Pg 9 e Pg 7 (4a).
Avvitare il guidacavi metallico conforme alla normativa EMC (4b).
Spellare il cavo schermato, preparare la schermatura e isolare il filo (4c).
Introdurre il cavo attraverso il guidacavo (4d).
Avvitare saldamente il guidacavo (4e).
4a 4b 4c
4d
4e
