Installation und elektrischer Anschluss

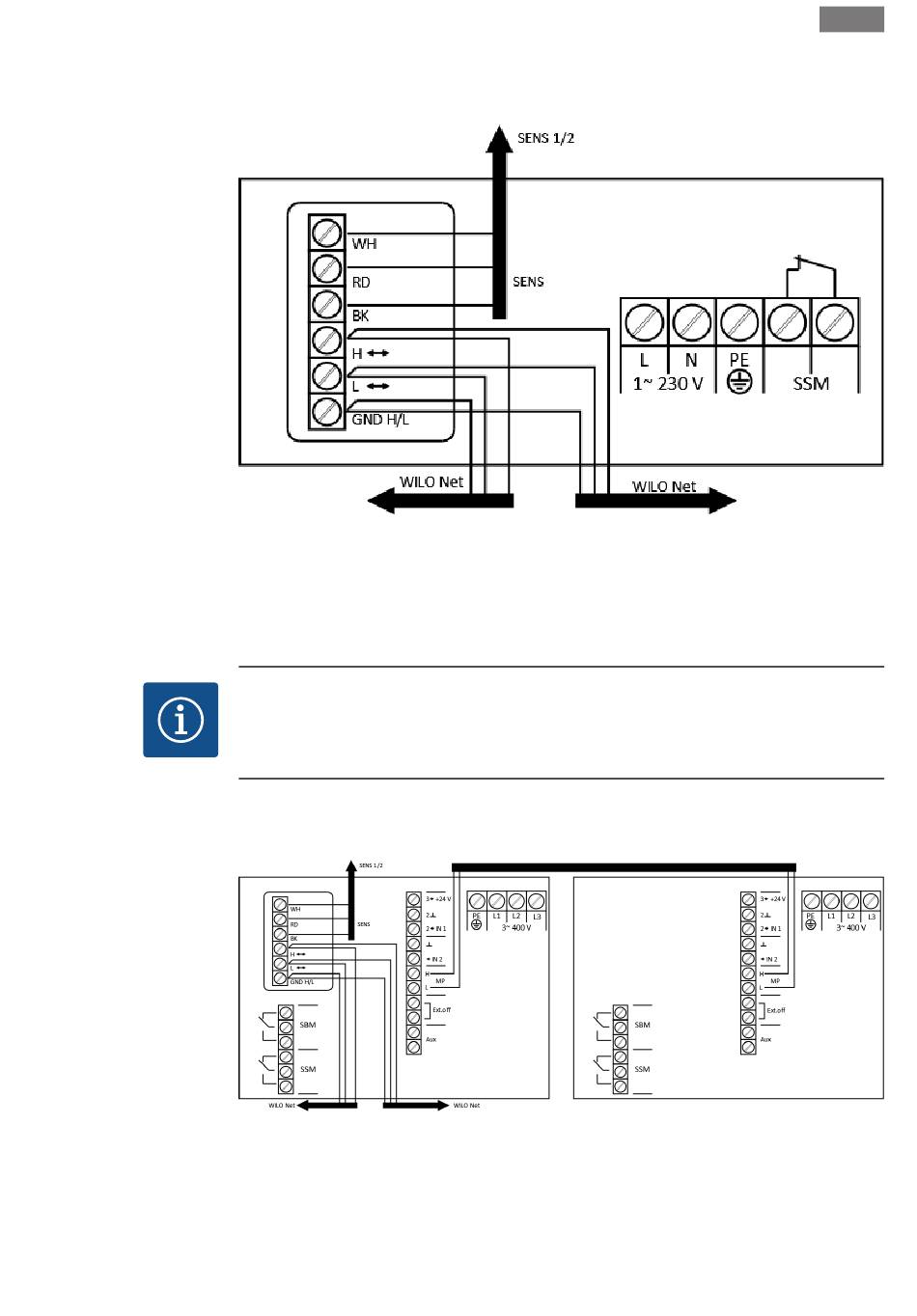

Anschluss Wilo-Smart IF-Modul Stratos:
Fig. 6: Anschluss
HINWEIS
Die Wilo-Stratos Doppelpumpenfunktion kann mit dem Wilo-Smart IF-Modul
Stratos nicht benutzt werden!
Anschluss Wilo-Smart IF-Modul:
Fig. 7: Anschluss
Einbau- und Betriebsanleitung Wilo-Smart IF-Modul Stratos, Wilo-Smart IF-Modul
1. Ankommende/abgehende BUS-Leitung H/L und GND für Wilo Net auflegen.
2. Adern des digitalen Temperatursensors entsprechend der Farben (WH - weiß, RD
- rot, BK - schwarz) auflegen.
1. Ankommende/abgehende BUS-Leitung H/L und GND für Wilo Net auflegen.
