Installation und elektrischer Anschluss

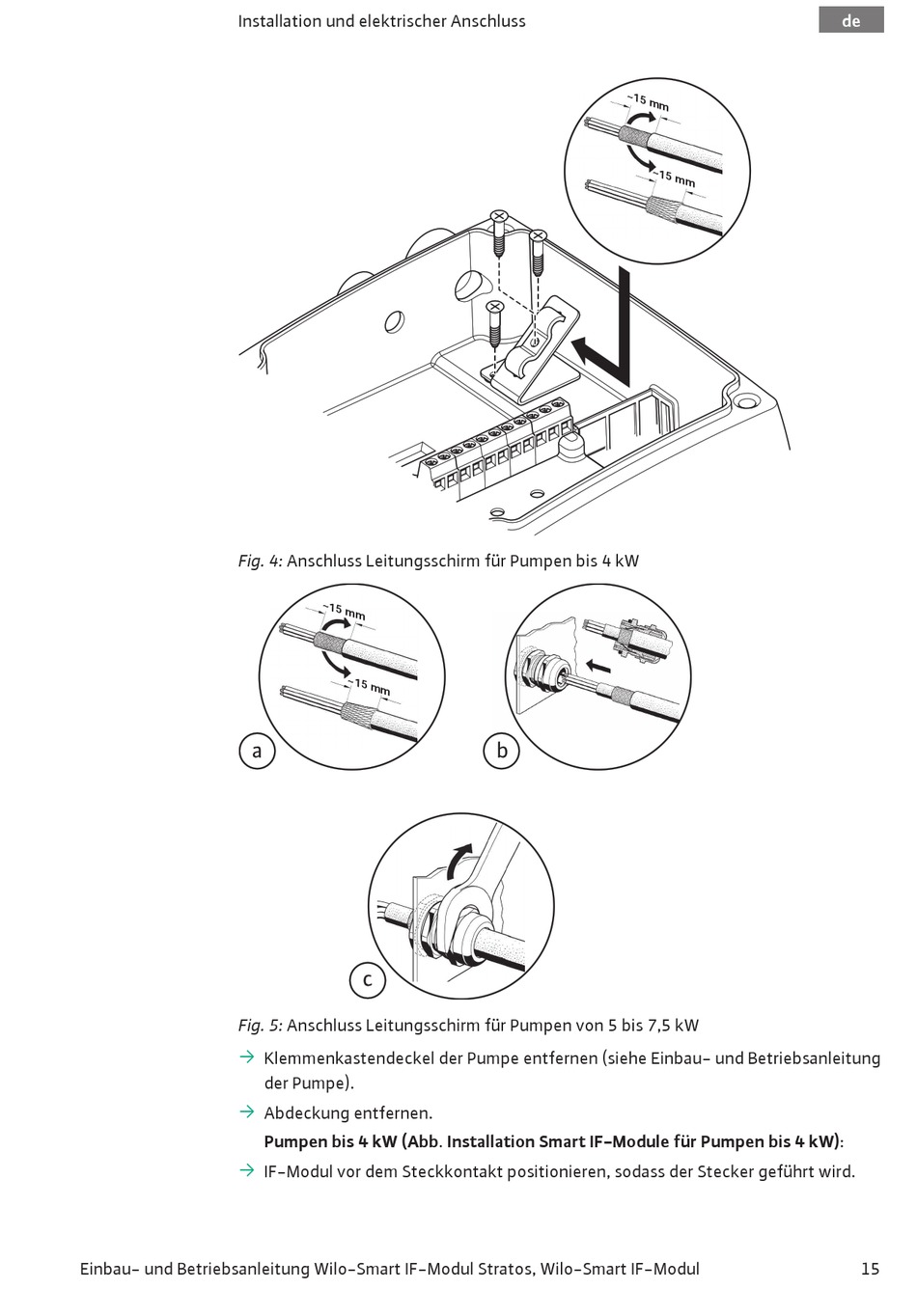

Fig. 4: Anschluss Leitungsschirm für Pumpen bis 4 kW
Fig. 5: Anschluss Leitungsschirm für Pumpen von 5 bis 7,5 kW
ƒ
ƒ
ƒ
Einbau- und Betriebsanleitung Wilo-Smart IF-Modul Stratos, Wilo-Smart IF-Modul
Klemmenkastendeckel der Pumpe entfernen (siehe Einbau- und Betriebsanleitung
der Pumpe).
Abdeckung entfernen.
Pumpen bis 4 kW (Abb. Installation Smart IF-Module für Pumpen bis 4 kW):
IF-Modul vor dem Steckkontakt positionieren, sodass der Stecker geführt wird.
de
15
