es Instalación y conexión eléctrica

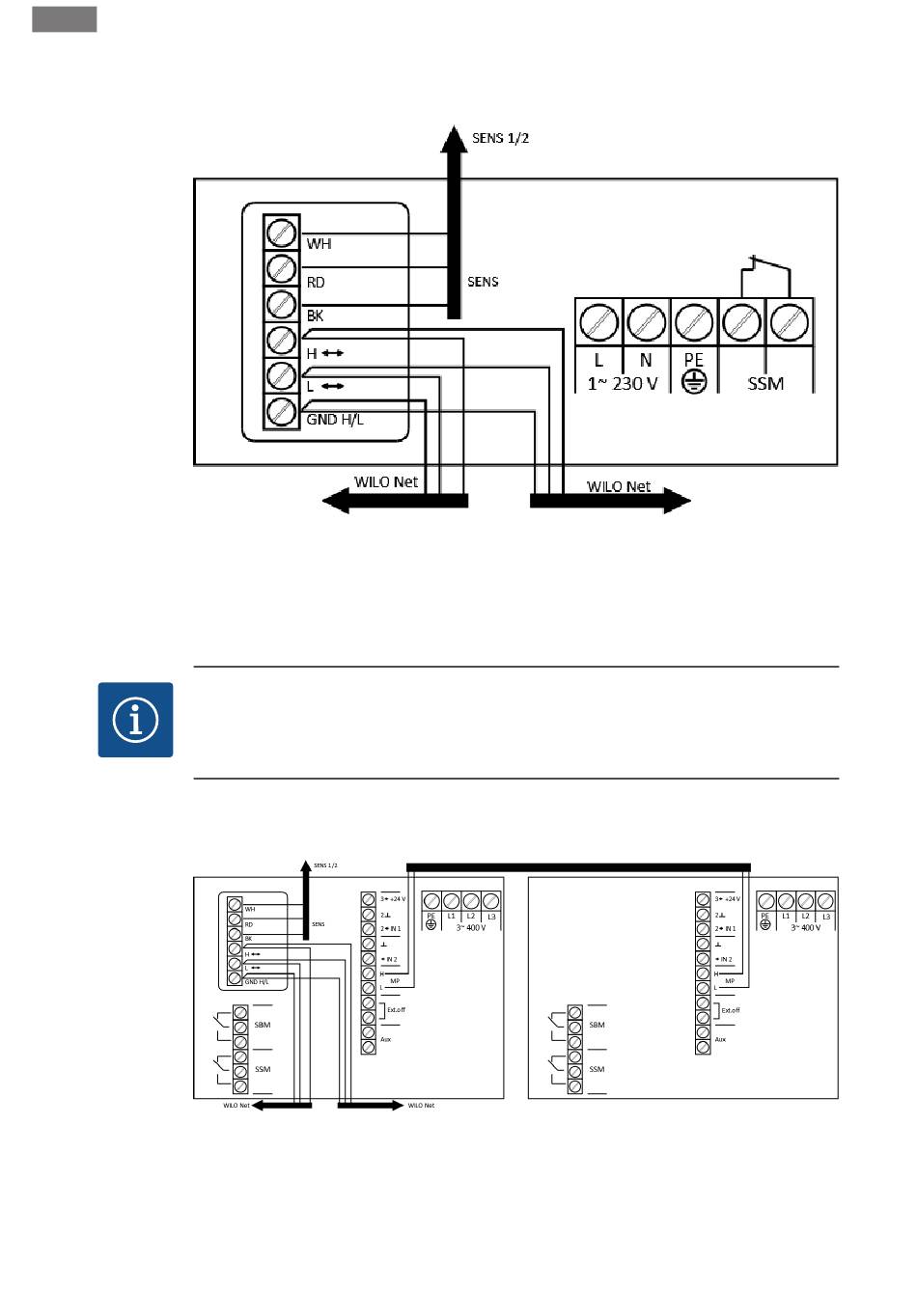

Conexión del módulo IF Wilo-Smart Stratos:
Fig. 6: Conexión
AVISO
La función de bomba doble Wilo-Stratos no se puede utilizar con el módulo IF
Wilo-Smart Stratos.
Conexión del módulo IF Wilo-Smart:
Fig. 7: Conexión
72
1. Tienda un cable de bus entrante/saliente H/L y GND para Wilo Net.
2. Tienda los hilos del sensor de temperatura digital según los colores (WH: blanco,
RD: rojo, BK: negro).
1. Tienda un cable de bus entrante/saliente H/L y GND para Wilo Net.
