Montage et raccordement électrique
Raccordement du module IF Wilo-Smart Stratos :

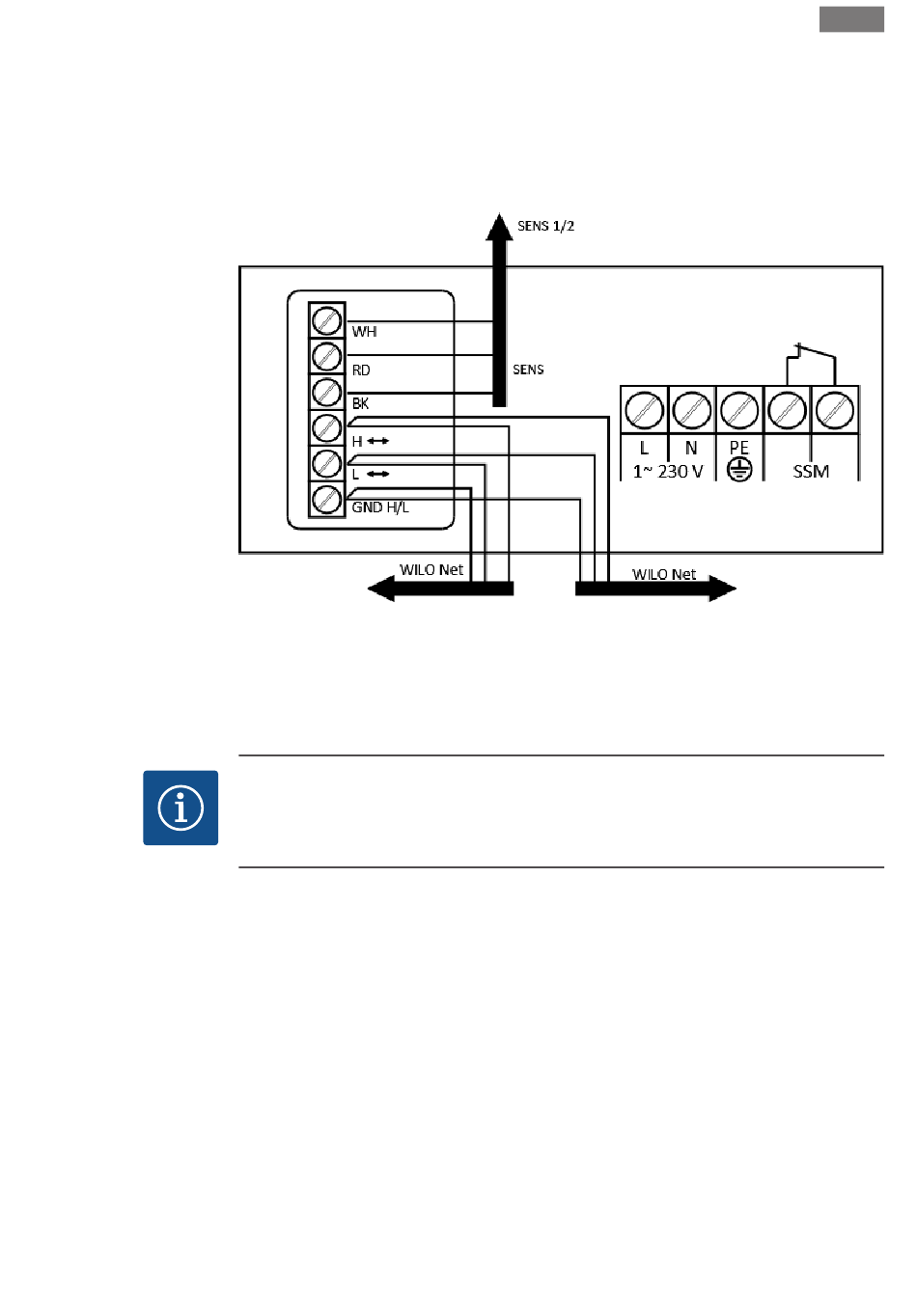

Fig. 6: Raccordement
AVIS
La fonction double circulateur du Wilo-Stratos ne peut pas être utilisée avec le
module IF Wilo-Smart Stratos.
Notice de montage et de mise en service Wilo-Smart IF-Modul Stratos, Wilo-Smart IF-Modul
3. Contrôler la compatibilité des caractéristiques techniques des circuits élec-
triques à raccorder avec les données électriques du module IF Smart.
4. Brancher les fils comme indiqué sur la figure.
1. Disposer le câble de bus entrant/sortant H/L et GND pour Wilo Net.
2. Placer les fils du capteur de température numérique en fonction des couleurs
(WH - blanc, RD - rouge, BK - noir).
