es Instalación y conexión eléctrica

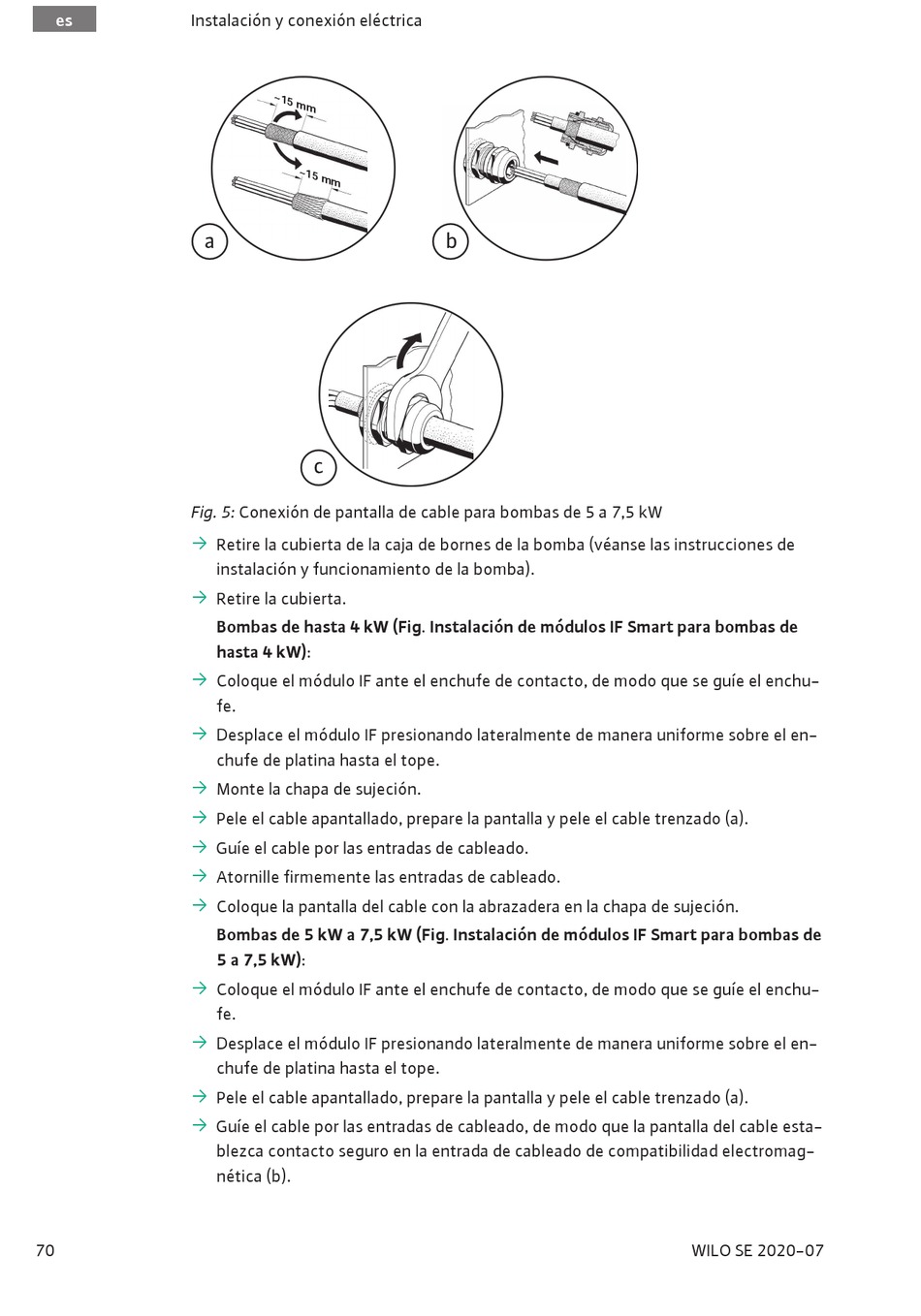

Fig. 5: Conexión de pantalla de cable para bombas de 5 a 7,5 kW
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
ƒ
70
Retire la cubierta de la caja de bornes de la bomba (véanse las instrucciones de
instalación y funcionamiento de la bomba).
Retire la cubierta.
Bombas de hasta 4 kW (Fig. Instalación de módulos IF Smart para bombas de
hasta 4 kW):
Coloque el módulo IF ante el enchufe de contacto, de modo que se guíe el enchu-
fe.
Desplace el módulo IF presionando lateralmente de manera uniforme sobre el en-
chufe de platina hasta el tope.
Monte la chapa de sujeción.
Pele el cable apantallado, prepare la pantalla y pele el cable trenzado (a).
Guíe el cable por las entradas de cableado.
Atornille firmemente las entradas de cableado.
Coloque la pantalla del cable con la abrazadera en la chapa de sujeción.
Bombas de 5 kW a 7,5 kW (Fig. Instalación de módulos IF Smart para bombas de
5 a 7,5 kW):
Coloque el módulo IF ante el enchufe de contacto, de modo que se guíe el enchu-
fe.
Desplace el módulo IF presionando lateralmente de manera uniforme sobre el en-
chufe de platina hasta el tope.
Pele el cable apantallado, prepare la pantalla y pele el cable trenzado (a).
Guíe el cable por las entradas de cableado, de modo que la pantalla del cable esta-
blezca contacto seguro en la entrada de cableado de compatibilidad electromag-
nética (b).
