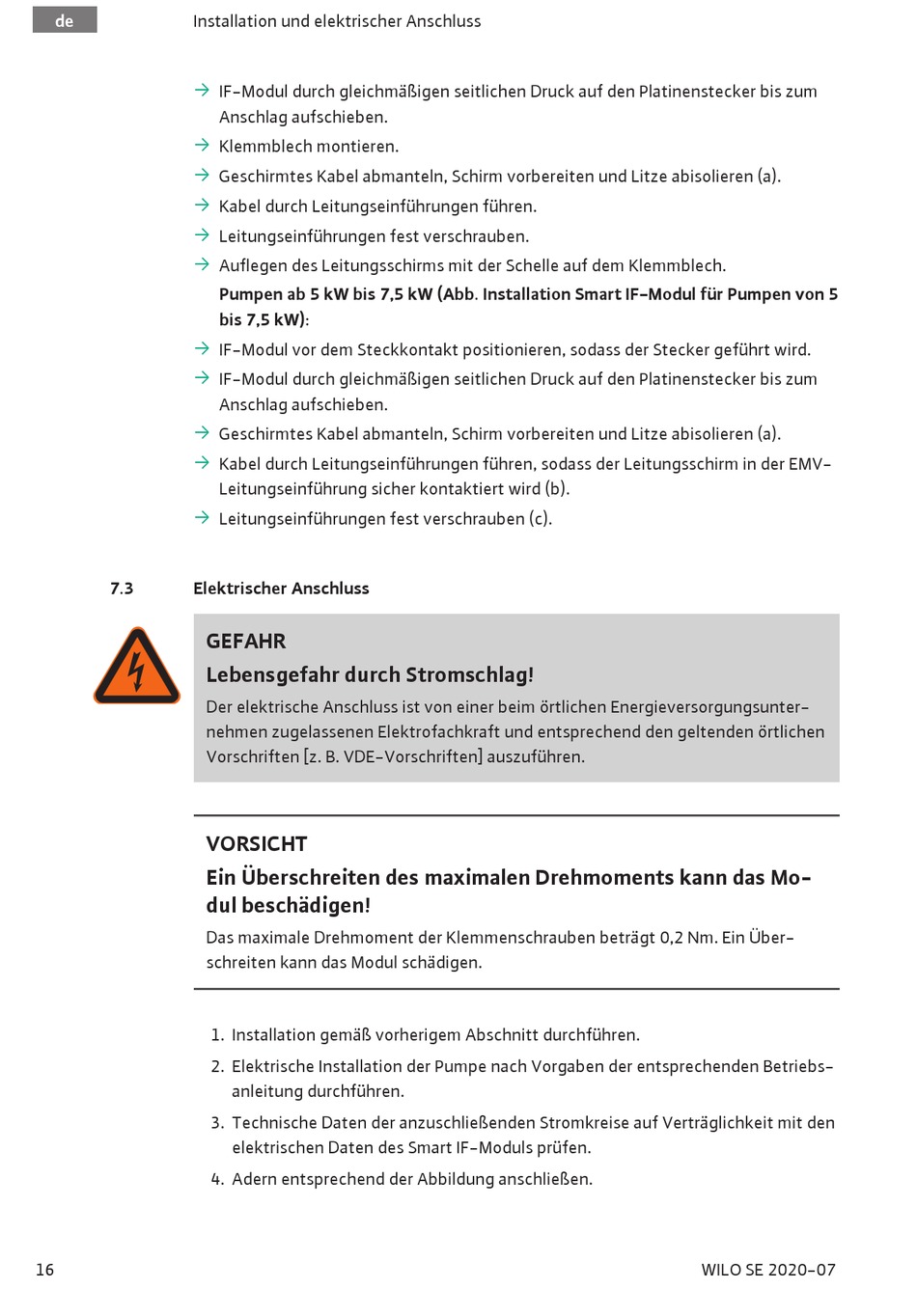

7.3

Elektrischer Anschluss

GEFAHR
Lebensgefahr durch Stromschlag!
Der elektrische Anschluss ist von einer beim örtlichen Energieversorgungsunter-
nehmen zugelassenen Elektrofachkraft und entsprechend den geltenden örtlichen
Vorschriften [z. B. VDE-Vorschriften] auszuführen.
VORSICHT
Ein Überschreiten des maximalen Drehmoments kann das Mo-
dul beschädigen!
Das maximale Drehmoment der Klemmenschrauben beträgt 0,2 Nm. Ein Über-
schreiten kann das Modul schädigen.
16
IF-Modul durch gleichmäßigen seitlichen Druck auf den Platinenstecker bis zum
Anschlag aufschieben.
Klemmblech montieren.
Geschirmtes Kabel abmanteln, Schirm vorbereiten und Litze abisolieren (a).
Kabel durch Leitungseinführungen führen.
Leitungseinführungen fest verschrauben.
Auflegen des Leitungsschirms mit der Schelle auf dem Klemmblech.
Pumpen ab 5 kW bis 7,5 kW (Abb. Installation Smart IF-Modul für Pumpen von 5
bis 7,5 kW):
IF-Modul vor dem Steckkontakt positionieren, sodass der Stecker geführt wird.
IF-Modul durch gleichmäßigen seitlichen Druck auf den Platinenstecker bis zum
Anschlag aufschieben.
Geschirmtes Kabel abmanteln, Schirm vorbereiten und Litze abisolieren (a).
Kabel durch Leitungseinführungen führen, sodass der Leitungsschirm in der EMV-
Leitungseinführung sicher kontaktiert wird (b).
Leitungseinführungen fest verschrauben (c).
1. Installation gemäß vorherigem Abschnitt durchführen.
2. Elektrische Installation der Pumpe nach Vorgaben der entsprechenden Betriebs-
anleitung durchführen.
3. Technische Daten der anzuschließenden Stromkreise auf Verträglichkeit mit den
elektrischen Daten des Smart IF-Moduls prüfen.
4. Adern entsprechend der Abbildung anschließen.
