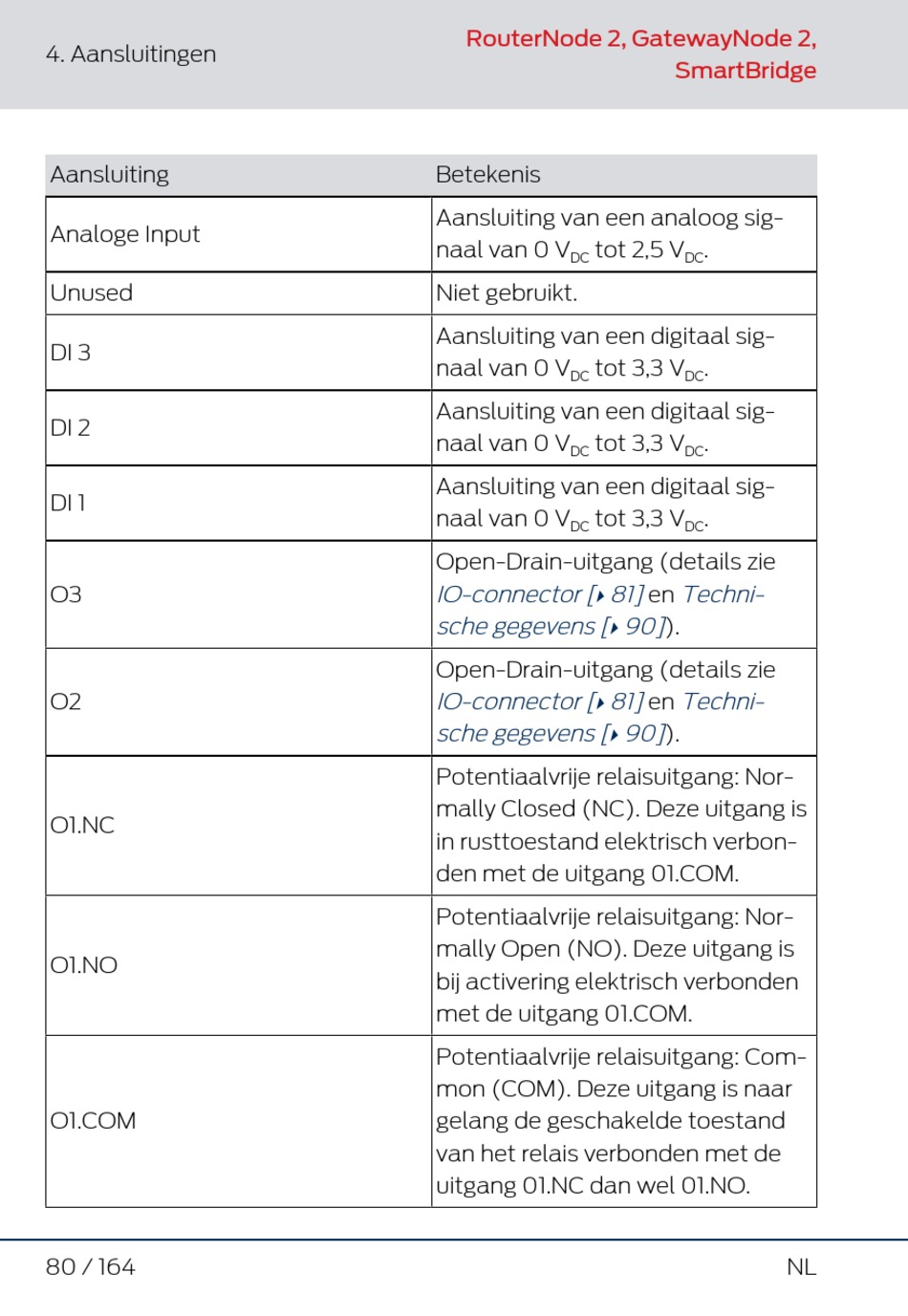

4. Aansluitingen
Aansluiting
Analoge Input
Unused
DI 3
DI 2
DI 1
O3
O2
O1.NC
O1.NO
O1.COM
80 / 164
RouterNode 2, GatewayNode 2,
Betekenis
Aansluiting van een analoog sig-
naal van 0 V tot 2,5 V
DC
Niet gebruikt.
Aansluiting van een digitaal sig-
naal van 0 V tot 3,3 V
DC
Aansluiting van een digitaal sig-
naal van 0 V tot 3,3 V
DC
Aansluiting van een digitaal sig-
naal van 0 V tot 3,3 V
DC
Open-Drain-uitgang (details zie
IO-connector [ 81]
}
sche gegevens [
Open-Drain-uitgang (details zie
IO-connector [ 81]
}
sche gegevens [
Potentiaalvrije relaisuitgang: Nor-
mally Closed (NC). Deze uitgang is
in rusttoestand elektrisch verbon-
den met de uitgang 01.COM.
Potentiaalvrije relaisuitgang: Nor-
mally Open (NO). Deze uitgang is
bij activering elektrisch verbonden
met de uitgang 01.COM.
Potentiaalvrije relaisuitgang: Com-
mon (COM). Deze uitgang is naar
gelang de geschakelde toestand
van het relais verbonden met de
uitgang 01.NC dan wel 01.NO.
SmartBridge
.
DC
.
DC
.
DC
.
DC
Techni-
en
90]
).
}
Techni-
en
90] ).
}
