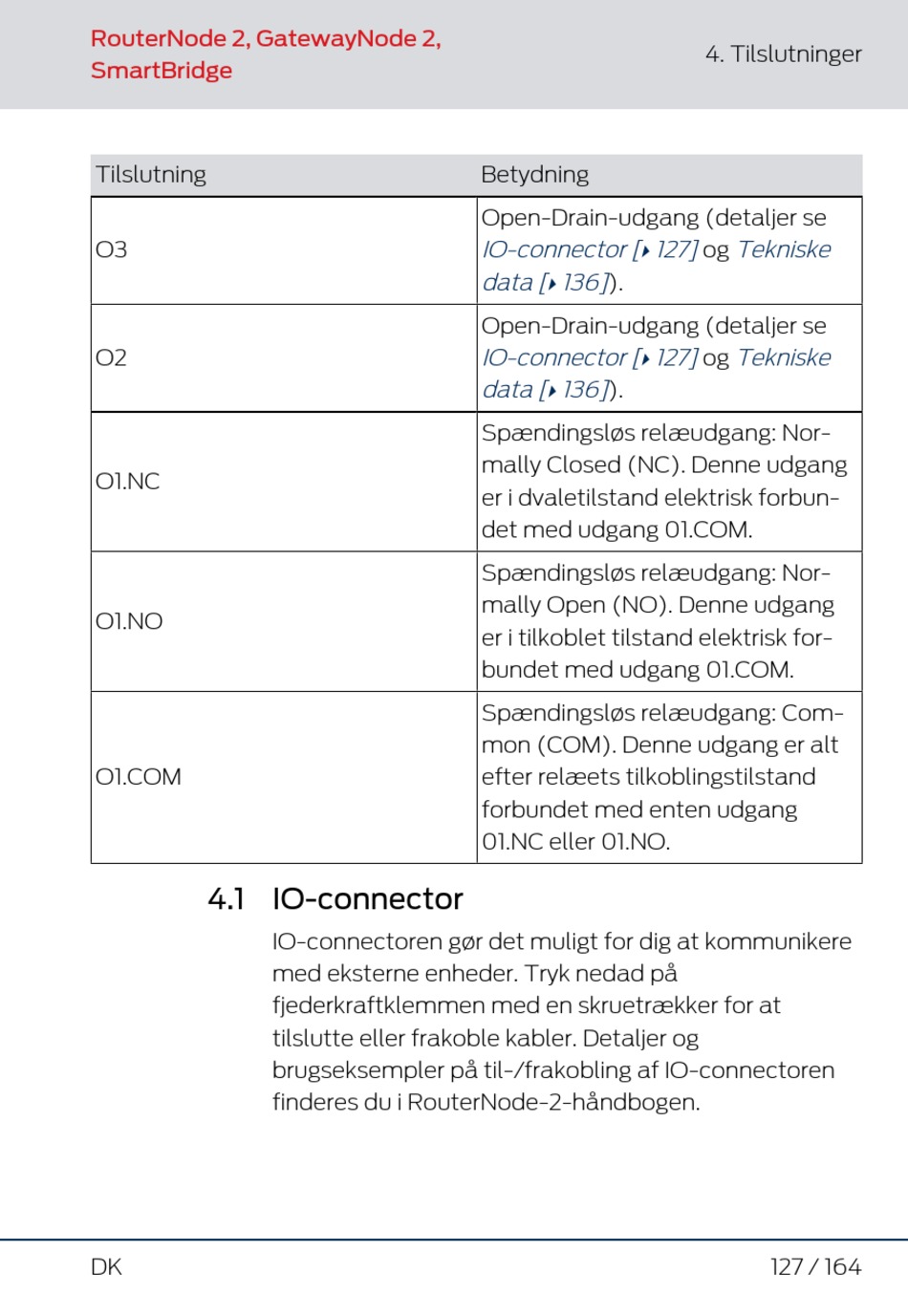

RouterNode 2, GatewayNode 2,
SmartBridge
Tilslutning
O3
O2
O1.NC
O1.NO
O1.COM

4.1 IO-connector

DK
IO-connectoren gør det muligt for dig at kommunikere
med eksterne enheder. Tryk nedad på
fjederkraftklemmen med en skruetrækker for at
tilslutte eller frakoble kabler. Detaljer og
brugseksempler på til-/frakobling af IO-connectoren
finderes du i RouterNode-2-håndbogen.
Betydning
Open-Drain-udgang (detaljer se
IO-connector [ 127]
}
data [ 136]
).
}
Open-Drain-udgang (detaljer se
IO-connector [ 127]
}
data [ 136] ).
}
Spændingsløs relæudgang: Nor-
mally Closed (NC). Denne udgang
er i dvaletilstand elektrisk forbun-
det med udgang 01.COM.
Spændingsløs relæudgang: Nor-
mally Open (NO). Denne udgang
er i tilkoblet tilstand elektrisk for-
bundet med udgang 01.COM.
Spændingsløs relæudgang: Com-
mon (COM). Denne udgang er alt
efter relæets tilkoblingstilstand
forbundet med enten udgang
01.NC eller 01.NO.
4. Tilslutninger
Tekniske
og
Tekniske
og
127 / 164
