Raccordements - Simons Voss Technologies RouterNode 2 Quick Manual

RouterNode 2, GatewayNode 2,
SmartBridge

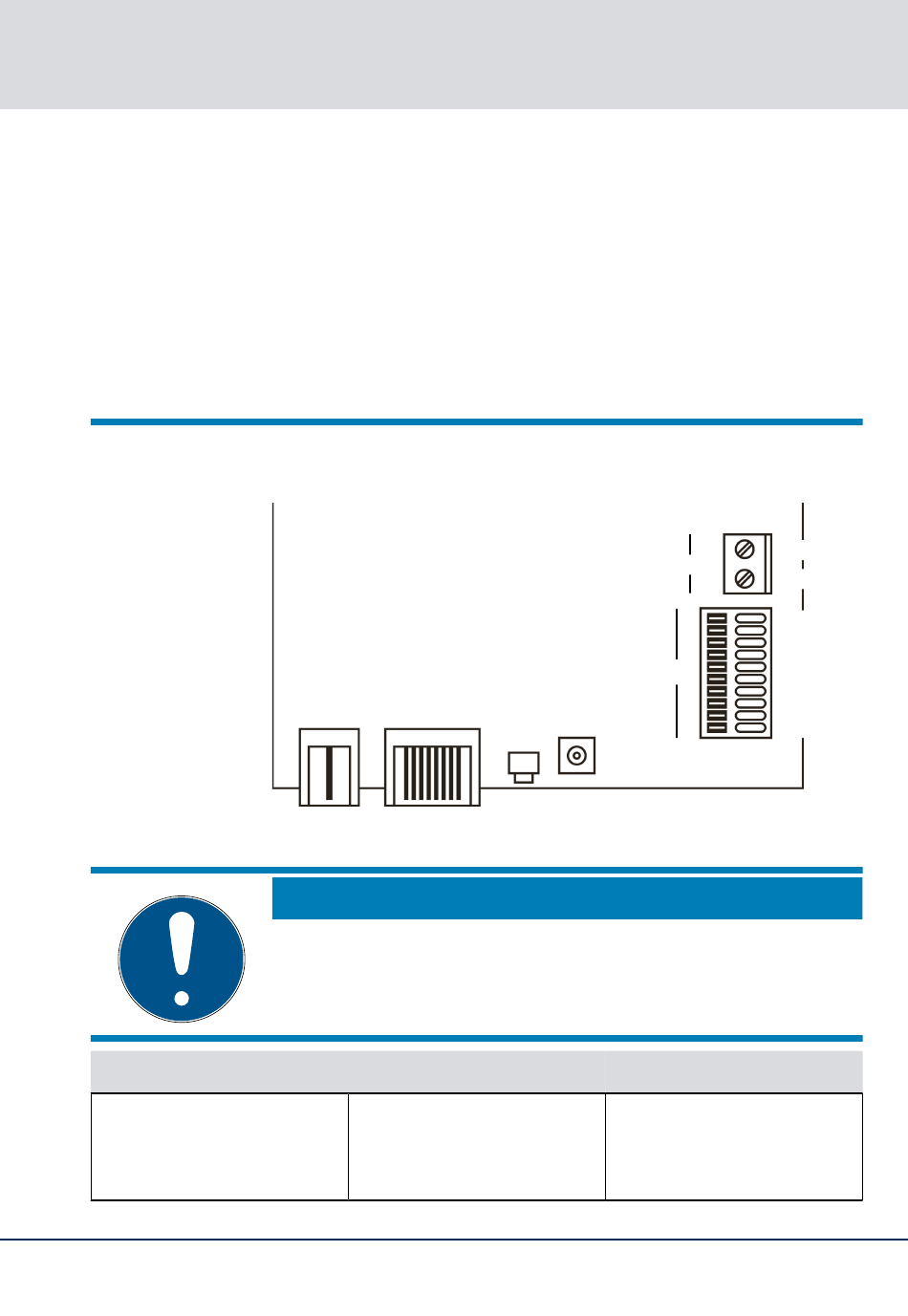

4 Raccordements

Raccordement
DC In
FR
peuvent changer la configuration du réseau. Vous ne
pourrez plus accéder à l'appareil par le biais du réseau
et devrez le réinitialiser.
Certains navigateurs ne transmettent pas d'espaces
au début du mot de passe.
1. Modifiez le mot de passe par défaut.
2. Ne commencez pas le mot de passe avec des es-
paces.
DC In RJ45
REMARQUE
Connecteur d'E/S uniquement pour RouterNode 2
Vous ne pouvez utiliser les raccords du connecteur
d'E/S que sur RouterNode 2.
Connecteur rond
4. Raccordements
IO-Vout
IO
ANT
Signification
Alimentation élec-
trique avec connecteur
rond
GND
+ 3.3 V
Analog Input
Unused
DI 3
DI 2
DI 1
O 3
O 2
O 1.NC
O 1.NO
O 1.COM
55 / 164
