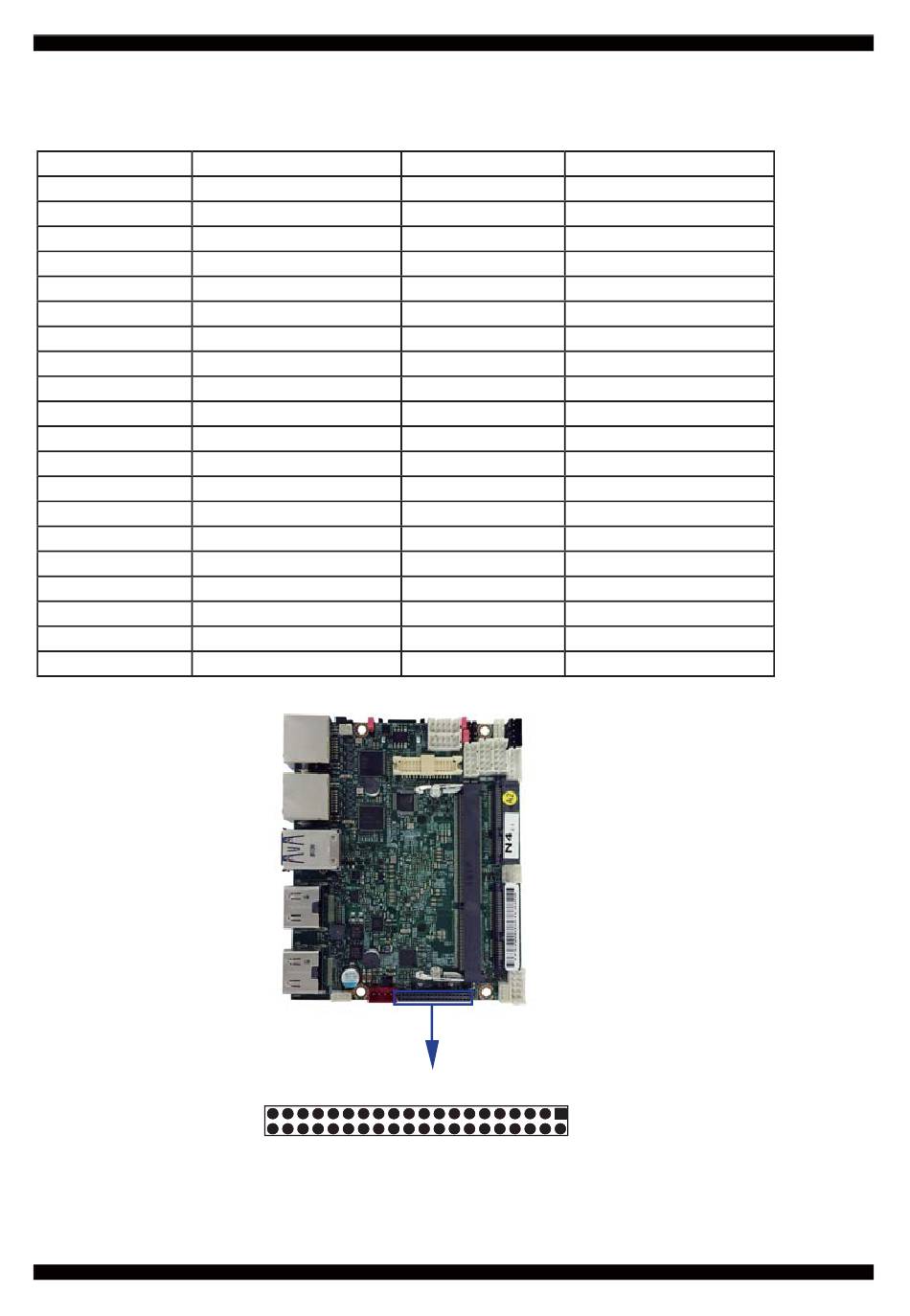

3-16 LEX eIO connector.

PIN Description
1 +12V
3 GND
5 PCIe_TX0_P
7 PCIe_TX0_N
9 GND
11 PCIe_CLK0_P
13 PCIe_CLK_0_N
15 GND
17 PCIe_TX1_P
19 PCIe_TX1_N
21 GND
23 PCIe_CLK1_P
25 PCIe_CLK1_N
27 GND
29 USB_P
31 USB_N
33 GND
35 +12V
37 +12V
39 +12V
EIO1
40
PIN Description
2 +12V
4 RESET
6 RESERVED
8 GND
10 PCIe_P0_RX_N
12 PCIe_P0_RX_P
14 GND
16 PCIe_P1_RX_N
18 PCIe_P1_RX_P
20 GND
22 RESERVED
24 RESERVED
26 GND
28 SMB_CLK
30 SMB_DATA
32 GND
34 SLP_S3_N
36 RESERVED
38 GND
40 +12V
pin1
58
