Konfigurowanie łącznika
Modele łączników C-Mount oraz C-Mount
nadający się do sterylizowania w autoklawie
1. Przykręć zakończenie kamery do głowicy, aż elementy utworzą jednolitą
całość.
2. Wciśnij kciukiem zacisk obudowy endoskopu i umieść endoskop
w odpowiedniej końcówce łącznika.
3. Aby zablokować endoskop, zwolnij zacisk obudowy.
4. Aby ustawić ostrość obrazu, należy obracać pierścieniem ogniskującym
(gdy jest włączona konsola kamery).
Modele obrotowych łączników
C-Mount
1. Przykręć zakończenie kamery do głowicy, aż
elementy utworzą jednolitą całość.
2. Zablokuj dźwignię blokującą (patrz ryc.
3a).
3. Wciśnij kciukiem zacisk obudowy
endoskopu i umieść endoskop
w odpowiedniej końcówce łącznika.
4. Aby zablokować endoskop, zwolnij zacisk
obudowy.
5. Odblokuj dźwignię blokującą (patrz ryc. 3a).
6. Przekręć obrotową obudowę endoskopu do pozycji docelowej i zablokuj
dźwignię blokującą.
7. Aby ustawić ostrość obrazu, należy obracać pierścieniem ogniskującym
(gdy jest włączona konsola kamery).
Modele obrotowych polaryzacyjnych łączników
C-Mount
1. Przykręć zakończenie kamery do głowicy, aż elementy utworzą jednolitą
całość. (Patrz ryc. 4.)

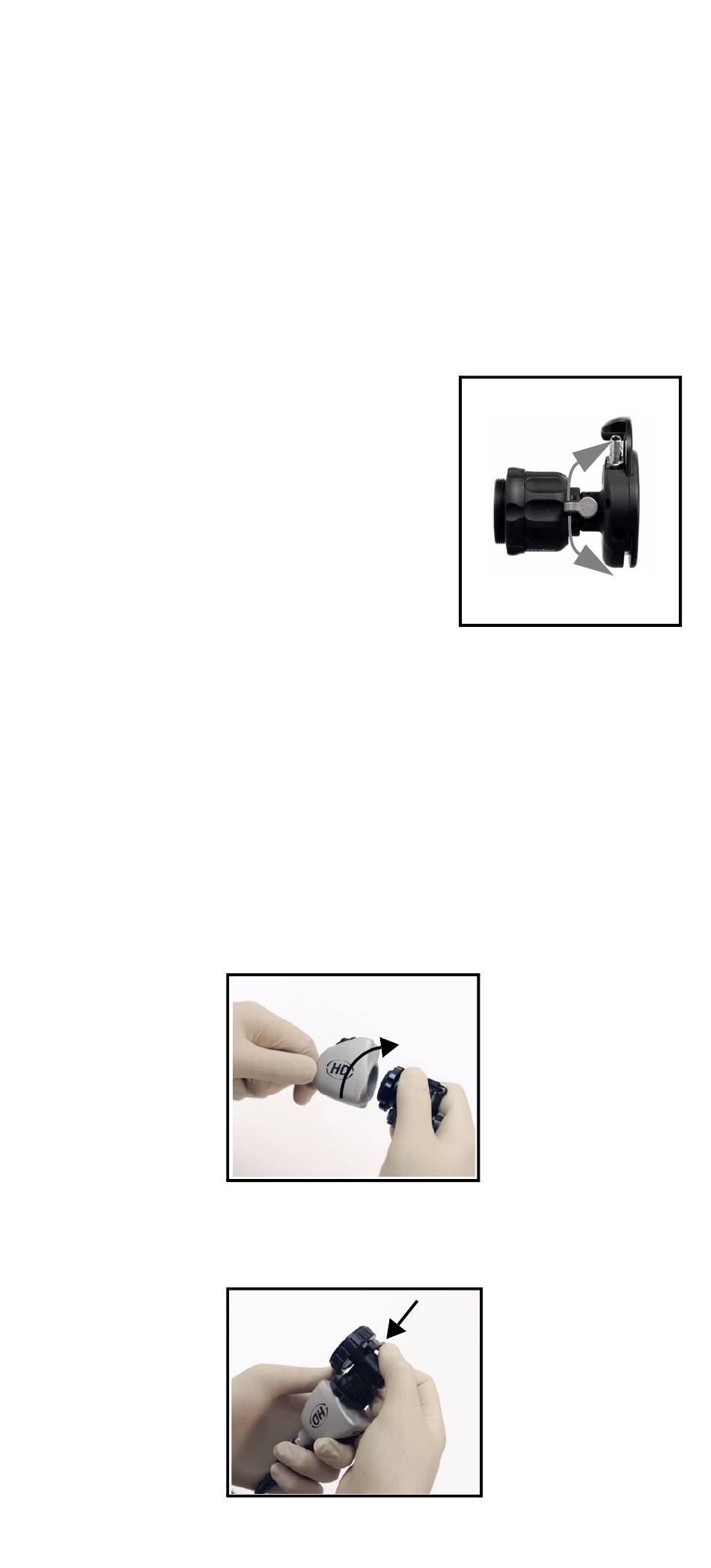

Rycina 4: Podłączenie łącznika
2. Zablokuj dźwignię blokującą (patrz ryc. 5).
88
Zablokuj
Odblokuj
Rycina 3a
