Einrichten des Kopplers
Modelle mit C-Fassung und autoklavierbare
Modelle mit C-Fassung
1. Das Kameraende in den Kamerakopf einschrauben, bis es mit diesem
dicht abschließt.
2. Die Endoskopklammer mit dem Daumen niederdrücken und ein
Endoskop in das Endoskopende des Kopplers einführen.
3. Die Endoskopklammer loslassen, um das Endoskop zu sichern.
4. Die Kamerakonsole einschalten und das Bild durch Drehen des
Fokussierrings scharf stellen.
Rotierende Modelle mit
C-Fassung
1. Das Kameraende in den Kamerakopf
einschrauben, bis es mit diesem dicht
abschließt.

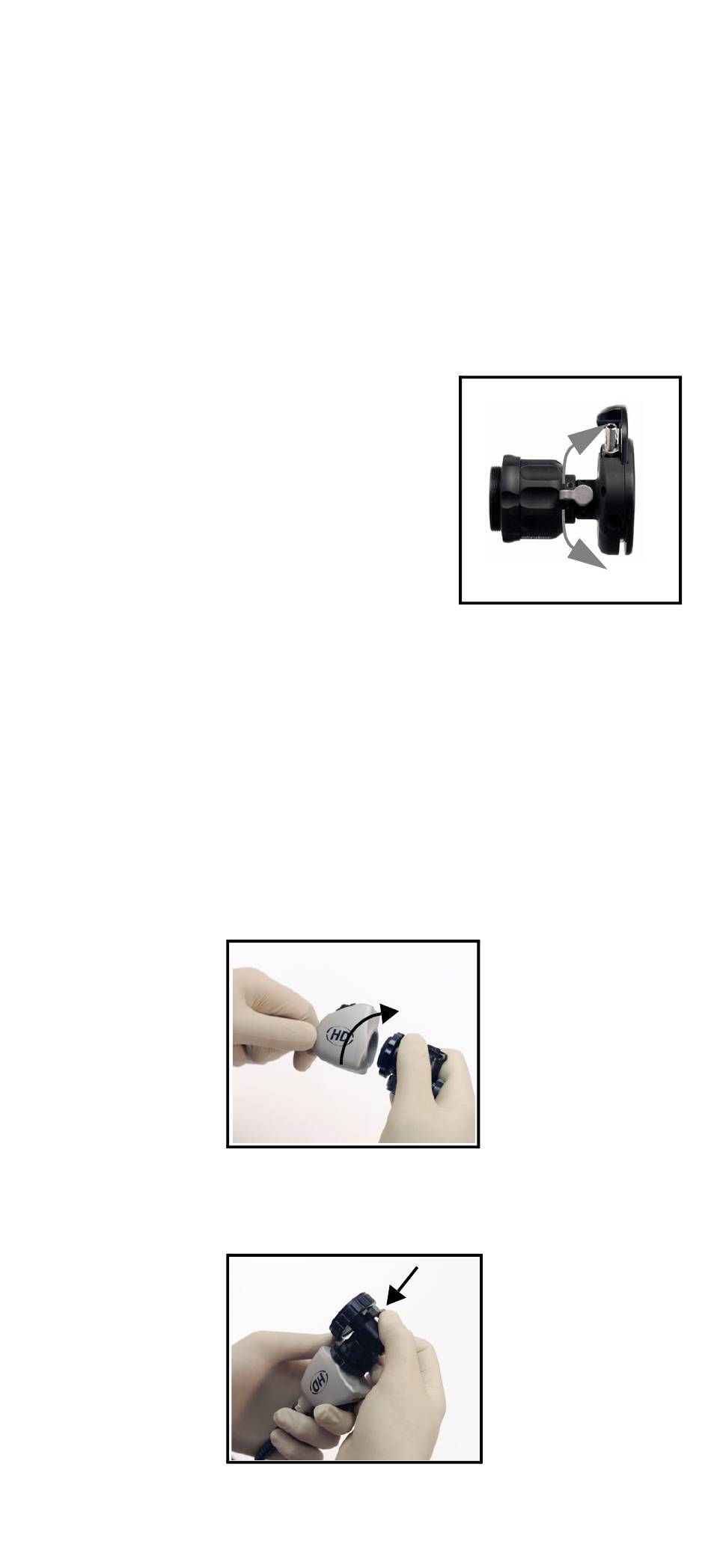

2. Den Sperrhebel schließen (siehe Abbildung
3a).
3. Die Endoskopklammer mit dem Daumen
niederdrücken und ein Endoskop in das
Endoskopende des Kopplers einführen.
4. Die Endoskopklammer loslassen, um das Endoskop zu sichern.
5. Den Sperrhebel öffnen (siehe Abbildung 3a).
6. Das rotierende Endoskop in die gewünschte Position drehen und den
Sperrhebel schließen.
7. Die Kamerakonsole einschalten und das Bild durch Drehen des
Fokussierrings scharf stellen.
Rotierende Strahlteiler-Modelle mit C-Fassung
1. Das Kameraende in den Kamerakopf einschrauben, bis es mit diesem
dicht abschließt. (Siehe Abbildung 4.)
Abbildung 4: Montieren des Kopplers.
2. Den Sperrhebel schließen (siehe Abbildung 5).
Abbildung 5: Sperren des Kopplers.
10
Sperr
Den Sperr
Abbildung 3a
