Nota
Los acopladores C-Mount aptos para autoclave están
marcados con la palabra "Autoclavable".
Precaución
1

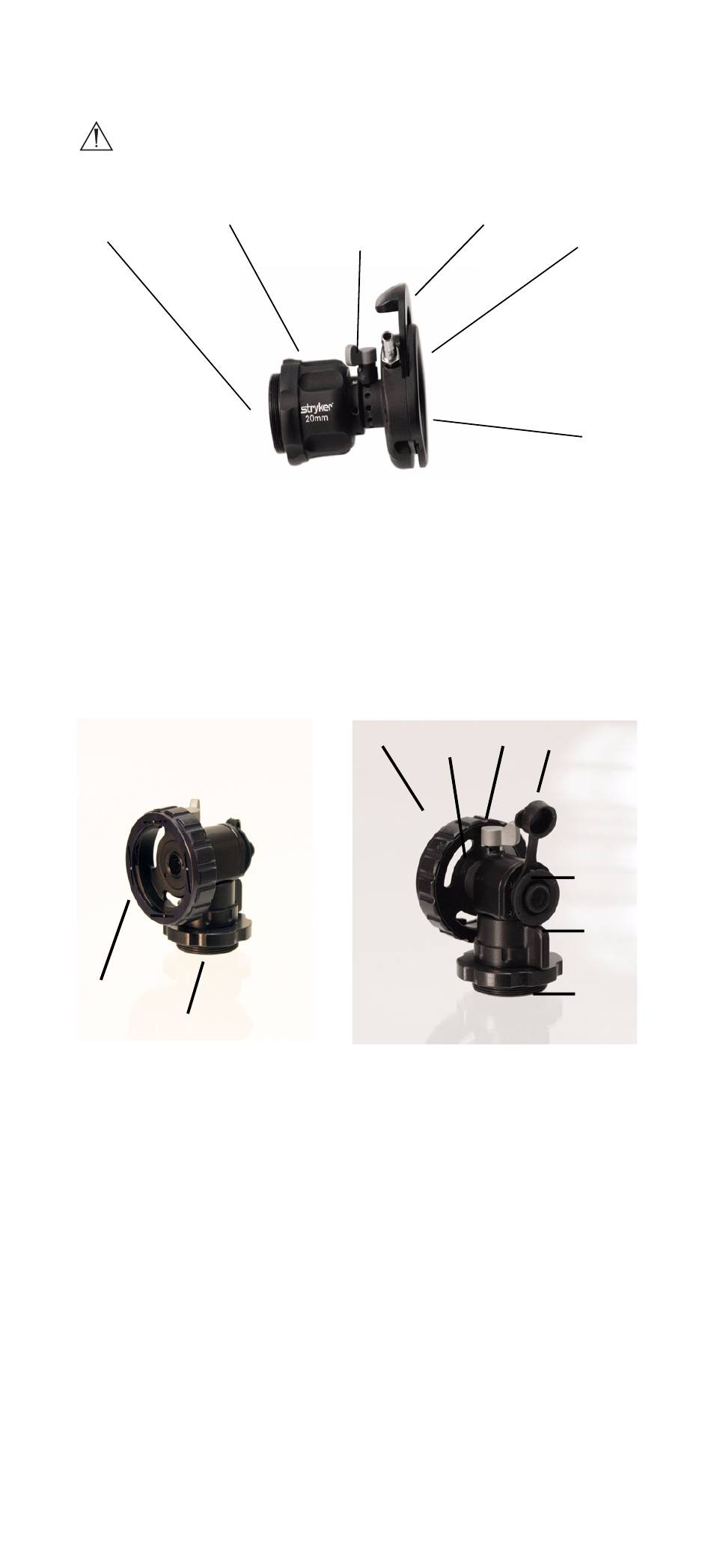

Figura 2: Acoplador C-Mount giratorio
1. Extremo para cámara
2. Anillo de enfoque
3. Palanca de bloqueo
4. Abrazadera para el cuerpo del endoscopio
5. Cuerpo del endoscopio giratorio
6. Extremo para endoscopio
4
Figura 3: Acoplador C-Mount giratorio con divisor de haz
1. Extremo para cámara
2. Anillo de enfoque
3. Palanca de bloqueo
4. Cubierta del cuerpo del endoscopio
5. Cuerpo del endoscopio giratorio
6. Extremo para endoscopio
7. Ocular del divisor de haz
8. Tapa de goma del ocular
9. Anillo de bloqueo
16
No utilice la esterilización en autoclave con ningún
acoplador C-Mount de Stryker que no tenga la marca
"Autoclavable" (Apto para autoclave).
2
1
4
3
6
5
5
6
3 8
7
2
9
