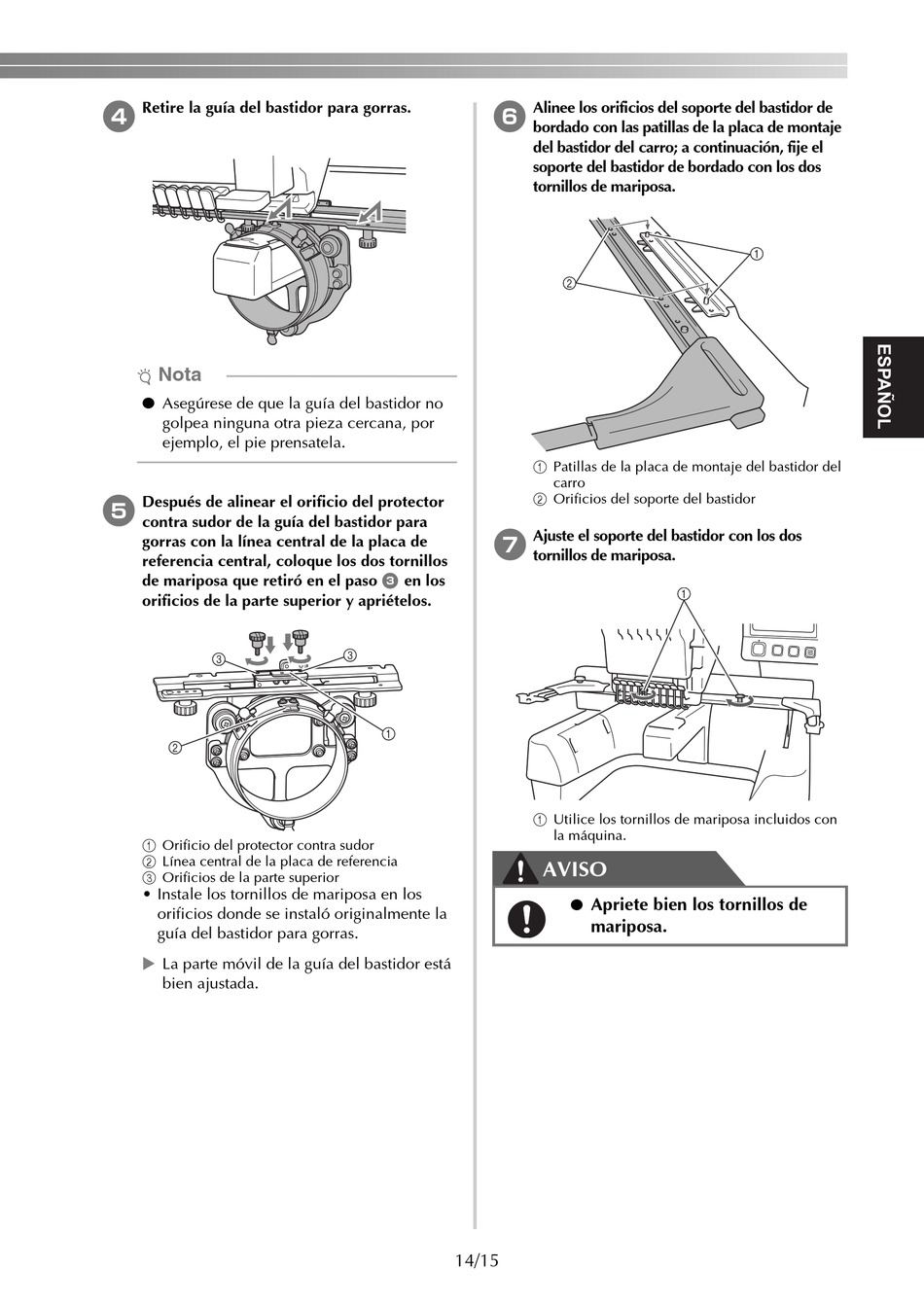

Brother PRCF5 User Manual page 45

4 Retire la guía del bastidor para gorras.
Nota
● Asegúrese de que la guía del bastidor no
golpea ninguna otra pieza cercana, por
ejemplo, el pie prensatela.
5 Después de alinear el orificio del protector
contra sudor de la guía del bastidor para
gorras con la línea central de la placa de
referencia central, coloque los dos tornillos
de mariposa que retiró en el paso
orificios de la parte superior y apriételos.
1 Orificio del protector contra sudor
2 Línea central de la placa de referencia
3 Orificios de la parte superior
• Instale los tornillos de mariposa en los
orificios donde se instaló originalmente la
guía del bastidor para gorras.
La parte móvil de la guía del bastidor está
bien ajustada.
6 Alinee los orificios del soporte del bastidor de
bordado con las patillas de la placa de montaje
del bastidor del carro; a continuación, fije el
soporte del bastidor de bordado con los dos
tornillos de mariposa.
1 Patillas de la placa de montaje del bastidor del
carro
2 Orificios del soporte del bastidor
7 Ajuste el soporte del bastidor con los dos
tornillos de mariposa.
3
en los
1 Utilice los tornillos de mariposa incluidos con
la máquina.
AVISO
14/15
●
Apriete bien los tornillos de
mariposa.
