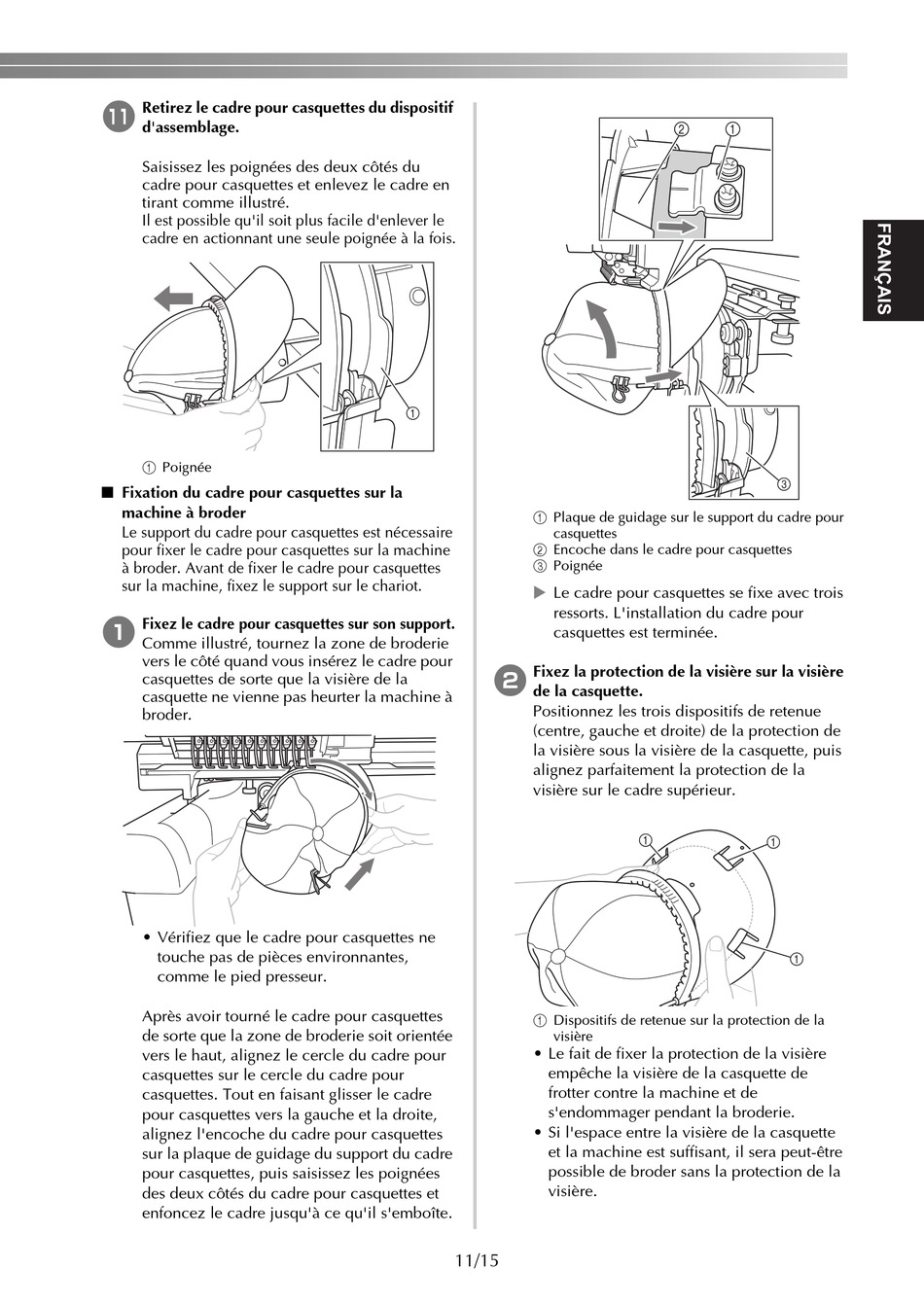

a Retirez le cadre pour casquettes du dispositif
d'assemblage.
Saisissez les poignées des deux côtés du
cadre pour casquettes et enlevez le cadre en
tirant comme illustré.
Il est possible qu'il soit plus facile d'enlever le
cadre en actionnant une seule poignée à la fois.
1 Poignée
■ Fixation du cadre pour casquettes sur la
machine à broder
Le support du cadre pour casquettes est nécessaire
pour fixer le cadre pour casquettes sur la machine
à broder. Avant de fixer le cadre pour casquettes
sur la machine, fixez le support sur le chariot.
1 Fixez le cadre pour casquettes sur son support.
Comme illustré, tournez la zone de broderie
vers le côté quand vous insérez le cadre pour
casquettes de sorte que la visière de la
casquette ne vienne pas heurter la machine à
broder.
• Vérifiez que le cadre pour casquettes ne
touche pas de pièces environnantes,
comme le pied presseur.
Après avoir tourné le cadre pour casquettes
de sorte que la zone de broderie soit orientée
vers le haut, alignez le cercle du cadre pour
casquettes sur le cercle du cadre pour
casquettes. Tout en faisant glisser le cadre
pour casquettes vers la gauche et la droite,
alignez l'encoche du cadre pour casquettes
sur la plaque de guidage du support du cadre
pour casquettes, puis saisissez les poignées
des deux côtés du cadre pour casquettes et
enfoncez le cadre jusqu'à ce qu'il s'emboîte.
1 Plaque de guidage sur le support du cadre pour
casquettes
2 Encoche dans le cadre pour casquettes
3 Poignée
Le cadre pour casquettes se fixe avec trois
ressorts. L'installation du cadre pour
casquettes est terminée.
2 Fixez la protection de la visière sur la visière
de la casquette.
Positionnez les trois dispositifs de retenue
(centre, gauche et droite) de la protection de
la visière sous la visière de la casquette, puis
alignez parfaitement la protection de la
visière sur le cadre supérieur.
1 Dispositifs de retenue sur la protection de la
visière
• Le fait de fixer la protection de la visière
empêche la visière de la casquette de
frotter contre la machine et de
s'endommager pendant la broderie.
• Si l'espace entre la visière de la casquette
et la machine est suffisant, il sera peut-être
possible de broder sans la protection de la
visière.
