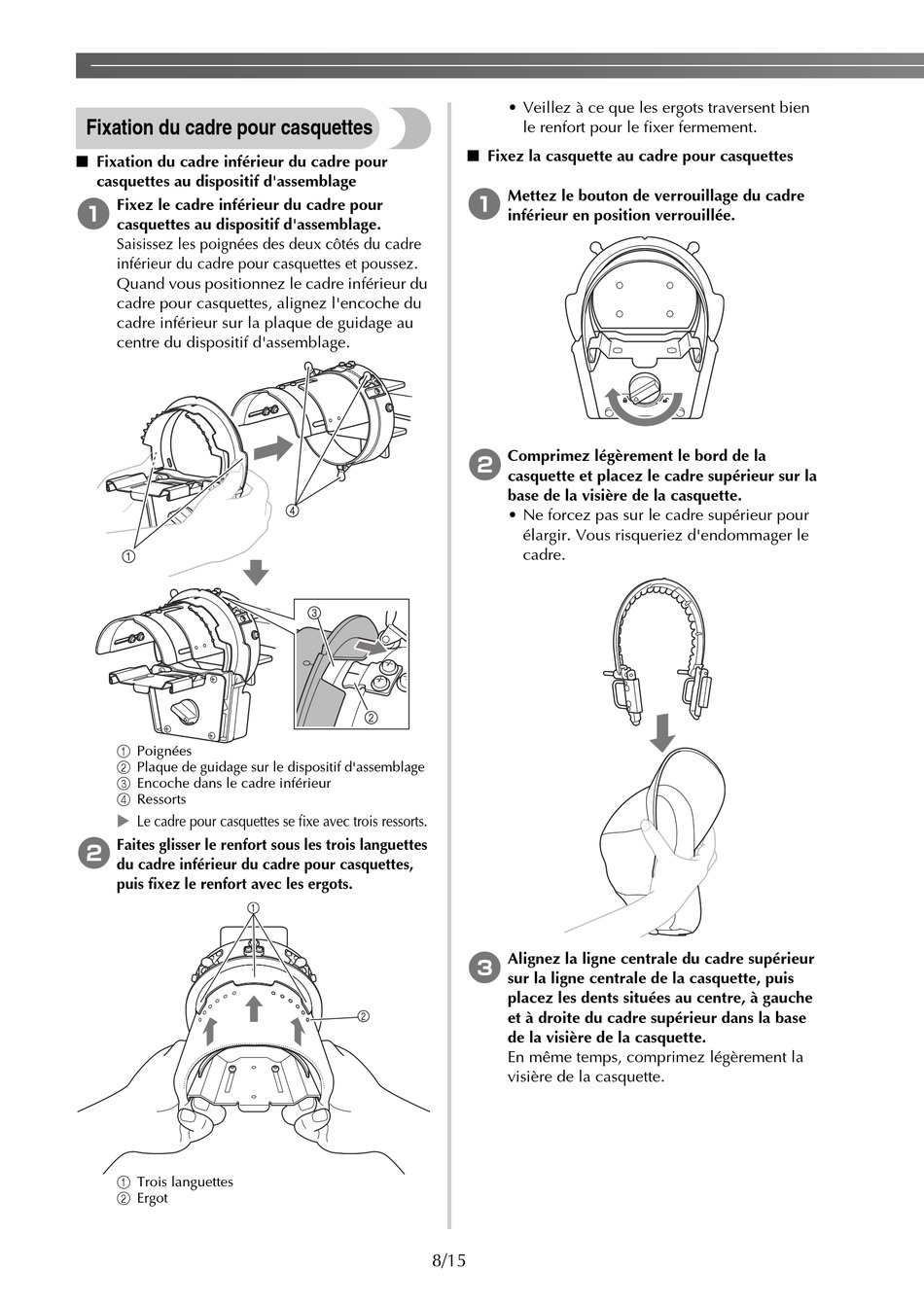

Fixation du cadre pour casquettes
■ Fixation du cadre inférieur du cadre pour
casquettes au dispositif d'assemblage
1 Fixez le cadre inférieur du cadre pour
casquettes au dispositif d'assemblage.
Saisissez les poignées des deux côtés du cadre
inférieur du cadre pour casquettes et poussez.
Quand vous positionnez le cadre inférieur du
cadre pour casquettes, alignez l'encoche du
cadre inférieur sur la plaque de guidage au
centre du dispositif d'assemblage.
1 Poignées
2 Plaque de guidage sur le dispositif d'assemblage
3 Encoche dans le cadre inférieur
4 Ressorts
Le cadre pour casquettes se fixe avec trois ressorts.
2 Faites glisser le renfort sous les trois languettes
du cadre inférieur du cadre pour casquettes,
puis fixez le renfort avec les ergots.
1 Trois languettes
2 Ergot
• Veillez à ce que les ergots traversent bien
le renfort pour le fixer fermement.
■ Fixez la casquette au cadre pour casquettes
1 Mettez le bouton de verrouillage du cadre
inférieur en position verrouillée.
2 Comprimez légèrement le bord de la
casquette et placez le cadre supérieur sur la
base de la visière de la casquette.
• Ne forcez pas sur le cadre supérieur pour
élargir. Vous risqueriez d'endommager le
cadre.
3
Alignez la ligne centrale du cadre supérieur
sur la ligne centrale de la casquette, puis
placez les dents situées au centre, à gauche
et à droite du cadre supérieur dans la base
de la visière de la casquette.
En même temps, comprimez légèrement la
visière de la casquette.
8/15
