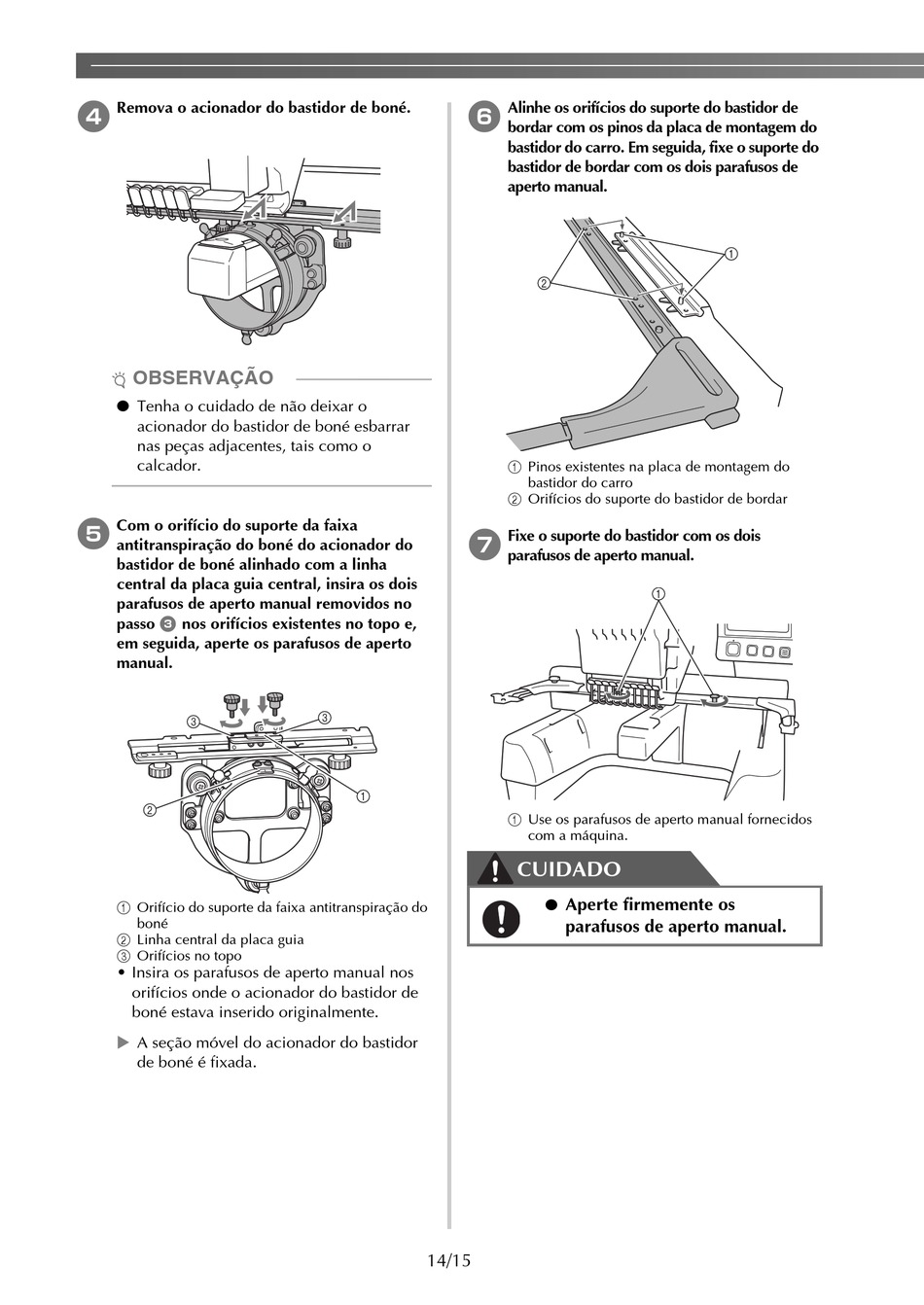

4 Remova o acionador do bastidor de boné.
OBSERVAÇÃO
● Tenha o cuidado de não deixar o
acionador do bastidor de boné esbarrar
nas peças adjacentes, tais como o
calcador.
5 Com o orifício do suporte da faixa
antitranspiração do boné do acionador do
bastidor de boné alinhado com a linha
central da placa guia central, insira os dois
parafusos de aperto manual removidos no
3
passo nos orifícios existentes no topo e,
em seguida, aperte os parafusos de aperto
manual.
1 Orifício do suporte da faixa antitranspiração do
boné
2 Linha central da placa guia
3 Orifícios no topo
• Insira os parafusos de aperto manual nos
orifícios onde o acionador do bastidor de
boné estava inserido originalmente.
A seção móvel do acionador do bastidor
de boné é fixada.
6 Alinhe os orifícios do suporte do bastidor de
bordar com os pinos da placa de montagem do
bastidor do carro. Em seguida, fixe o suporte do
bastidor de bordar com os dois parafusos de
aperto manual.
1 Pinos existentes na placa de montagem do
bastidor do carro
2 Orifícios do suporte do bastidor de bordar
7 Fixe o suporte do bastidor com os dois
parafusos de aperto manual.
1 Use os parafusos de aperto manual fornecidos
com a máquina.
CUIDADO
●
Aperte firmemente os
parafusos de aperto manual.
14/15
