Brother PRCF5 User Manual page 59

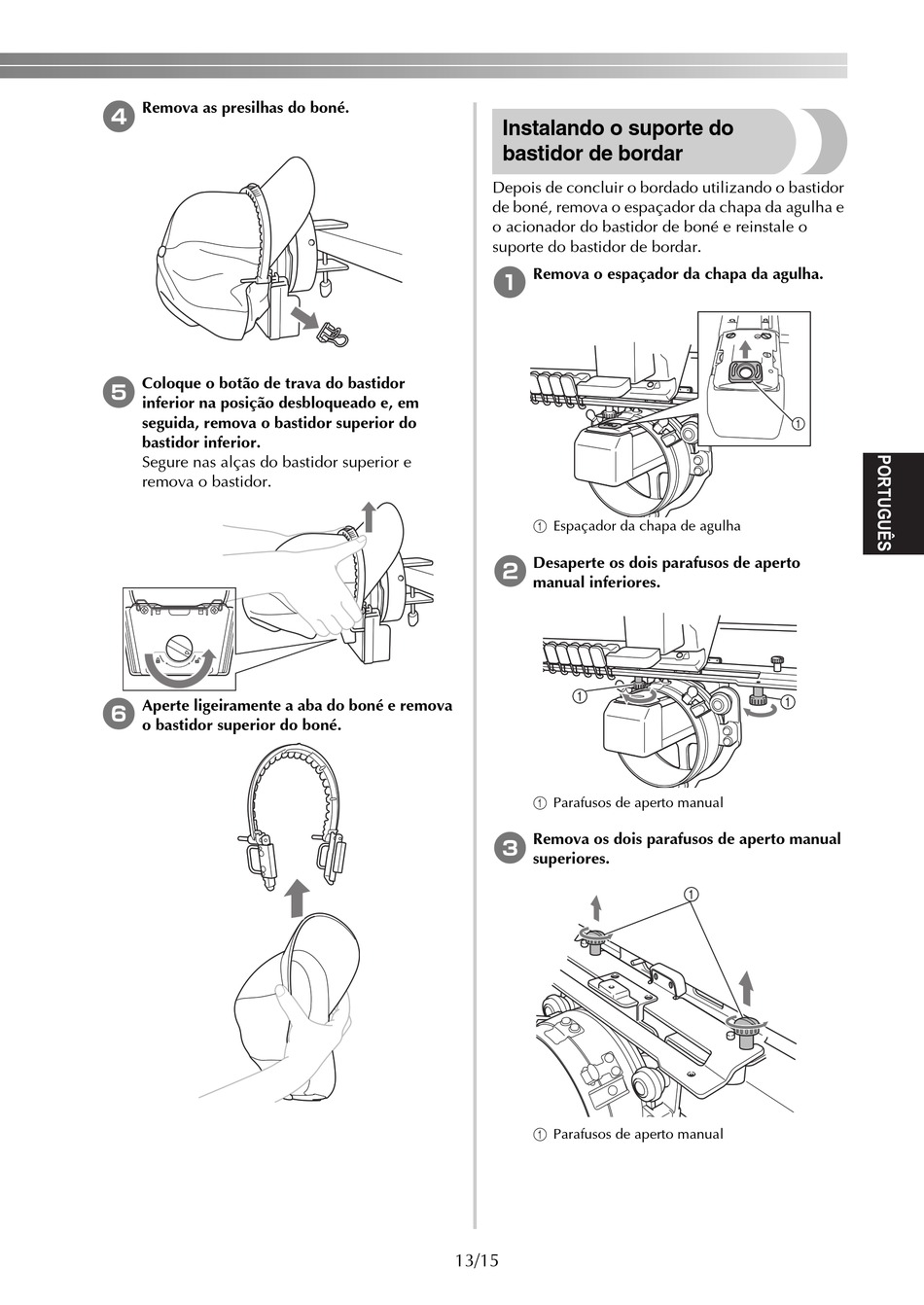

4 Remova as presilhas do boné.
5 Coloque o botão de trava do bastidor
inferior na posição desbloqueado e, em
seguida, remova o bastidor superior do
bastidor inferior.
Segure nas alças do bastidor superior e
remova o bastidor.
6 Aperte ligeiramente a aba do boné e remova
o bastidor superior do boné.
Instalando o suporte do
bastidor de bordar
Depois de concluir o bordado utilizando o bastidor
de boné, remova o espaçador da chapa da agulha e
o acionador do bastidor de boné e reinstale o
suporte do bastidor de bordar.
1 Remova o espaçador da chapa da agulha.
1 Espaçador da chapa de agulha
2 Desaperte os dois parafusos de aperto
manual inferiores.
1 Parafusos de aperto manual
3 Remova os dois parafusos de aperto manual
superiores.
1 Parafusos de aperto manual
13/15
