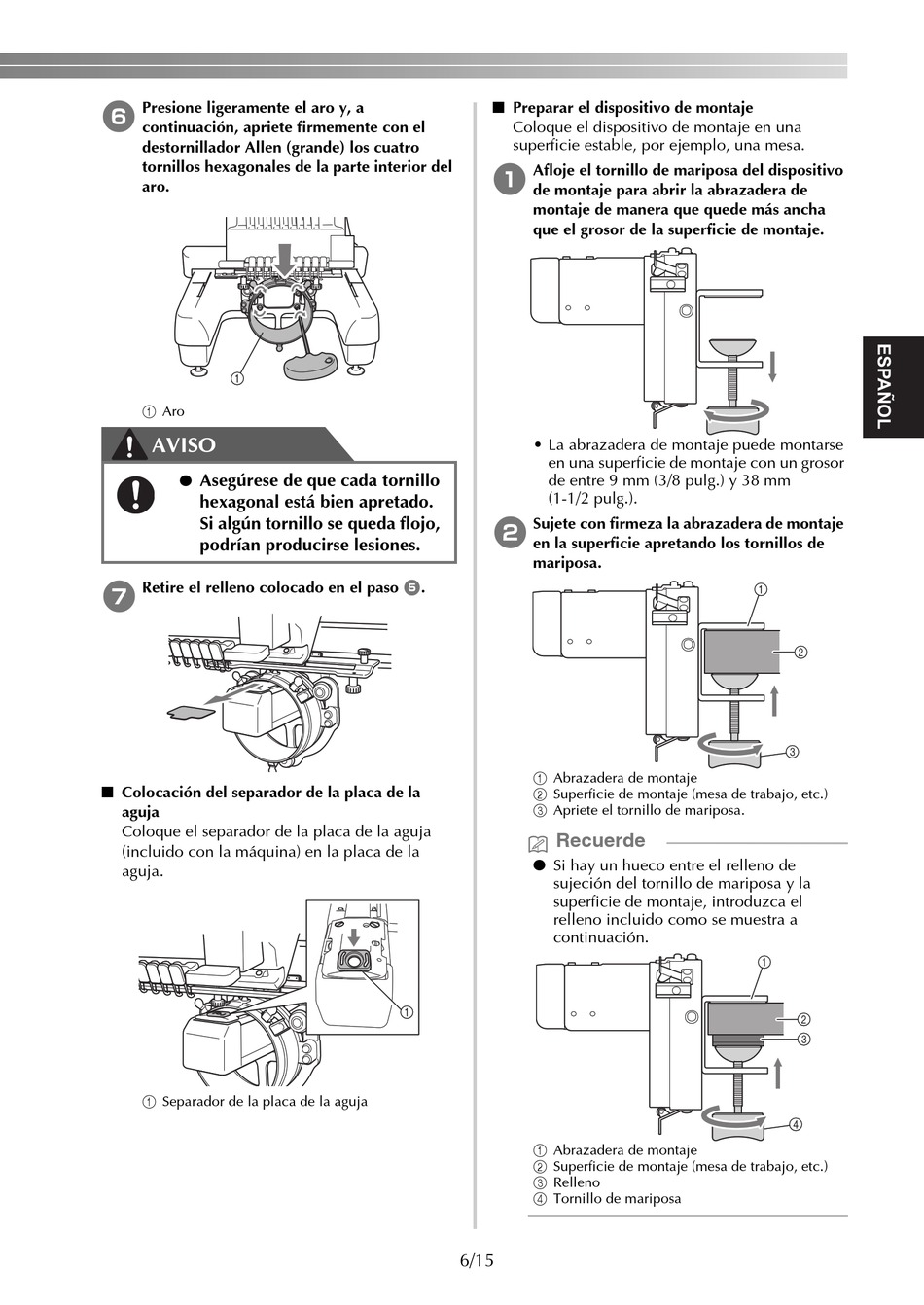

Brother PRCF5 User Manual page 37

6 Presione ligeramente el aro y, a
continuación, apriete firmemente con el
destornillador Allen (grande) los cuatro
tornillos hexagonales de la parte interior del
aro.
1 Aro
AVISO
●
Asegúrese de que cada tornillo
hexagonal está bien apretado.
Si algún tornillo se queda flojo,
podrían producirse lesiones.
7 Retire el relleno colocado en el paso
■ Colocación del separador de la placa de la
aguja
Coloque el separador de la placa de la aguja
(incluido con la máquina) en la placa de la
aguja.
1 Separador de la placa de la aguja
■ Preparar el dispositivo de montaje
Coloque el dispositivo de montaje en una
superficie estable, por ejemplo, una mesa.
1 Afloje el tornillo de mariposa del dispositivo
de montaje para abrir la abrazadera de
montaje de manera que quede más ancha
que el grosor de la superficie de montaje.
• La abrazadera de montaje puede montarse
en una superficie de montaje con un grosor
de entre 9 mm (3/8 pulg.) y 38 mm
(1-1/2 pulg.).
2 Sujete con firmeza la abrazadera de montaje
en la superficie apretando los tornillos de
mariposa.
5
.
1 Abrazadera de montaje
2 Superficie de montaje (mesa de trabajo, etc.)
3 Apriete el tornillo de mariposa.
Recuerde
● Si hay un hueco entre el relleno de
sujeción del tornillo de mariposa y la
superficie de montaje, introduzca el
relleno incluido como se muestra a
continuación.
1 Abrazadera de montaje
2 Superficie de montaje (mesa de trabajo, etc.)
3 Relleno
4 Tornillo de mariposa
6/15
