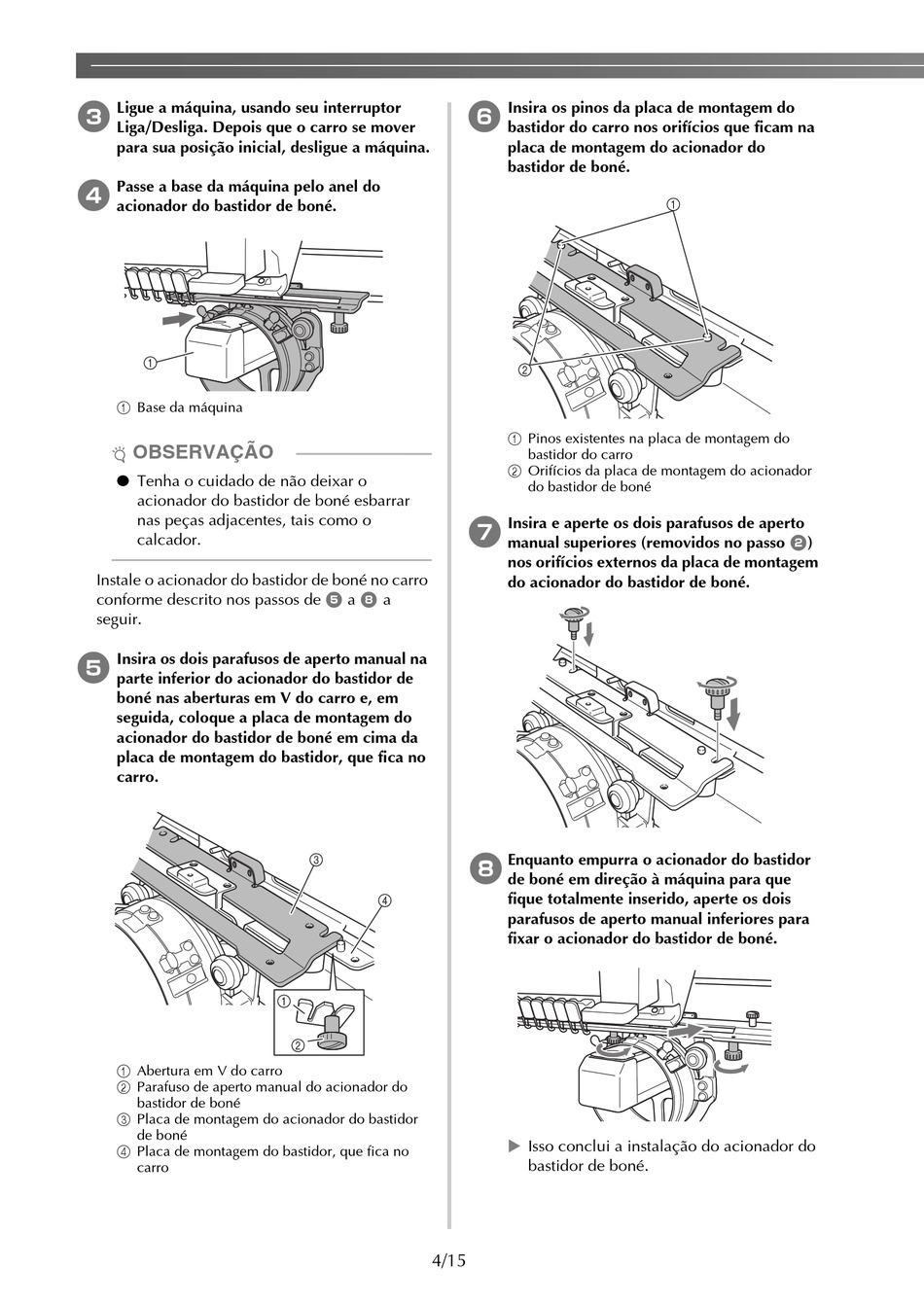

3 Ligue a máquina, usando seu interruptor
Liga/Desliga. Depois que o carro se mover
para sua posição inicial, desligue a máquina.
4 Passe a base da máquina pelo anel do
acionador do bastidor de boné.
1 Base da máquina
OBSERVAÇÃO
● Tenha o cuidado de não deixar o
acionador do bastidor de boné esbarrar
nas peças adjacentes, tais como o
calcador.
Instale o acionador do bastidor de boné no carro
conforme descrito nos passos de
seguir.
5 Insira os dois parafusos de aperto manual na
parte inferior do acionador do bastidor de
boné nas aberturas em V do carro e, em
seguida, coloque a placa de montagem do
acionador do bastidor de boné em cima da
placa de montagem do bastidor, que fica no
carro.
1 Abertura em V do carro
2 Parafuso de aperto manual do acionador do
bastidor de boné
3 Placa de montagem do acionador do bastidor
de boné
4 Placa de montagem do bastidor, que fica no
carro
6
7
5 8
a a
8
4/15
Insira os pinos da placa de montagem do
bastidor do carro nos orifícios que ficam na
placa de montagem do acionador do
bastidor de boné.
1 Pinos existentes na placa de montagem do
bastidor do carro
2 Orifícios da placa de montagem do acionador
do bastidor de boné
Insira e aperte os dois parafusos de aperto
manual superiores (removidos no passo
nos orifícios externos da placa de montagem
do acionador do bastidor de boné.
Enquanto empurra o acionador do bastidor
de boné em direção à máquina para que
fique totalmente inserido, aperte os dois
parafusos de aperto manual inferiores para
fixar o acionador do bastidor de boné.
Isso conclui a instalação do acionador do
bastidor de boné.
