Brother PRCF5 User Manual page 54

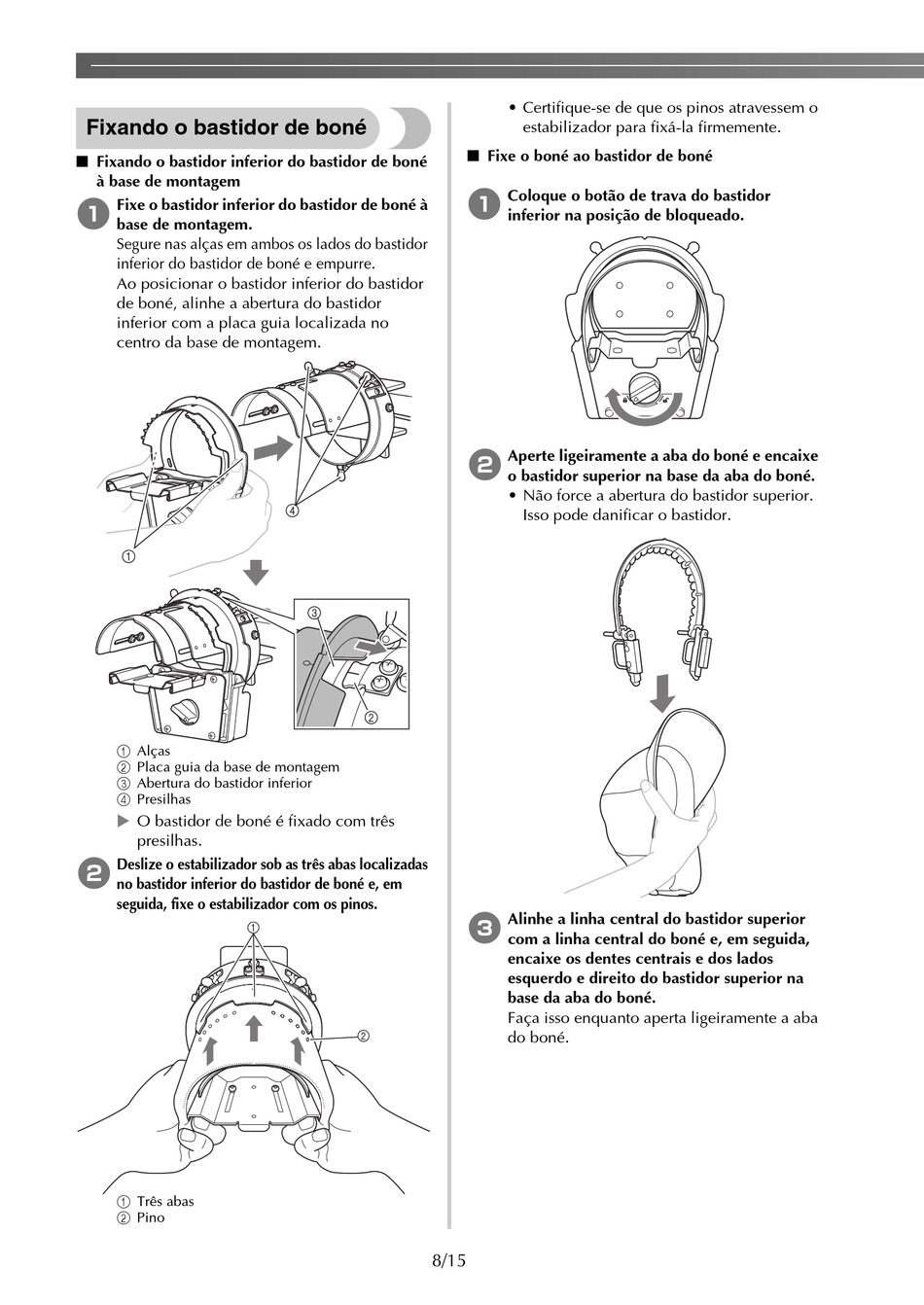

Fixando o bastidor de boné
■ Fixando o bastidor inferior do bastidor de boné
à base de montagem
1 Fixe o bastidor inferior do bastidor de boné à
base de montagem.
Segure nas alças em ambos os lados do bastidor
inferior do bastidor de boné e empurre.
Ao posicionar o bastidor inferior do bastidor
de boné, alinhe a abertura do bastidor
inferior com a placa guia localizada no
centro da base de montagem.
1 Alças
2 Placa guia da base de montagem
3 Abertura do bastidor inferior
4 Presilhas
O bastidor de boné é fixado com três
presilhas.
2 Deslize o estabilizador sob as três abas localizadas
no bastidor inferior do bastidor de boné e, em
seguida, fixe o estabilizador com os pinos.
1 Três abas
2 Pino
• Certifique-se de que os pinos atravessem o
estabilizador para fixá-la firmemente.
■ Fixe o boné ao bastidor de boné
1 Coloque o botão de trava do bastidor
inferior na posição de bloqueado.
2 Aperte ligeiramente a aba do boné e encaixe
o bastidor superior na base da aba do boné.
• Não force a abertura do bastidor superior.
Isso pode danificar o bastidor.
3 Alinhe a linha central do bastidor superior
com a linha central do boné e, em seguida,
encaixe os dentes centrais e dos lados
esquerdo e direito do bastidor superior na
base da aba do boné.
Faça isso enquanto aperta ligeiramente a aba
do boné.
8/15
