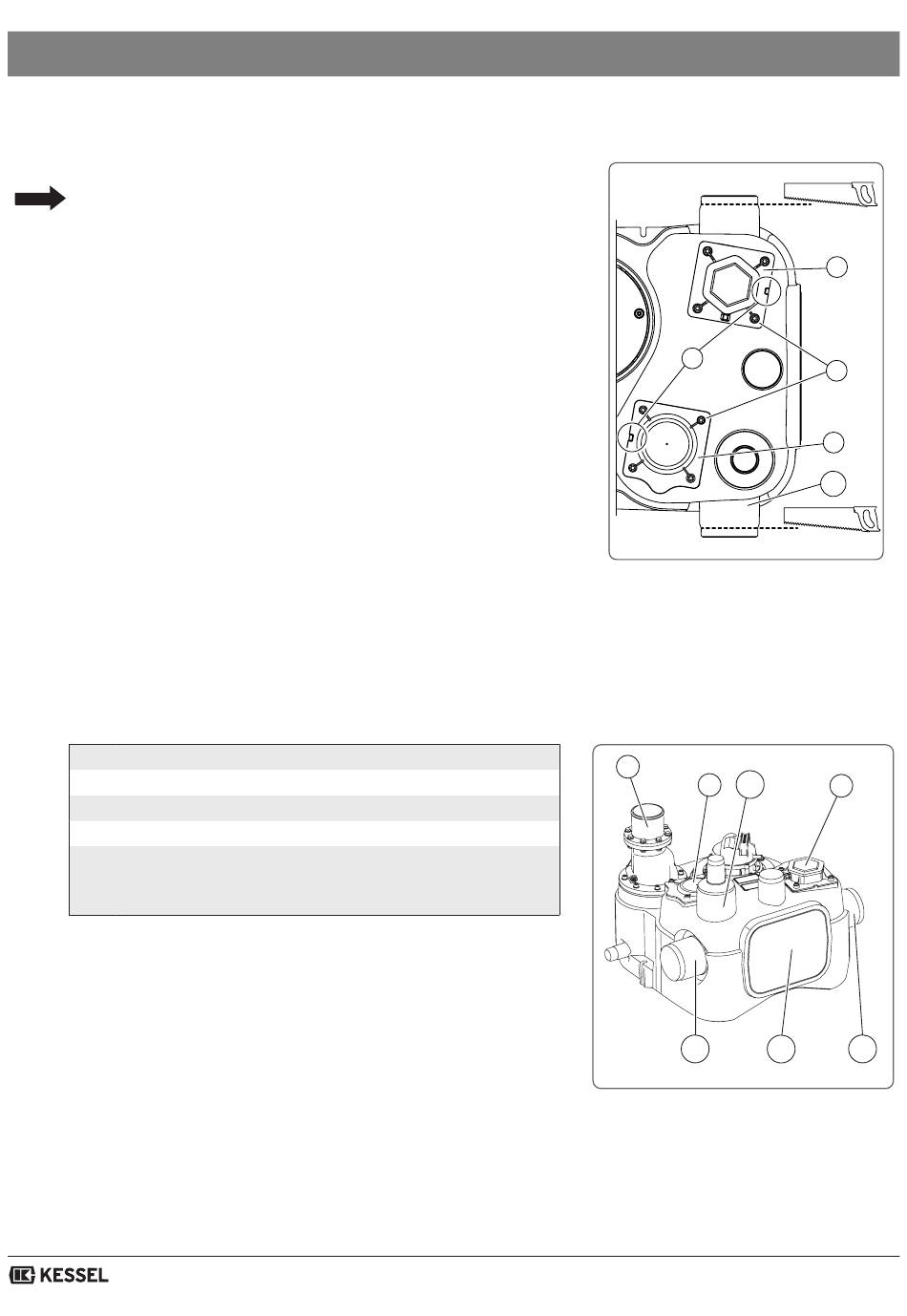

3.3 Montaż dopływu i odpływu
Przygotowanie
Niebezpieczeństwo zakłóceń funkcji przez zbierające się na
czujniku poziomu zawiesiny i/lub ciała stałe.
Jeżeli dopływ ma być podłączony do króćca <26B > lub<26C>,
należy dany króciec skrócić w odpowiednim miejscu.
Jeżeli dopływ na zbiorniku urządzenia ma się znajdować w pozycji
<26C>, należy zamienić czujnik poziomu <27> z pokrywą dostępu
otworu konserwacyjnego <30>. W tym celu należy postąpić w
sposób opisany poniżej.
• Wykręcić 4 śruby mocujące <1> i odpowiednio przemontować
obydwa podzespoły. Ustawić przy tym zabezpieczenie przed
skręcaniem <2> w odpowiedniej pozycji.
Dopływ można montować w różnych pozycjach zbiornika urządzenia:
24 DN 80
26A DN 50 lub DN 100
26B DN 100
26C DN 100
26D Miejsce na otwory maks. DN 100. Upewnić się,
spiętrzające się ścieki nie przedostają się do przewodu
doprowadzającego.
Montaż dopływu
• W razie potrzeby przemontować czujnik poziomu.
Zamontować dopływ na zbiorniku urządzenia.
Montaż wyjściowa
• Podłączyć przewód tłoczny w przyłączu <24>.
Montaż
162 / 180
2
Rys. [127]
24
30 26A
26C
26D
Rys. [128]
27
1
30
26C
27
26B
