3.3

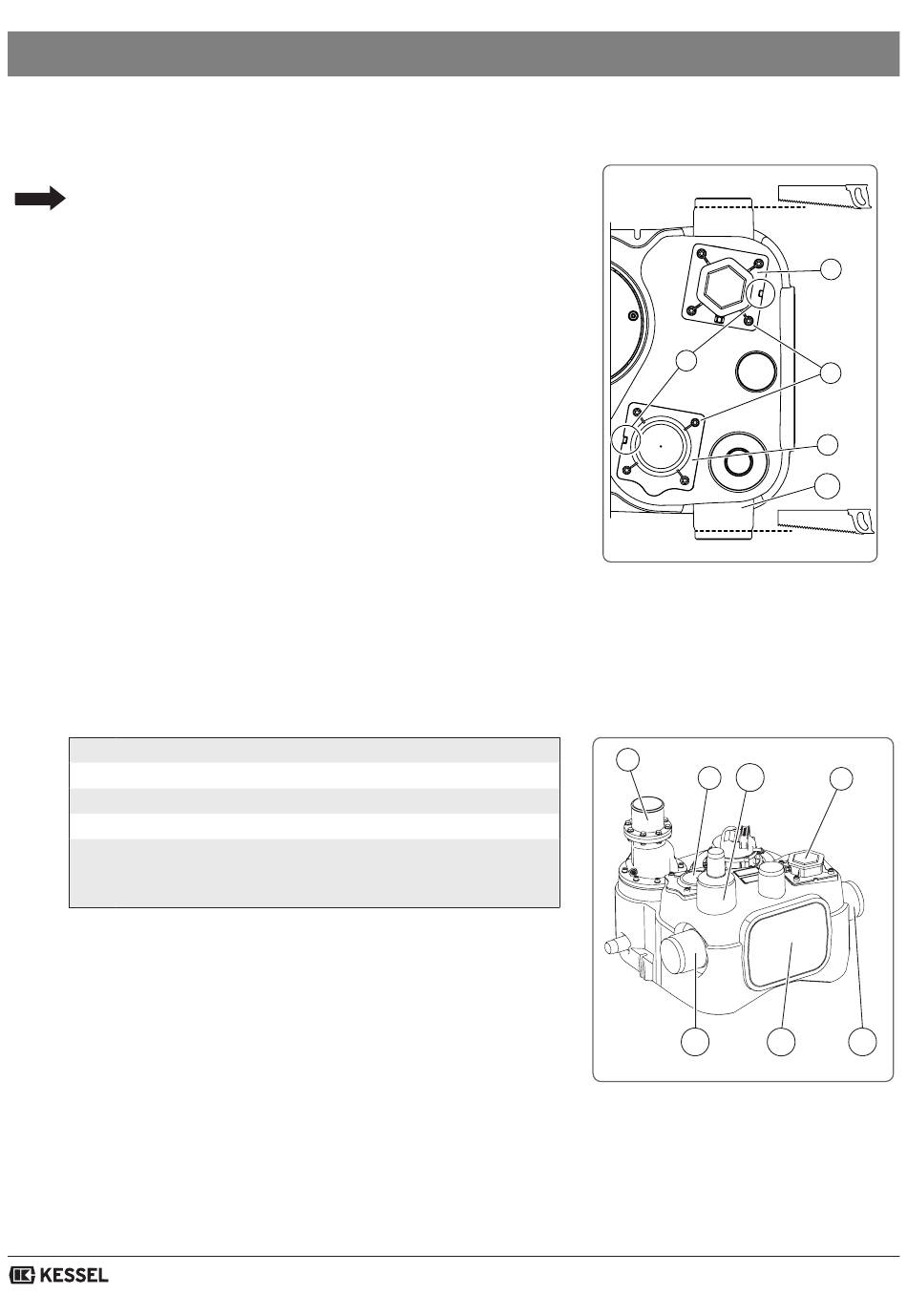

Montaggio di entrata e uscita

Preparazione
Pericolo di disturbi di funzionamento a causa di sostanze in
sospensione o solide depositate sul sensore di livello.
Se l'entrata dovrà avvenire dal bocchettone <26B> o <26C>, il
rispettivo bocchettone dovrà essere segato sul bordo di taglio
appropriato.
Qualora l'entrata nel contenitore dell'impianto debba avvenire
tramite la posizione <26C>, il sensore di livello <27> deve
essere scambiato con il coperchio di accesso dell'apertura di
manutenzione <30>. A tale fine procede come descritto di seguito
Svitare le 4 viti di fissaggio <1> e spostare entrambi i gruppi
costruttivi. Collocare la protezione anti-torsione <2> in posizione
corretta
L'entrata può essere montata in diverse posizioni sul contenitore dell'impianto:
24
DN 80
26A
DN 50 o DN 100
26B
DN 100
26C
DN 100
26D
Superficie perforabile, max DN 100. Accertare che le
acque di scarico stagnanti non giungano nel condotto di
alimentazione
Montaggio dell'entrata
Spostare eventualmente il sensore di livello
Montare l'entrata sul contenitore dell'impianto
Montaggio dell'uscita
Collegare il condotto di mandata al collegamento <24>
Montaggio
102 / 180
2
Ill. [79]
24
26A
30
26C
26D
Ill. [80]
27
1
30
26C
27
26B
2019/12
