Pericolo a causa del dimensionamento errato dei condotti di collegamento. La stazione di sollevamento è
destinata esclusivamente al funzionamento con i condotti di collegamento in dotazione (o analoghi). In caso di
dubbio contattare il produttore / fornitore.
• Applicare i capicorda (lunghezza di 8 mm) alle estremità dei cavi.
• Posare il cavo di collegamento in modo sicuro dal contenitore dell'impianto al quadro elettrico (ad esempio
tubo vuoto, canale per cavi).

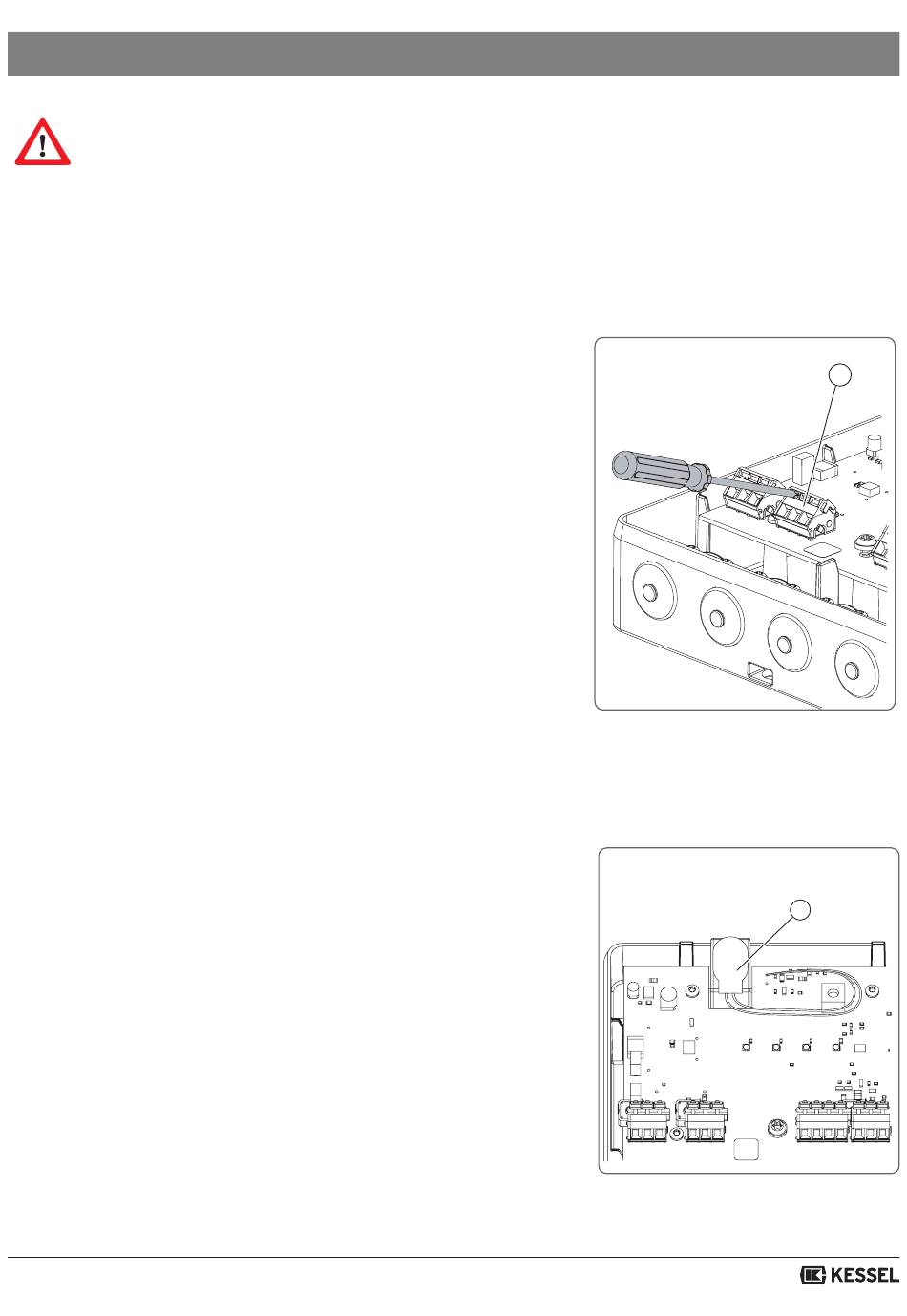

• Fissare il cavo di collegamento alla morsettiera nel rispetto dello
schema di collegamento (pagina successiva). A tale fine, tenere
premuto il rispettivo morsetto per cavo <3> contro la forza della
molla con un cacciavite adatto, fino a che l'estremità del cavo è
innestata.
• Fissare gli scarichi della trazione per tutti i cavi di collegamento
(momento di serraggio di 0,5 N m).
• Connettere il connettore della batteria alla batteria.
• Applicare il coperchio dell'alloggiamento e fissarlo,
momento di serraggio di 1,2 N m.
• Posare il cavo della batteria (32) in modo che i LED
non siano coperti o incastrati.
2019/12
Montaggio
105 / 180
3
Ill. [84]
32
Ill. [85]
