Gevaar door aansluitleidingen in de verkeerde maat De opvoerinstallatie voor vuilwater is uitsluitend voor de
werking met de meegeleverde aansluitleidingen (of gelijkwaardige) bedoeld. In geval van twijfel contact met de
fabrikant/leverancier opnemen.

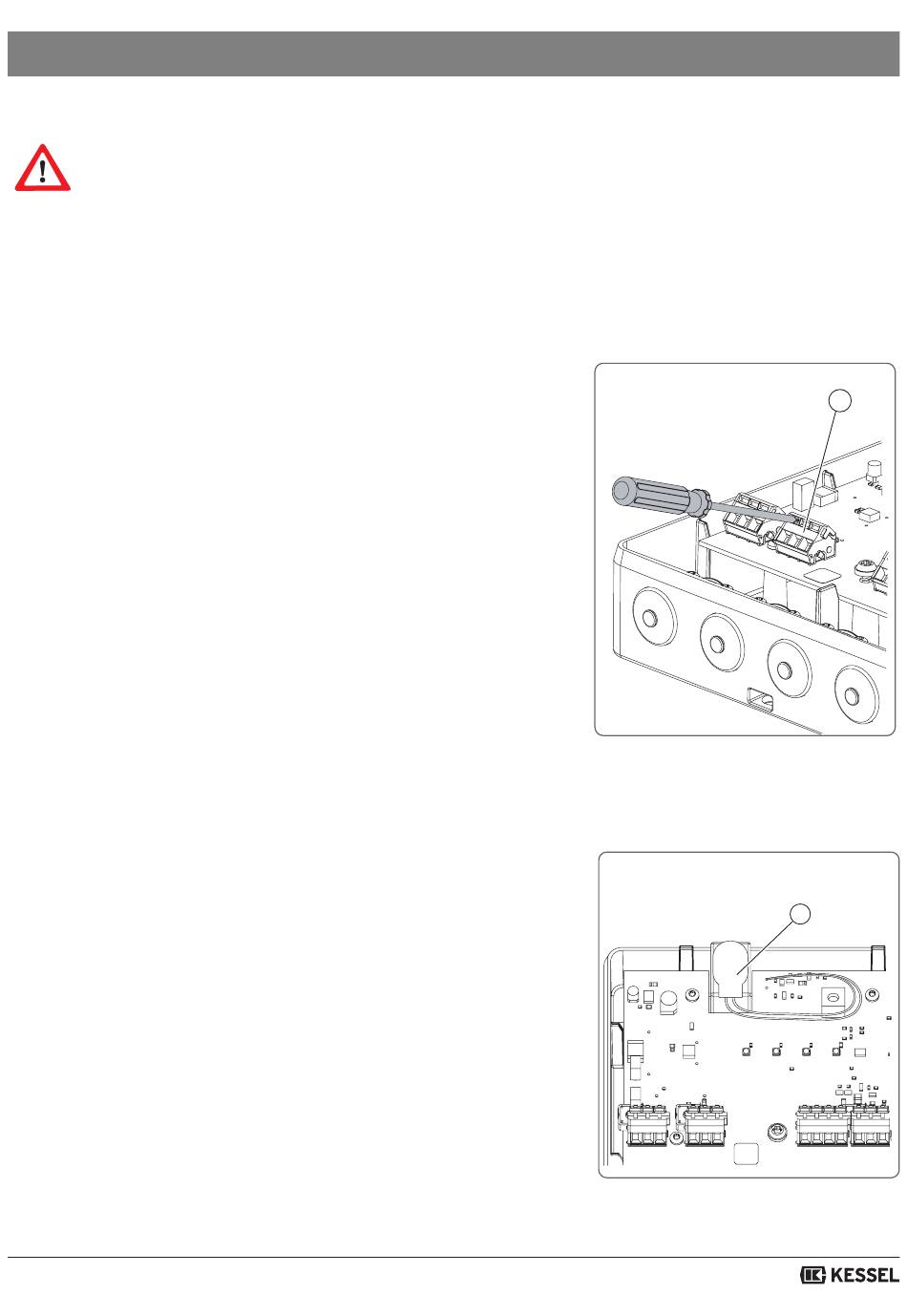

• Adereindhulzen (lengte 8 mm) op de kabeluiteinden aanbrengen
• De aansluitkabels correct van de systeemtank naar het schakelapparaat aanleggen (bijv. in lege buis,
kabelgoot)
• De aansluitkabels conform het aansluitschema (volgende pagina)
op de klemstrips aansluiten. Daarvoor de betreffende kabelklem
met een geschikte schroevendraaier <3> tegen de veerdruk in
omlaag gedrukt houden tot het kabeluiteinde is ingestoken
• Trekontlastingen voor alle aansluitkabels aanbrengen (aanhaalmoment
0,5 Nm)
• Batterijstekker op de batterij aansluiten
• Deksel weer op de behuizing plaatsen en vastzetten,
aanhaalmoment 1,2 Nm
• De kabels van de batterij (32) zo verleggen, dat de LED's
niet afgedekt of ingeklemd worden.
2019/12
Montage
135 / 180
3
Ill. [108]
32
Ill. [109]
