3.6

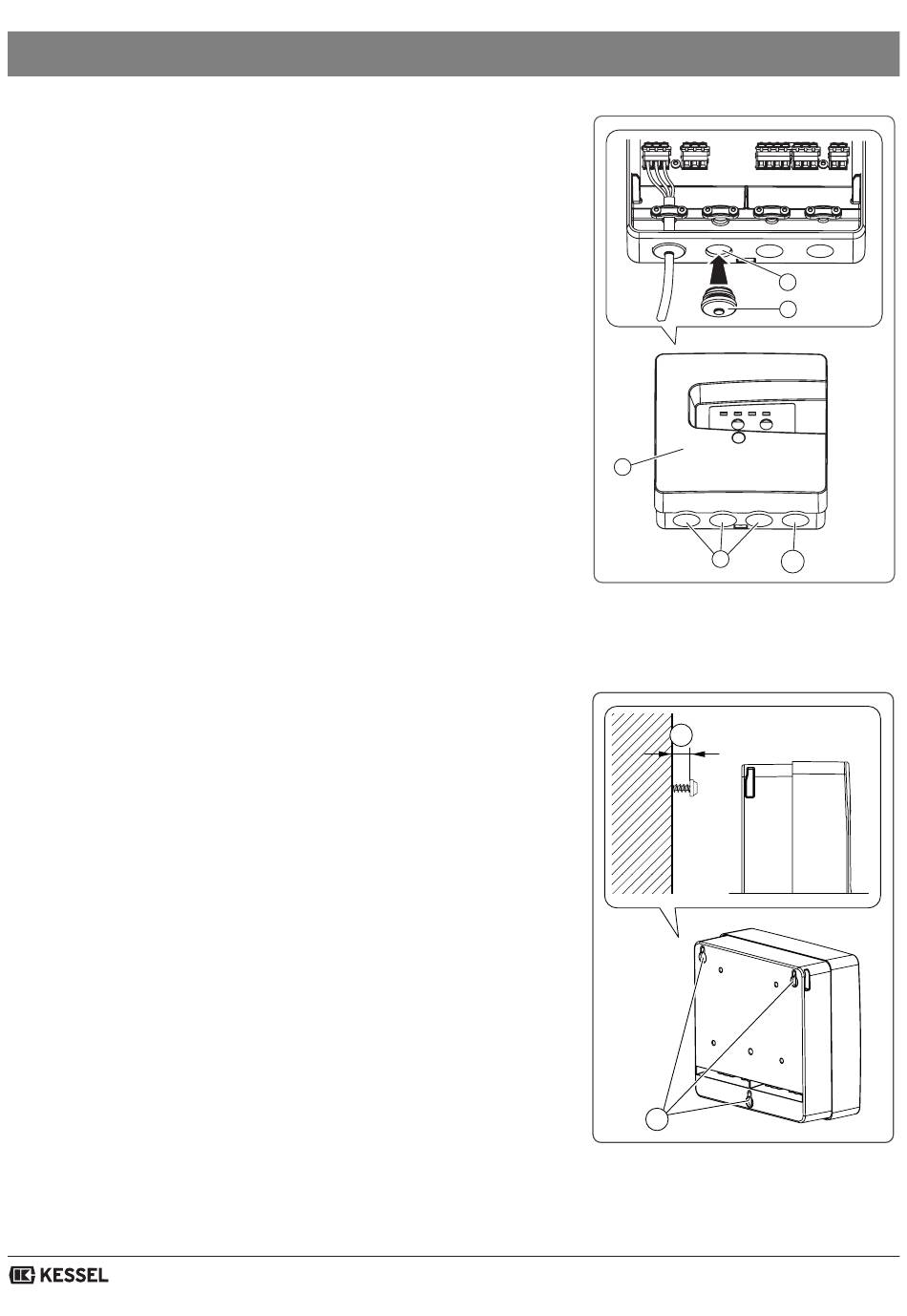

Besturingskast monteren

• Montagepositie kiezen, daarbij moet het onderstaande
gegarandeerd zijn:
– in de onmiddellijke nabijheid is een geaard stopcontact
aanwezig.
– De aansluitkabel van de afvalwaterpomp en vlotterschakelaar
kunnen volgens voorschrift geïnstalleerd en naar het
schakelapparaat geleid worden.
– Het schakelapparaat moet veilig en correct worden bevestigd.
• Deksel van behuizing losschroeven <5>
• Kabeldoorvoeren <1> met geschikt gereedschap uitbreken
• Indien voor deze installatie de aansluiting van een extern
potentiaalvrij contact (extern alarmsignaal) is voorbereid, ook deze
kabeldoorvoer <1B> uitbreken
• Rubber kabeldoorvoeren <2> in de openingen <1> drukken
• Alle drie bevestigingsbouten monteren (boorsjabloon wordt
meegeleverd). Daarbij moet worden gegarandeerd, dat de
afstand <4> tussen de boutkoppen en het bevestigingsvlak ca. 3
tot 4 mm bedraagt
• Het schakelapparaat aan de drie bevestigingsbouten hangen en
iets omlaag duwen
Montage
134 / 180
1
2
5
1
1B
Ill. [106]
4
32
Ill. [107]
2019/12
