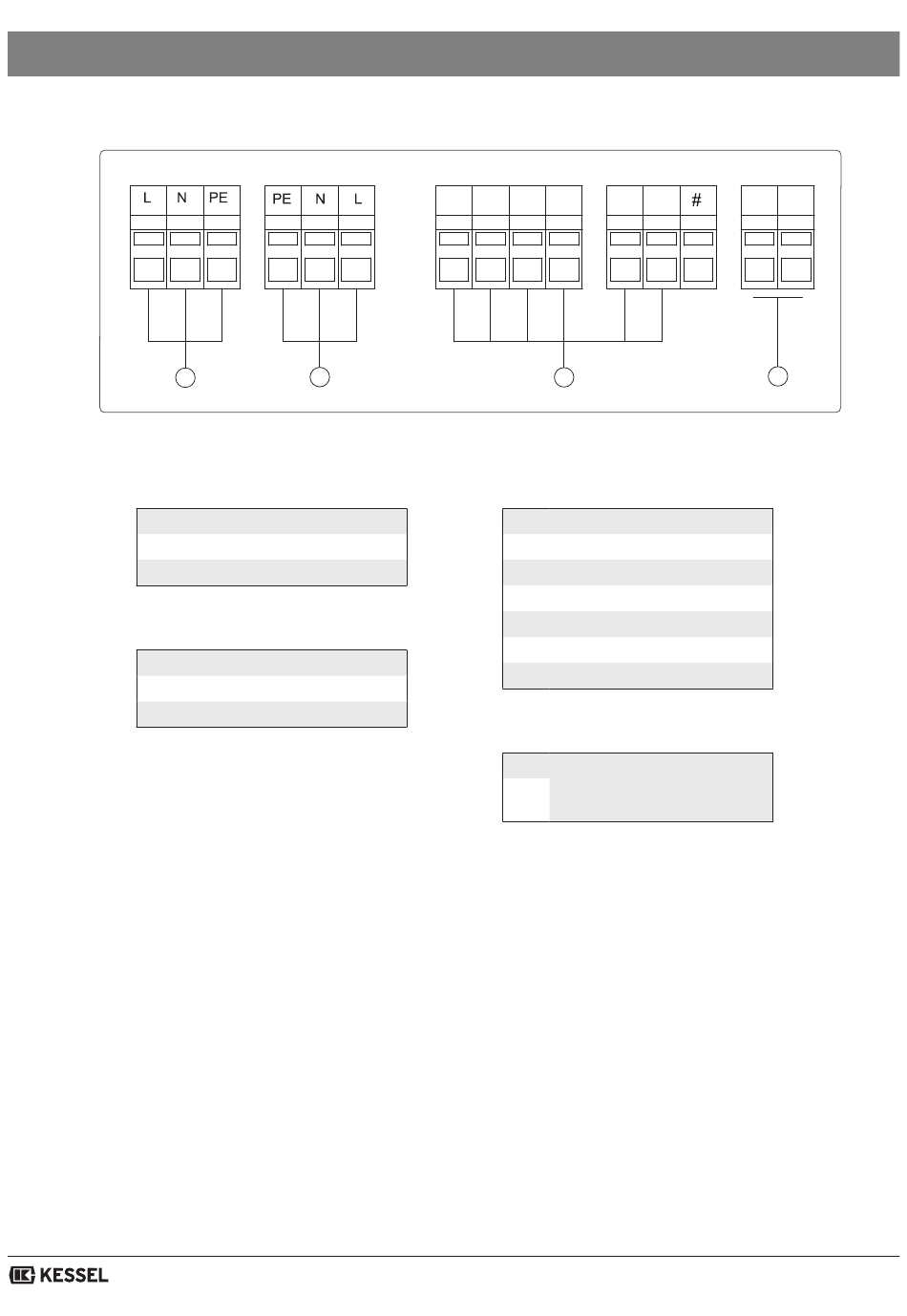

• Schéma de connexions
A B
1 Raccordement au réseau
A
B
C
2 Pompe d'assainissement
D
E
F
3.7 Raccord du contact sans potentiel
Il est possible de raccorder un contact sans potentiel au gestionnaire, disponible dans les KESSEL accessoires (réf. 80074).
• Pour ce faire, raccorder d'abord le gestionnaire au secteur, puis appuyer pendant 5 secondes simultanément sur la
touche d'alarme <6> et la touche de la pompe <8>
• Le gestionnaire émet 2 bips de courte durée qui confirment qu'il est possible de raccorder le contact sans potentiel.
• Raccorder le contact sans potentiel suivant le schéma des connexions de la Fig. [14] à O P.
3.8 Raccord du report d'alarme
• pour réactiver le raccordement du report d'alarme, appuyer pendant 5 secondes simultanément sur la touche
d'alarme <6> et la touche de la pompe <8>
• le gestionnaire émet 3 bips de courte durée qui confirment qu'il est possible de raccorder le report d'alarme
C D E F
1 2
Brun
Bleu
Vert/jaune
Vert/jaune
Bleu
Brun
Montage
- -
I1 I2
G H J
K
3
Ill. [62]
3 Interrupteur à flotteur
G Jaune
H Blanc
J Rose
K Brun
L Gris
M Vert
N
libre
4 Alarme
O Raccord pour le report
d'alarme / contact sans
P
potentiel externe
