3.3

Zulauf- und Auslauf montieren

Vorbereitung
Gefahr von Funktionsstörungen durch sich am Niveaugeber
ablagernde Schweb- und/oder Feststoffe.
Soll der Zulauf an den Stutzen <26B > oder <26C> erfolgen,
ist der jeweilige Stutzen an der angebrachten Schnittkante
abzusägen.
Soll der Zulauf am Anlagenbehälter über die Positionen <26C>
erfolgen, ist der Niveaugeber <27> mit dem Zugangsdeckel der
Wartungsöffnung <30> auszutauschen. Hierzu wie nachstehend
beschrieben verfahren
• Jeweils die 4 Befestigungsschrauben <1> herausdrehen und
die beiden Baugruppen entsprechend ummontieren. Dabei
Verdrehsicherung <2> lagerichtig positionieren
24 DN 80
26A DN 50 oder DN 100
26B DN 100
26C DN 100
26D Anbohrfläche, maximal DN 100. Sicherstellen, dass
rückstauendes Abwasser nicht in die Zulaufleitung gelangt
Der Zulauf kann an verschiedenen Positionen des Anlagenbehälters
montiert werden:
Zulauf montieren
• Gegebenenfalls Niveaugeber ummontieren
• Zulauf am Anlagenbehälter montieren
Auslauf montieren
• Druckleitung am Anschluss <24> anschließen
Montage
12 / 180
2

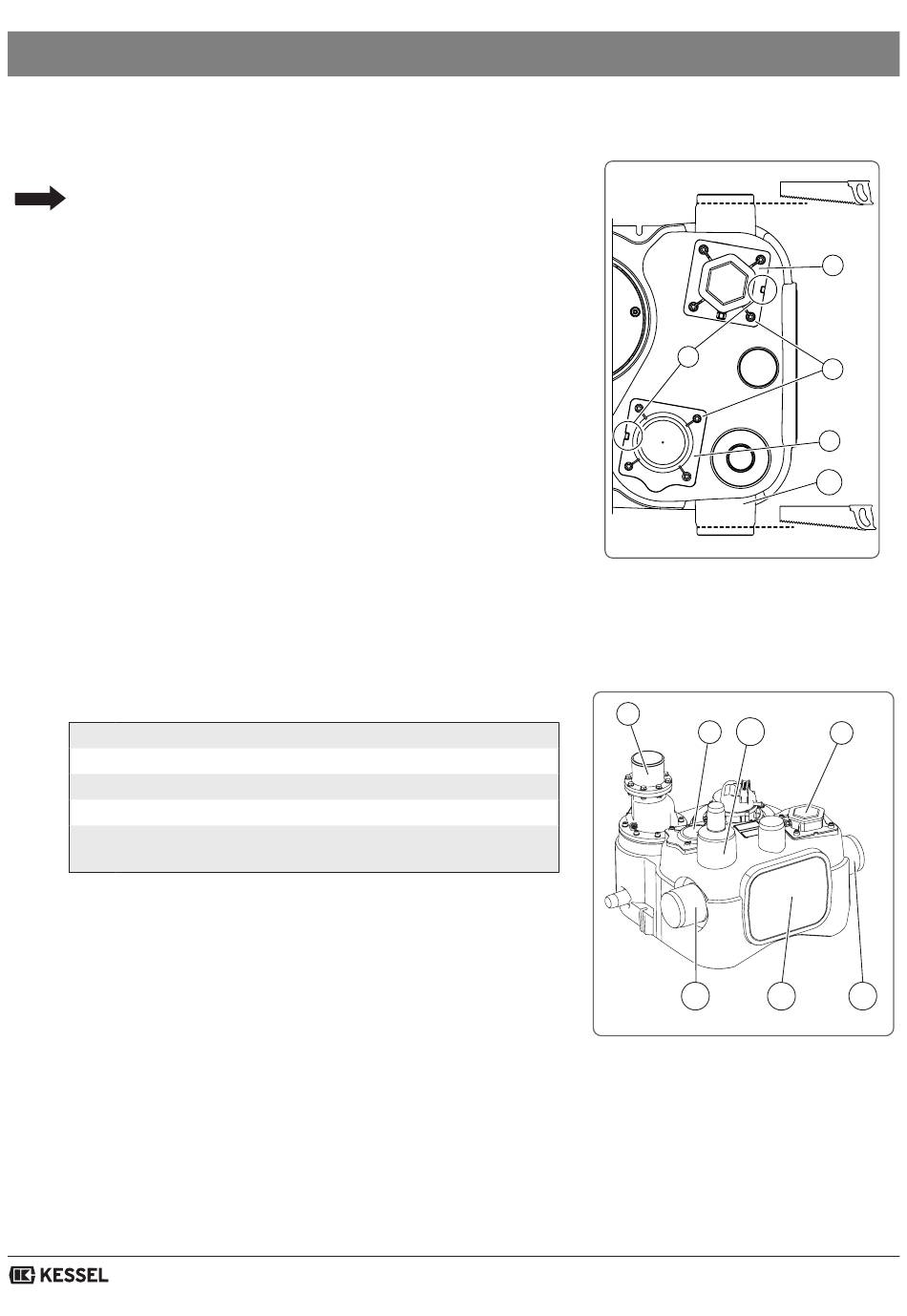

Abb. [7]
24
26A
30
26C 26D
Abb. [8]
27
1
30
26C
27
26B
