78 一般的な安全上の注意事項
79 UL 認証に関する注意事項
80 正しいご使用方法
81 動作・ステータス表示
82 取付
8022198 | SICK
Subject to change without notice
コミッショニング前に取扱説明書をよくお読みください。
■
■
本製品の接続・取付・コンフィグレーションは、訓練を受けた技術者が
行ってください。
■
NO
2006/42/EG
本製品は、EU の機械指令を満たす人体保護用の安全コンポーネントで
SAFETY
はありません。
■
コミッショニング前に、湿気や汚れから機器を保護してください。
本取扱説明書には、 センサのライフサイクル中に必要となる情報が記載されて
■
います。
UL Environmental Rating: Enclosure type 1
RAY10 とはリフレクタ形光電センサ (以下センサと呼ぶ) で、物体、動物または人
物などを光学技術により非接触で検知するための装置です。機能させるにはリフ
レクタが必要です。製品を用途以外の目的で使用したり改造したりした場合は、
SICK AG に対する一切の保証請求権が無効になります。
2 1
3

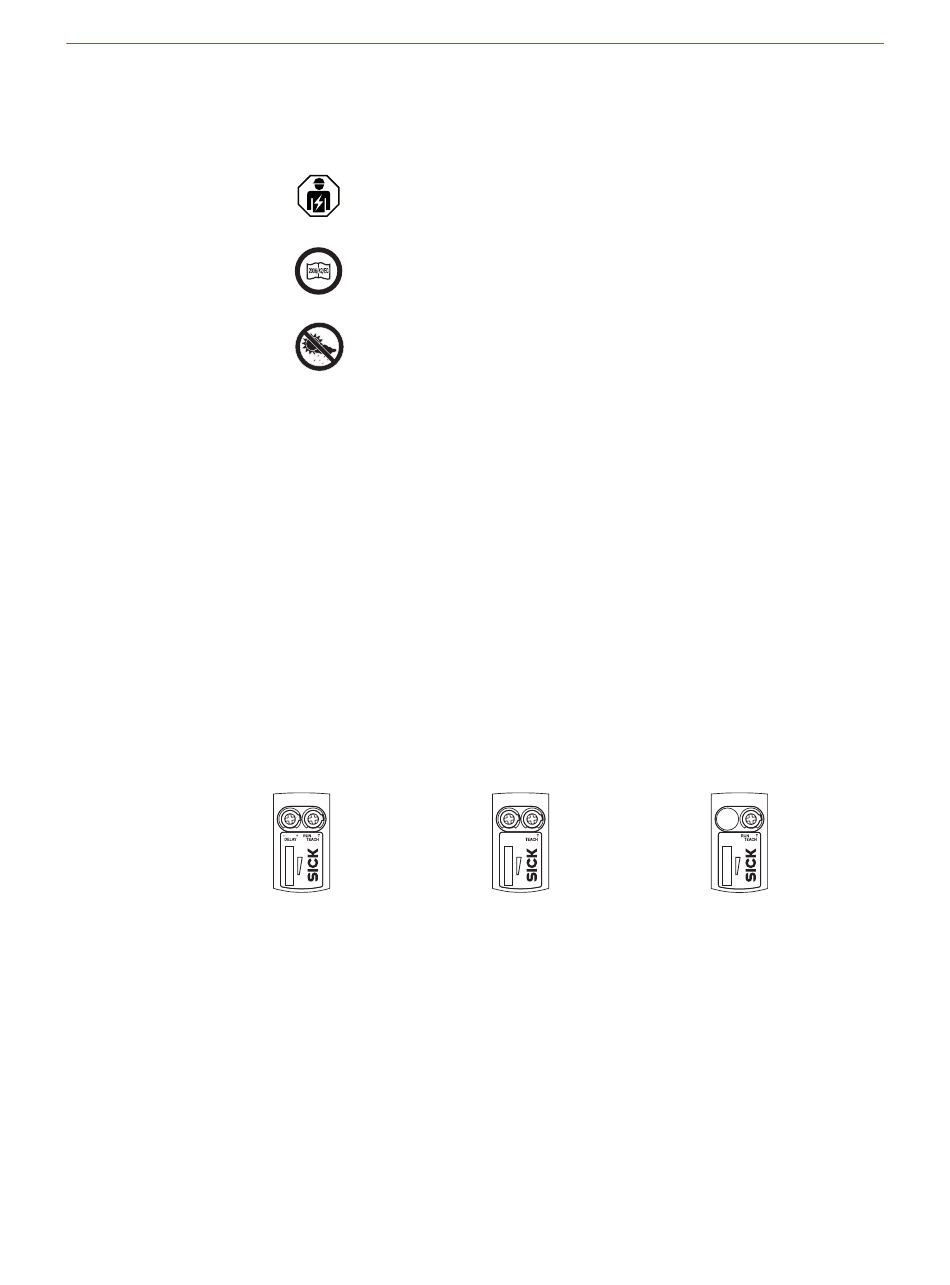

図 78: RAY10-xxxxBM/
RAY10-xxxxBN
黄色のポテンショメータ / LED インジケータ: 受光した光軸の状態
1
緑色のポテンショメータ / LED インジケータ: 供給電圧 有効
2
BluePilot: ティーチインプロセスの信号強度インジケータ / 実行モードでの
3
AutoAdapt インジケータ
センサとリフレクタを適切な取付ブラケットに取付けます (SICK 付属品カタログ
を参照)。センサとリフレクタの位置を互いに合わせます。
センサの締付トルクの最大許容値 0.65 Nm を遵守してください。
一般的な安全上の注意事項
2 1
DO LO RUN
3
図 79: RAY10-xxxxBP
78
2 1
3
図 80: RAY10-xxxxBL
