MESSA IN SERVIZIO
74
INDICAZIONE
Il fascio di luce deve essere posizionato parallelamente al nastro trasportatore.
È importante fare attenzione affinché il fascio di luce sia posizionato direttamente sopra il
nastro trasportatore, perché altrimenti non possono essere riconosciuti gli oggetti piccoli.
4
Suggerimento:
1 per la regolazione di precisione del fascio di luce piegare doppio un foglio A4 bianco.
Il fascio di luce deve essere visibile regolarmente per tutta la lunghezza sulla carta
bianca da entrambi i bordi del nastro trasportatore. Il nastro trasportatore non deve
trovarsi nel fascio di luce. Il fascio di luce deve essere orientato senza interruzioni
parallelamente al nastro trasportatore. Considerare che la regolazione del fascio di
luce può variare in modo minimo se le viti sono tirate sul supporto.

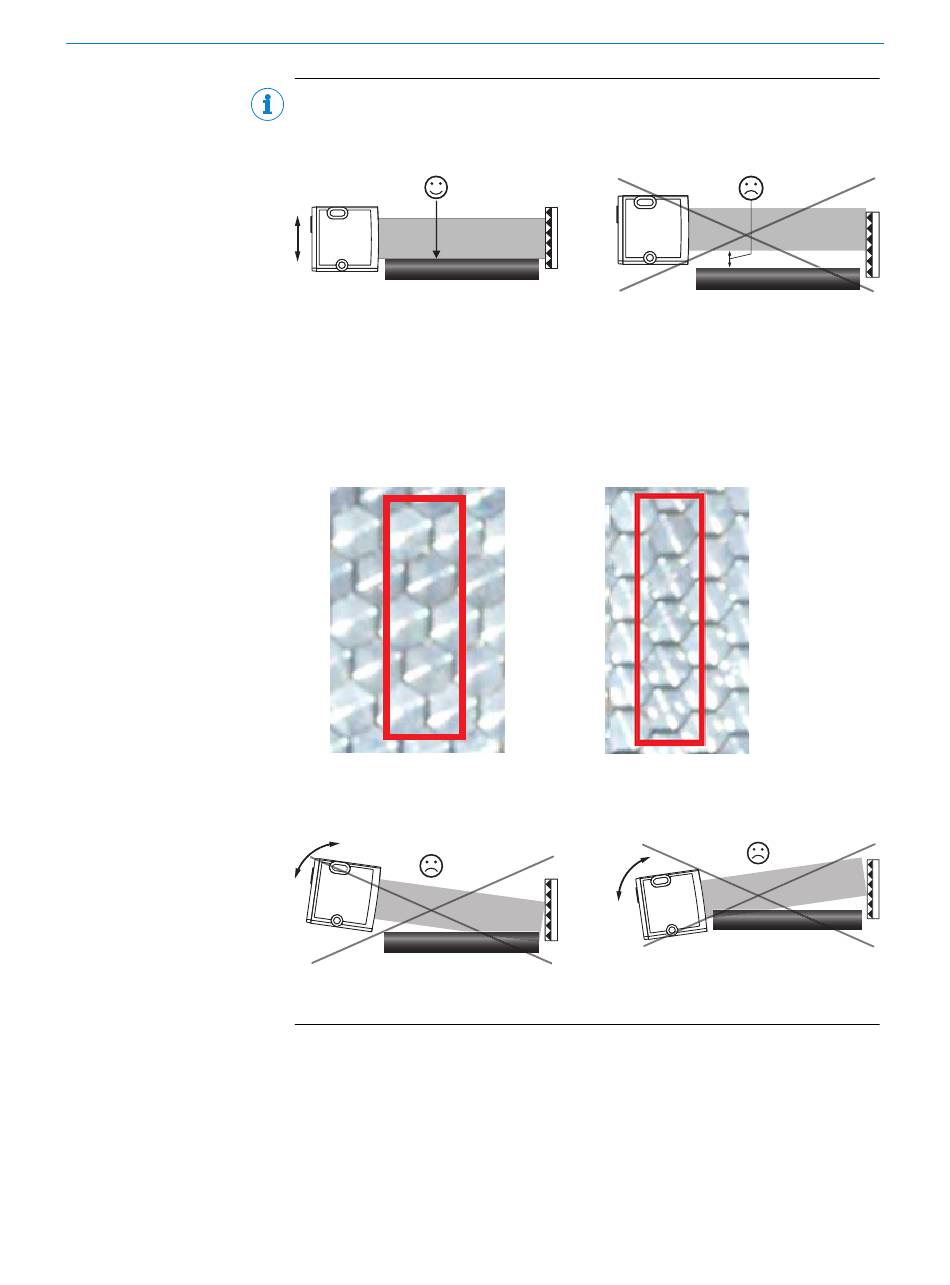

2 Tenere in considerazione la struttura tripla del riflettore:
corretto:
3 Controllo della regolazione: attivare il nastro trasportatore. Nel "ciclo vuoto" (il nastro
trasportatore si muove senza merce caricata) il sensore non deve commutare. Atti‐
vare il nastro trasportatore. Posizionare la merce in successione sui bordi e al centro
del nastro trasportatore per verificare il riconoscimento affidabile in tre punti.
4
Non c'è alcuna risposta alla visualizzazione ampiezza del segnale in caso di installazione
corretta parallela vicino al fondo del nastro trasportatore.
2 Distanza di lavoro
Regolare la distanza tra il sensore e il riflettore in base al diagramma corrispondente
figura 51, pagina 75.
4
errato:
4
