INBETRIEBNAHME
26

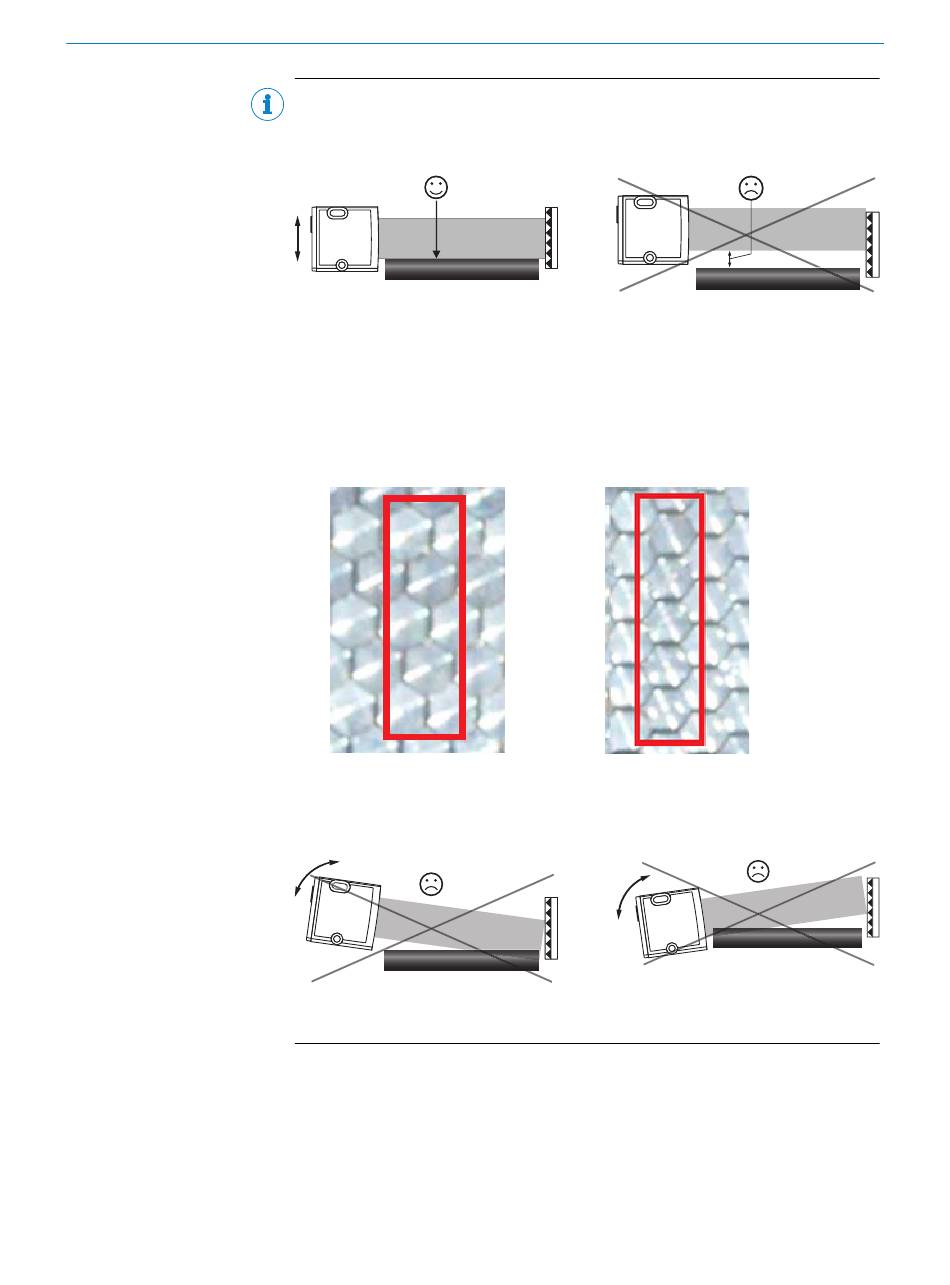

HINWEIS
Das Lichtband muss parallel zum Förderband positioniert werden.
Es ist wichtig, darauf zu achten, dass das Lichtband direkt über dem Förderband positio‐
niert wird, da sonst kleine Gegenstände nicht erkannt werden können.
4
Tipp:
1 Feinjustage des Lichtbands: Falten Sie ein weißes A4-Blatt zweimal. Das Lichtband
muss an beiden Kanten des Förderbandes in seiner gesamten Höhe gleichmäßig auf
dem weißen Papier sichtbar sein. Das Förderband darf sich nicht im Lichtband befin‐
den. Das Lichtband muss parallel und lückenlos über dem Förderband ausgerichtet
sein. Es ist zu beachten, dass sich die Einstellung des Lichtbandes minimal ändern
kann, wenn die Schrauben an der Halterung angezogen werden.
2 Beachten Sie die Tripel-Struktur des Reflektors:
richtig:
3 Kontrolle der Einstellung: Schalten Sie das Förderband ein. Im „Leerlauf" (Förder‐
band bewegt sich ohne Fördergut) darf der Sensor nicht schalten. Schalten Sie das
Förderband ein. Legen Sie die Ware nacheinander an den Förderbandkanten und in
der Mitte auf das Band, um die zuverlässige Erkennung an drei Stellen zu überprü‐
fen.
4
Es gibt keine Rückmeldung auf der Anzeige für die Signalstärke bei korrekter paralleler
Installation nahe dem Förderboden.
2 Schaltabstand
Den Abstand zwischen Sensor und Reflektor gemäß dem entsprechenden Diagramm
anpassen siehe Abbildung 18, Seite
4
falsch:
27.
4
