PUESTA EN SERVICIO
90
INDICACIÓN

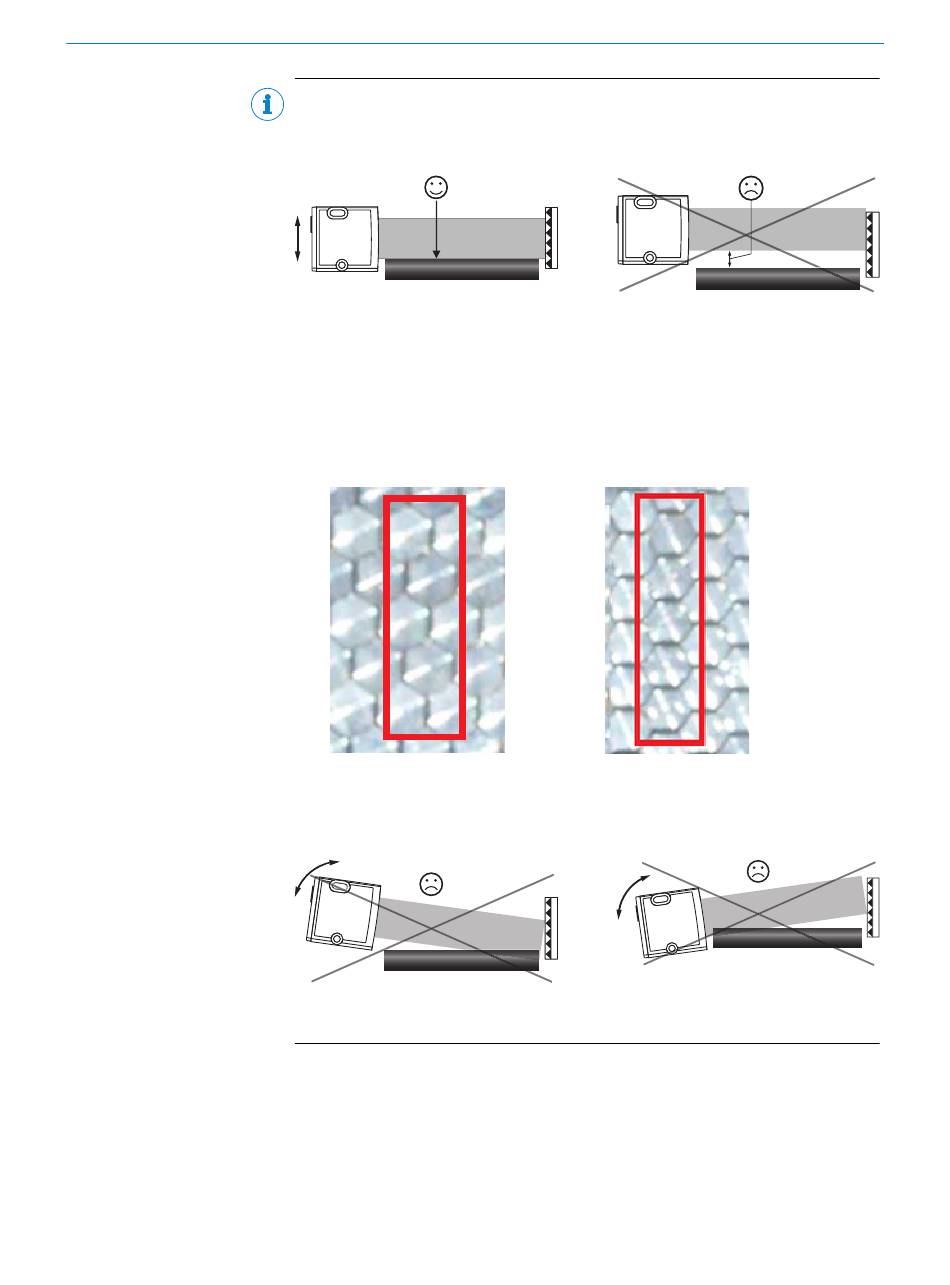

La tira de luz debe posicionarse paralela a la cinta transportadora.
Es importante procurar que la tira de luz se posiciona directamente sobre la cinta trans‐
portadora, de lo contrario no se pueden detectar los objetos pequeños.
4
Consejo:
1 Ajuste de precisión de la tira de luz: Doble dos veces una hoja de papel A4 blanca. La
tira de luz debe estar totalmente visible en el papel blanco, sobre los bordes de la
cinta transportadora en toda su altura de forma uniforme. La cinta transportadora
debe quedar fuera de la tira de luz. La tira de luz debe posicionarse paralela y sin
interrupciones a la cinta transportadora. Tenga en cuenta que el ajuste de la tira de
luz puede variar mínimamente al apretar los tonillos del soporte.
2 Observe la estructura tripel del reflector:
correcto:
3 Control del ajuste: encienda la cinta transportadora. En „vacío" (la cinta transporta‐
dora se mueve sin material de transporte) el sensor no debe conmutar. Encienda la
cinta transportadora. Coloque la mercancía una tras otra en los bordes de la cinta
transportadora y en el centro de la cinta, con el fin de comprobar la detección fiable
en los tres puntos.
4
Con instalación correcta próximo a la base de la transportadora, no se obtiene ningún
acuse en el indicador de la intensidad de la señal.
2 Distancia de conmutación
Ajuste la distancia entre el sensor y el reflector de acuerdo con el diagrama correspon‐
diente véase figura 62, página
falso:
91.
