40
COLOCAÇÃO EM OPERAÇÃO
58
NOTA

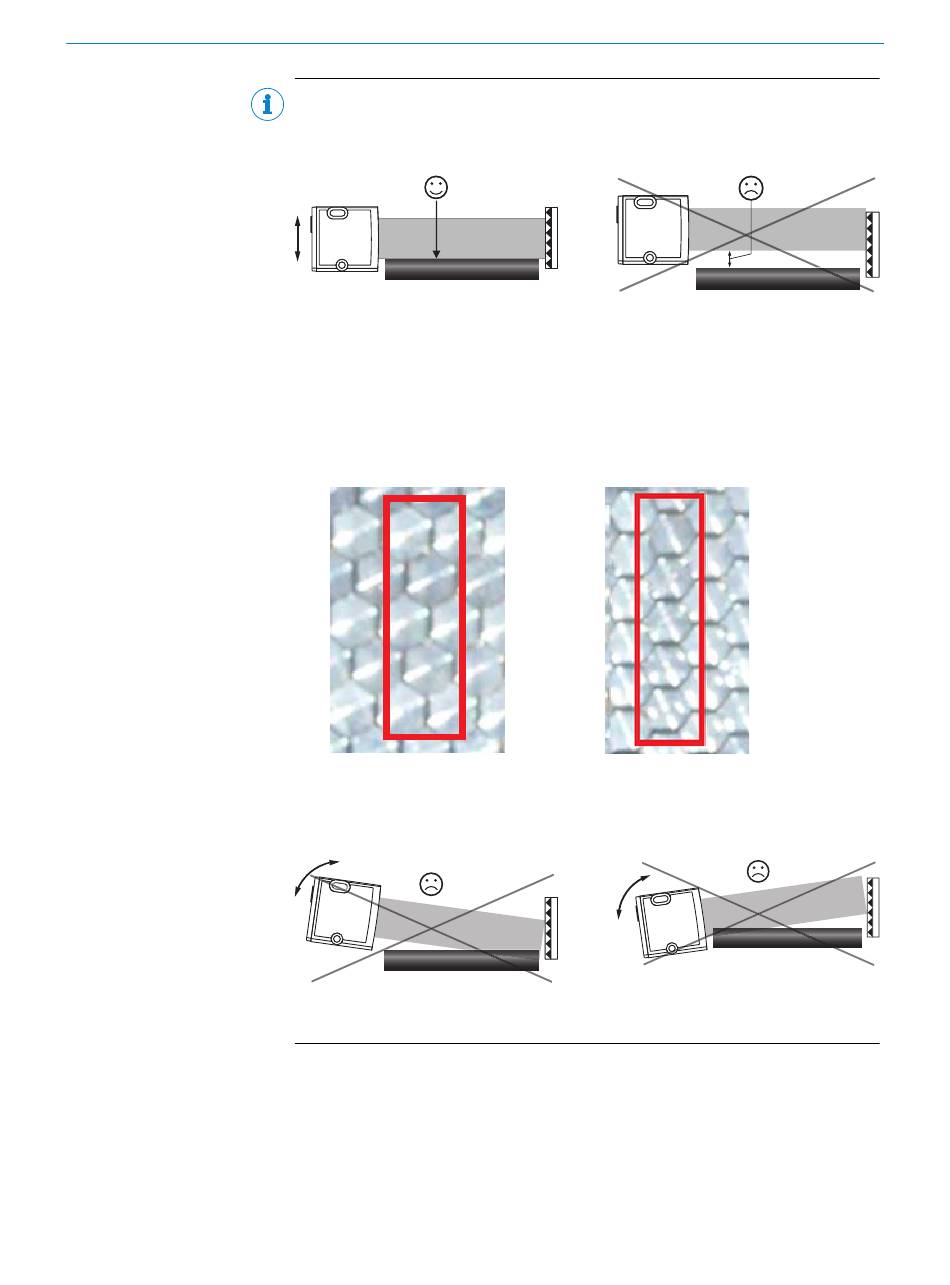

A faixa de luz deve ser posicionada paralelamente à esteira transportadora.
É importante garantir que a faixa de luz seja posicionada diretamente acima da esteira
transportadora, caso contrário, objetos pequenos não podem ser detectados.
4
Dica:
1 Ajuste fino da banda de luz: dobre uma folha A4 branca duas vezes. A faixa de luz
deve estar visível uniformemente no papel branco na sua altura total em ambas as
bordas da esteira transportadora. A esteira transportadora não deve estar na faixa
de luz. A faixa de luz deve estar alinhada paralelamente e sem intervalos sobre a
esteira transportadora. Deve-se notar que o ajuste da faixa de luz pode ser minima‐
mente alterado quando os parafusos são apertados no suporte.
2 Observe a estrutura de prisma do refletor:
certo:
3 Controle do ajuste: ligue a esteira transportadora. Em "marcha em vazio" (a esteira
transportadora se move sem material a ser transportado), o sensor não deve ligar.
Ligue a esteira transportadora. Coloque os produtos sucessivamente nas bordas da
esteira transportadora e no meio na esteira para verificar a detecção confiável em
três pontos.
4
Não há feedback no indicador de potência do sinal quando instalado corretamente em
paralelo, próximo à parte inferior da esteira transportadora.
2 Distância de comutação
Ajuste a distância entre o sensor e o refletor de acordo com o diagrama correspondente
ver figura 40, página 59.
4
errado:
4
