CONSIGNES GÉNÉRALES DE SÉCURITÉ
23 Consignes générales de sécurité
24

Remarques sur l'homologation UL

25

Utilisation conforme

26 Affichages de l'état et du fonctionnement
27

Montage

36
Lire la notice d'instruction avant la mise en service.
■
■
Le raccordement, le montage et la configuration ne doivent être réalisés
que par un personnel qualifié.
■
NO
2006/42/EG
N'est pas un composant de sécurité selon la Directive machines de l'UE.
SAFETY
■
Lors de la mise en service, protéger l'appareil contre l'humidité et la conta‐
mination.
Cette notice d'instruction contient des informations nécessaires durant le cycle de
■
vie du capteur.
UL Environmental Rating: Enclosure type 1
RAY10 est une barrière réflexe optoélectronique (appelée capteur dans ce document)
qui permet la détection optique sans contact d'objets, d'animaux et de personnes. Un
réflecteur est nécessaire à son fonctionnement. Toute autre utilisation ou modification
du produit annule la garantie de SICK AG.
2 1
3

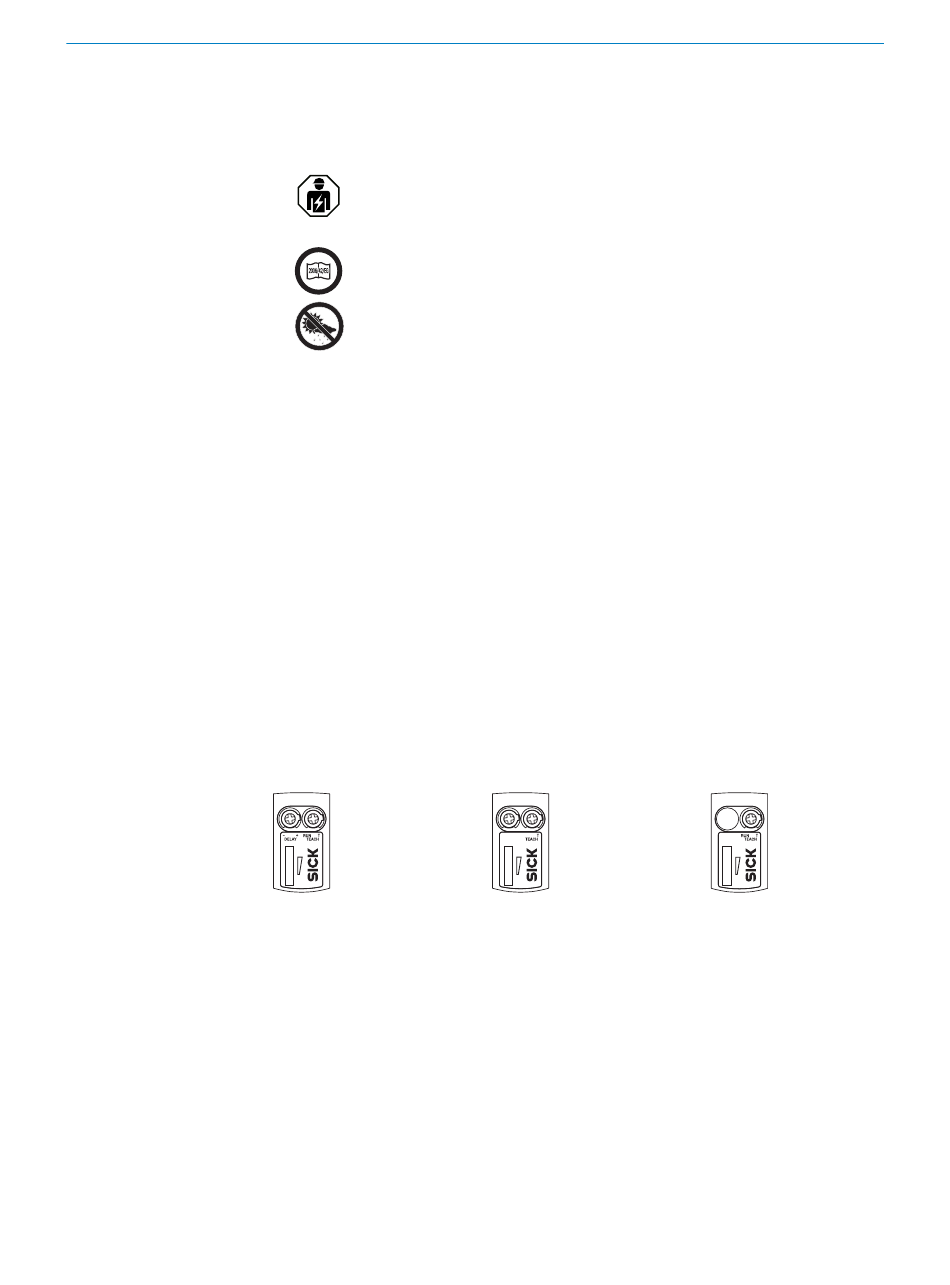

Illustration 23: RAY10-
xxxxBM/RAY10-xxxxBN
Potentiomètre/LED d'état jaune : état du faisceau lumineux reçu
1
Potentiomètre/LED d'état verte : tension d'alimentation actif
2
BluePilot : affichage de l'intensité du signal dans le processus d'apprentissage/AutoAdapt
3
en mode Run
Monter le capteur et le réflecteur sur un étrier adapté (voir la gamme d'accessoires
SICK). Aligner le capteur sur le réflecteur.
Respecter le couple de serrage maximum autorisé du capteur de 0.65 Nm
2 1
DO LO RUN
3
Illustration 24: RAY10-
xxxxBP
2 1
3
Illustration 25: RAY10-
xxxxBL
